4.3.17.3 根据生产线校准贴片机
-> 用叉车将贴片机定位在生产线上的一个空位置上。
警告 4
慢慢地降低贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果
贴片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
4.3.17.4 使用气垫运输系统校准贴片机
-> 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
-> 升起贴片机，然后根据生产线校准贴片机。
-> 检查相邻贴片机 PCB 传送导轨的距离。此距离必须在 1 毫米到 3 毫米之间。
-> 降下贴片机。
4
图
4.3 - 30
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
279
4.3.18 对贴片机进行最后调整
-> 将贴片机的酒精水平仪沿 X、 Y 轴方向，放在贴片区 1 内的 PCB 传送导轨的面板上 （见图
4.3 - 31
）。 PCB 传送导轨宽度已预设：
单传送导轨 210 毫米
双传送导轨，轨道 1100 毫米
双传送导轨，轨道 2210 毫米 4
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
-> 测量 PCB 传送导轨顶部边缘和地面之间的距离。此距离应为 800 毫米、900 毫米、930 毫米
或 950 毫米。
4
图
4.3 - 31
在
X
轴和
Y
轴方向上调整贴片机。
-> 使用尺寸为 36 的叉形扳手调整螺钉 M24x2x120 （图 4.3 - 32 中的 1，第 280 页），以便贴
片机酒精水平仪上的标记不偏离 PCB 传送导轨高度要求的零点。
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
280
4

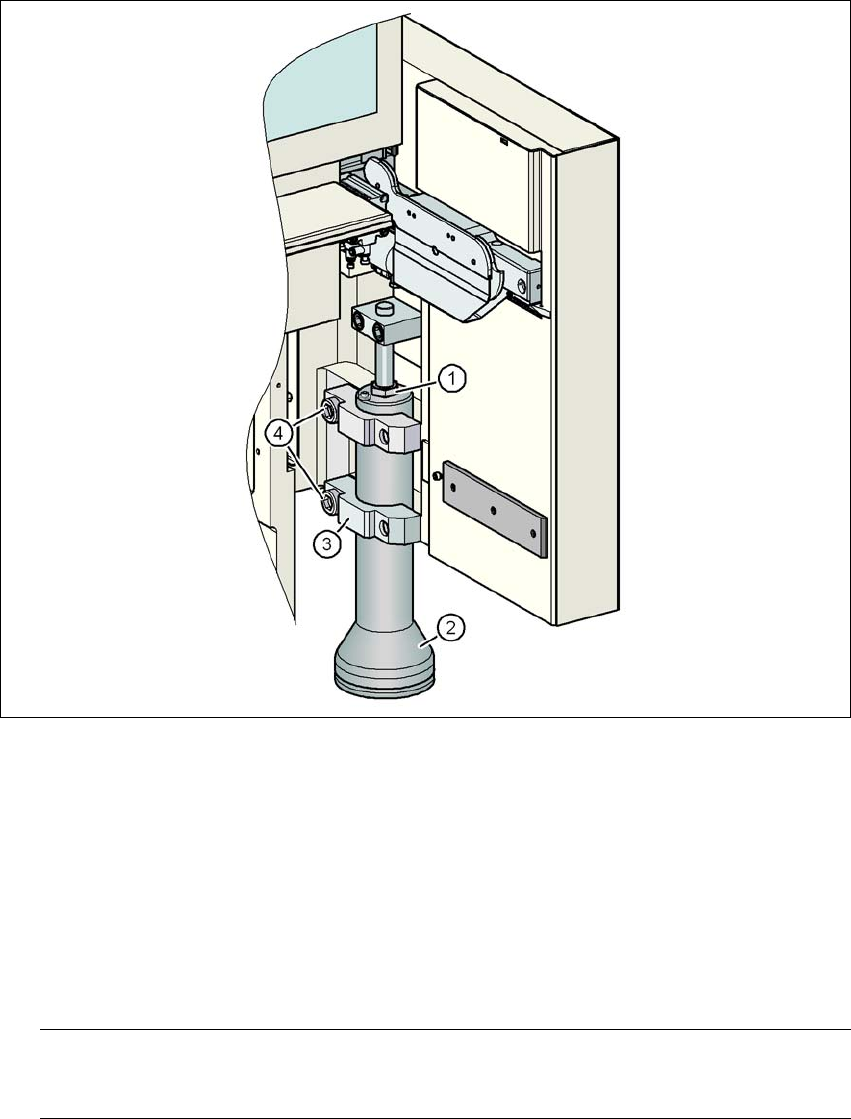

图
4.3 - 32
设定贴片机外部支脚的高度
(1) 调整螺钉 M24x2x120 以便调整高度
(2) 贴片机外部支脚
(3) 夹持器
(4) M24x90 六角套筒螺钉
-> 检查规定的 PCB 传送导轨高度。
-> 如果贴片机已校准，用转矩扳手拧紧六角套筒螺钉 M24x90 （4），以便将将夹持器固定在所
有的贴片机外部支脚 （3）上。
请注意 4
上紧扭矩为 130 纳米。 如果使用了更低的上紧扭矩，贴片机可能发生振动。
-> 用钩形扳手 135 - 145 将贴片机中部支脚拧松直至支脚牢固着地。
-> 确保已拧下贴片机中部支脚，使贴片机不再需要调整。
