4 安装和试运行 用户手册 SIPLACE X 系列 4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版 282 4.3.20 清除导轨上的防锈液 在交付贴片机之前，要对其进行防 锈处理。 小心 4 - 因此，当试运行期间首次移动贴片机轴时， 应该清除所有轴和轴承的防锈液。 - 在所有轴和轴承上涂上维护说明中所规定的 润滑油。 如果防锈液与轴上的润滑油混合到 了一起，则可大大地缩短轴承 和导轨的使用寿命。 …
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
281
4
图

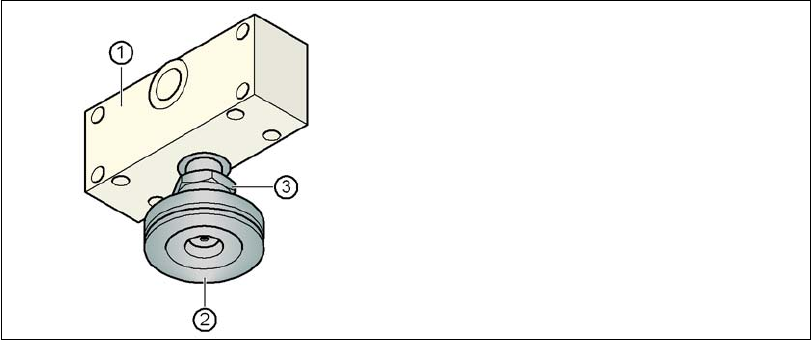

4.3 - 33
校准和锁定贴片机中部支脚
-> 使用酒精水平仪，确保贴片机精确校准。
-> 用尺寸 65 开口扳手紧固锁紧螺母 M24 （3）。
4
4
4
4
4.3.19 拆除装运用的支撑
- 从悬臂轴上拆除所有装运用的支撑。
(1) 垫块
(2) 贴片机中部支脚
(3) M24 锁紧螺母
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
282
4.3.20 清除导轨上的防锈液
在交付贴片机之前，要对其进行防锈处理。
小心 4
- 因此，当试运行期间首次移动贴片机轴时，应该清除所有轴和轴承的防锈液。
- 在所有轴和轴承上涂上维护说明中所规定的润滑油。
如果防锈液与轴上的润滑油混合到了一起，则可大大地缩短轴承和导轨的使用寿命。
小心 4
在您清洁导轨和光栅标尺时，切勿让酒精进入导轨架。 酒精会损坏导轨架中的润滑脂。
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.4 根据 PCB 传送导轨高度调整料车
283
4.4 根据 PCB 传送导轨高度调整料车
只需简单几步，就可以设置 X 供料器的贴片机料车，使其适合以下 PCB 传送导轨高度：
830 毫米 ± 15 毫米
900 毫米 ± 15 毫米
930 毫米 ± 15 毫米 （标准高度）
950 毫米 ± 15 毫米 （SMEMA 高度） 4
4
图
4.4 - 1 SIPLACE X
系列料车 （带有
950
毫米高的
PCB
传送导轨）
(1) 传送高度为 900、 930 到 950 毫米的导柱内的孔。
如传送高度为 830 毫米，元件料台平放在垫块 (2) 上。
(2) 支撑块
(3) 元件料台
(4) 用于固定组装器件的 M8 孔
