4 安装和试运行 用户手册 SIPLACE X 系列 4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版 284 4.4.1 警告说明 警告 4 只有 ASM AS 工程师或合格人员才能调整料车的高 度。 -> 始终遵守适用的事 故预防规定。 -> 如果要调整元件料 台的高度，卸下元件料台上的 全部供料器组件。 4.4.2 工具和设备 调整料车高度时，需要以下工具和 设备…
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.4 根据 PCB 传送导轨高度调整料车
283
4.4 根据 PCB 传送导轨高度调整料车
只需简单几步，就可以设置 X 供料器的贴片机料车，使其适合以下 PCB 传送导轨高度：
830 毫米 ± 15 毫米
900 毫米 ± 15 毫米
930 毫米 ± 15 毫米 （标准高度）
950 毫米 ± 15 毫米 （SMEMA 高度） 4
4
图
4.4 - 1 SIPLACE X
系列料车 （带有
950
毫米高的
PCB
传送导轨）
(1) 传送高度为 900、 930 到 950 毫米的导柱内的孔。
如传送高度为 830 毫米，元件料台平放在垫块 (2) 上。
(2) 支撑块
(3) 元件料台
(4) 用于固定组装器件的 M8 孔
4 安装和试运行 用户手册 SIPLACE X 系列
4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版
284
4.4.1 警告说明
警告 4
只有 ASM AS 工程师或合格人员才能调整料车的高度。
-> 始终遵守适用的事故预防规定。
-> 如果要调整元件料台的高度，卸下元件料台上的全部供料器组件。
4.4.2 工具和设备
调整料车高度时，需要以下工具和设备：
- 锤子
- 冲锤， 8 毫米
- 组装器件 （部件号 03015976-xx）
- 用于抬升料车台的升降设备，容量最小为 80 千克。
4.4.3 更改料车高度
警告 4
-> 请将所有供料器组件从元件料台上拆下。
-> 将组装器件安装到元件料台上以便调整高度。这样可以防止元件料台被提升或放低时发生变
形。
-> 使用两个六角套筒螺钉 M8 x 50 （图 4.4 - 2
中的 3，第 285 页）将装配导轨 （图 4.4 - 2 中
的 1，第 285
页）固定到元件料台 （图 4.4 - 2 中的 4，第 285 页）上。
-> 将升降设备的吊钩插入带孔螺栓 （图 4.4 - 2
中的 2，第 285 页）。
-> 稍稍提升贴片机料车底座，露出开口销 （图 4.4 - 2
中的 6，第 285 页）。
-> 用冲锤小心将两侧的开口销敲出。
-> 将螺旋夹紧销插进所需的 PCB 传送导轨高度的孔内 （见图 4.4 - 1
，第 283 页）。
-> 将贴片机料车底座缓缓放低，直至开口销平放在支撑块 （图 4.4 - 2
中的 5）上。
-> 拆除组装器件
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.4 根据 PCB 传送导轨高度调整料车
285
4

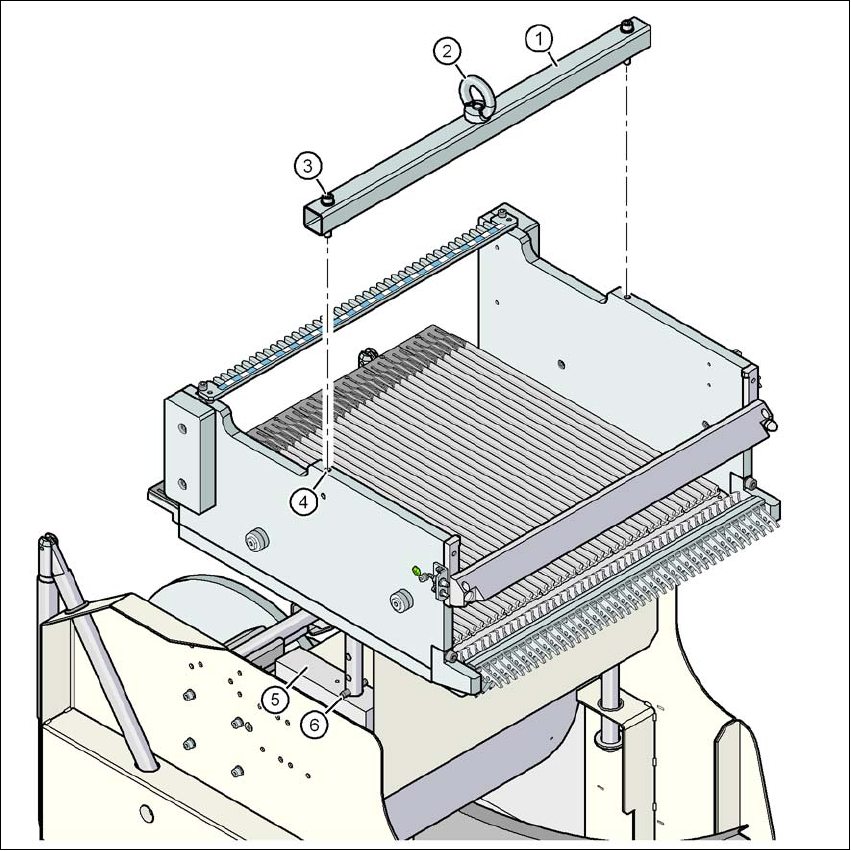

图
4.4 - 2
将装配导轨安装到
SIPLACE X
料车的元件料台
(1) 组装器件
(2) 孔眼
(3) 六角套筒螺钉 DIN 912， M8 x 50， 2 x
(4) 元件料台的螺纹孔 M8， 2x
(5) 支撑块， 2x
(6) 开口销， DIN 7343， 8 x 40 - St， 2 x
