用户手册 SIPLACE X 系列 4 安装和试运行 源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.6 根据元件高度调整 SIPLACE HF 系 列废料带导槽 287 4.5.1.3 将废料带斜槽设为 900 毫米 - 950 毫米的 PCB 传送高度 -> 松开两个六角螺母 M4 （图 4.5 - 1 中的 3 ，第 286 页） 。 -> 调整扩展套件 （图 4.5 - 1 中的 2 ，第 286 …
4 安装和试运行 用户手册 SIPLACE X 系列
4.5 根据 PCB 传送导轨高度调整废料带斜槽 源自软件版本 SR.70x.xx 2011 年 1 月中文版
286
4.5 根据 PCB 传送导轨高度调整废料带斜槽
4.5.1 根据 PCB 传送导轨高度调整废料带斜槽
根据 PCB 传送导轨高度，可以对废料带斜槽的长度进行设置，以便将料带的各部分直接分散到料
车的废料带容器中。
4

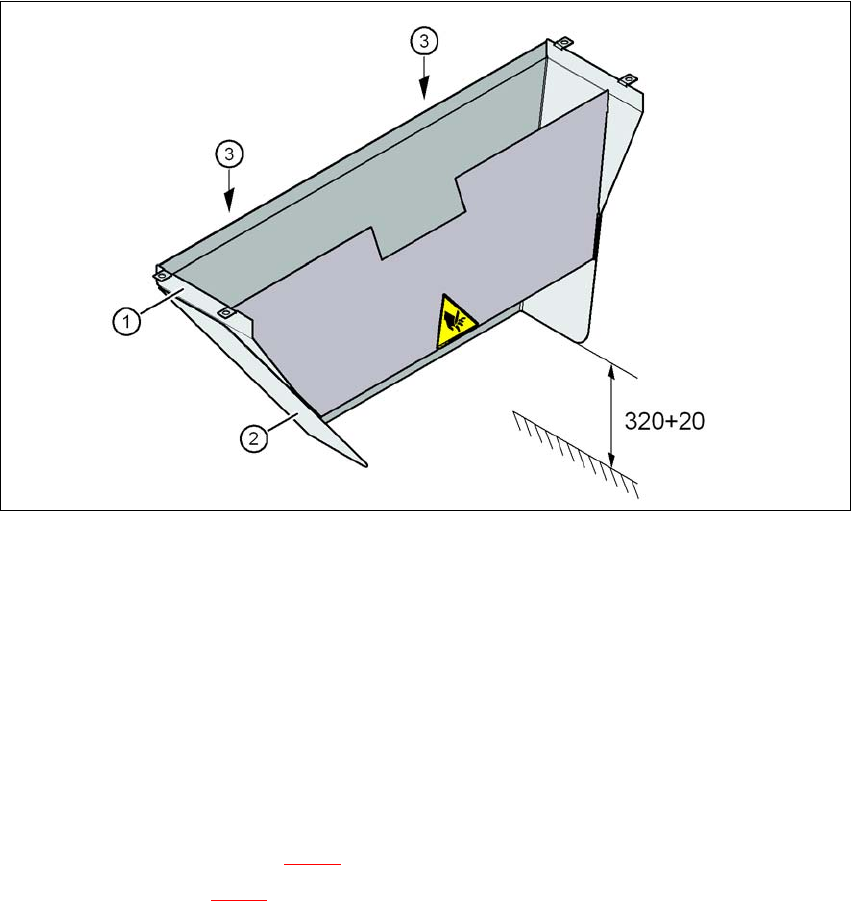

图
4.5 - 1
调整废料带斜槽的长度 （
X
系列）
-
尺寸单位为毫米
(1) 废料带斜槽
(2) 扩展
(3) 六角螺帽 M4， DIN 985， 2 x
4.5.1.1 工具
- 叉形扳手，尺寸 7
4.5.1.2 将废料带斜槽设为 830 毫米的 PCB 传送高度
-> 松开两个六角螺母 M4 （图 4.5 - 1 中的 3）。
-> 拆除扩展套件 （图 4.5 - 1
中的 2）
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.6 根据元件高度调整 SIPLACE HF 系列废料带导槽
287
4.5.1.3 将废料带斜槽设为 900 毫米 - 950 毫米的 PCB 传送高度
-> 松开两个六角螺母 M4 （图 4.5 - 1 中的 3，第 286 页）。
-> 调整扩展套件 （图 4.5 - 1
中的 2，第 286 页），使底部边缘与地板之间的间距不得超过 320
毫米 + 20 毫米 （见图 4.5 - 1
，第 286 页）。
4.6 根据元件高度调整 SIPLACE HF 系列废料带导槽
如果使用的是 X 供料器组件，元件料带将使用高 >12 毫米的料袋，因此，必须拆除分隔板 （图
4.6 - 1
中的 1）。
4
图
4.6 - 1
废料带导槽，
SIPLACE X
系列
(1) 料带分隔板 > 12 毫米，可拆卸
(2) DIN 93384 螺钉 - M4x20， 2x
4 安装和试运行 用户手册 SIPLACE X 系列
4.6 根据元件高度调整 SIPLACE HF 系列废料带导槽 源自软件版本 SR.70x.xx 2011 年 1 月中文版
288
4.6.1 安全说明
警告 4
-> 关闭贴片机主开关，拆除分隔板。
-> 断开贴片机电源和压缩空气供给。
-> 如第 93
页第 2.10 节所述，锁住贴片机，以免被再次打开。
-> 等候，直至料带切割器工作压力降到 0 Mpa。
-> 不要将手伸到废料带导槽的内部。
4.6.2 拆除分隔板
-> 松开两个六角螺母 （图 4.6 - 1 中的 2，第 287 页）。
-> 拉出分隔板 （图 4.6 - 1
中的 1，第 287 页）。
