用户手册 SIPLACE X 系列 5 贴片机的使用
源自软件版本 SR.70x.xx 2011 年 1 月中文版 5.3 接通 SIPLACE 生产线
299
5.3 接通 SIPLACE 生产线
5.3.1 启动 SIPLACE Pro 线控 GUI 程序
Æ 在生产线计算机上，从 “Windows 开始”菜单
开始 --> 程序 --> SIPLACE Pro --> LCGUI ，启动 SIPLACE Pro 线控 GUI 。
或
Æ 单击桌面上的 图标。
Æ 输入您的用户数据。
随后，系统将连接到 SIPLACE Pro 服务器上，并打开 GUI。
5.3.2 在接通贴片机之前的注意要点
小心
在接通贴片机之前，请执行下面的步骤。 5
Æ 检查贴片机是否接通了电源和压缩空气供给装置。
Æ 目测检查贴片机。 尤其要确保在悬臂的运行范围内没有障碍。
Æ 确保所有贴片头的 Z 轴处于顶端的位置。
5 贴片机的使用 用户手册 SIPLACE X 系列
5.3 接通 SIPLACE 生产线 源自软件版本 SR.70x.xx 2011 年 1 月中文版
300
5.3.3 用户的分类
某些功能或菜单只能由接受过相关培训的人员使用或启动。 活动级别分三级：
- 基础生产
- 高级生产
- 贴片机维护
- SIPLACE 服务
“高级生产”和 “贴片机维护”操作员级别可使用密码保护。 “SIPLACE 服务”操作员级别已
设有密码保护。
有关用户分类的详细说明，见第 5.1
节，第 291 页。
5.3.4 接通贴片机并启动贴片机软件的用户界面
小心
切勿在 SIPLACE Pro 计算机显示器显示桌面之前接通贴片机。 否则，您可能会遇到通信问题。 5
Æ 打开贴片机的主电源开关。
Æ 在接通贴片机的电源之后，检查压力计显示的内容是否为需要的工作压力。
贴片机计算机软件将加载，而 “基础生产”操作员级别的贴片机软件中将显示 “生产”视图
（见下图）。
用户手册 SIPLACE X 系列 5 贴片机的使用
源自软件版本 SR.70x.xx 2011 年 1 月中文版 5.3 接通 SIPLACE 生产线
301
5

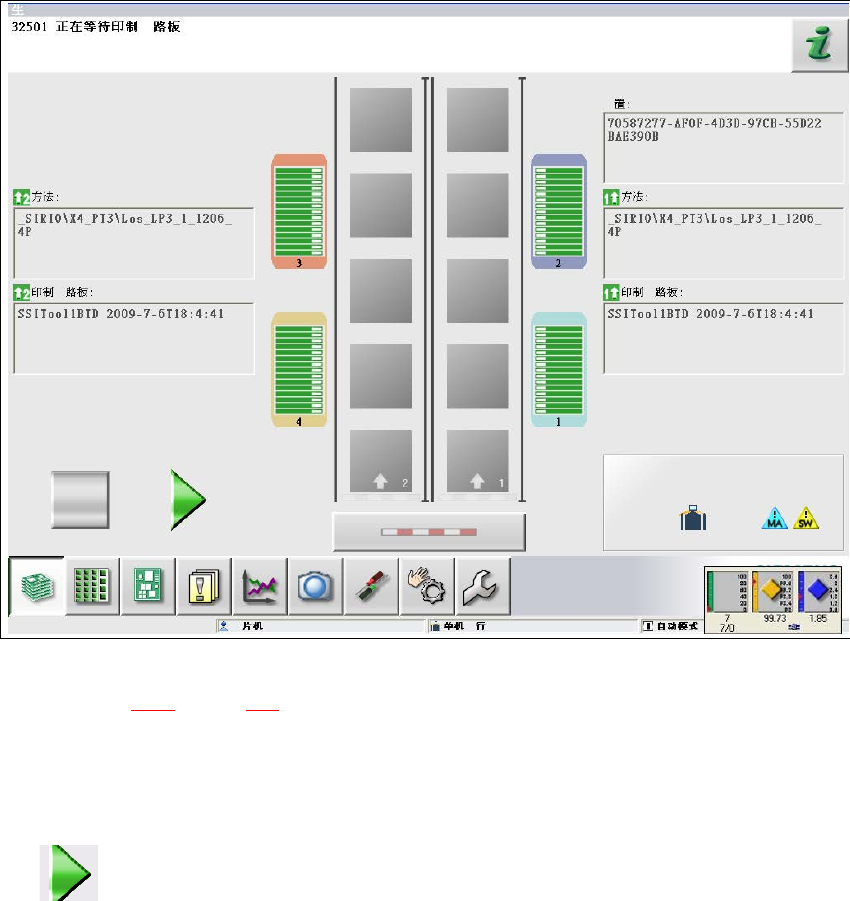

图
5.3 - 1
加载贴片机软件后的 “生产”视图 （例如
SIPLACE X4I
）
状态框 （见第 5.5.1 节，第 306 页）将显示贴片机的当前状态和您希望执行的操作。
Æ 在您获得 “按下 START （启动）按钮”的提示时，按下 Start （启动）按钮。
Start （启动）按钮可在输入端、输出端和贴片机左右两侧的操作员面板上找到。
执行回参考点。 在回参考点结束时，贴片机就准备就绪可以启动了。
用户界面的工作区将显示 （激活）符号。
