5.3.5 贴片机 Start （启动）按钮的功能是什么？
可以设置对 Start （启动）按钮的响应。
Æ 打开 “检查传感器和功能” 视图 （见第 5.5.3 节，第 307 页）。
这样一来，就可以进行下列设置：
自动开始基础生产 5
默认设置。
按下 Start （启动）按钮就会自动开始基础生产。
不要更改生产状态 5
例如，校准和测试贴片机时。
按下 Start （启动）按钮只会关闭电路，而不会直接开始基础生产。
小心
不管 Start （启动）按钮的设置是怎样的，都可以直接从 GUI 启动贴片机功能。 如果电路已关闭，
则不需要按下贴片机上的 Start （启动）按钮进行再次确认。 5

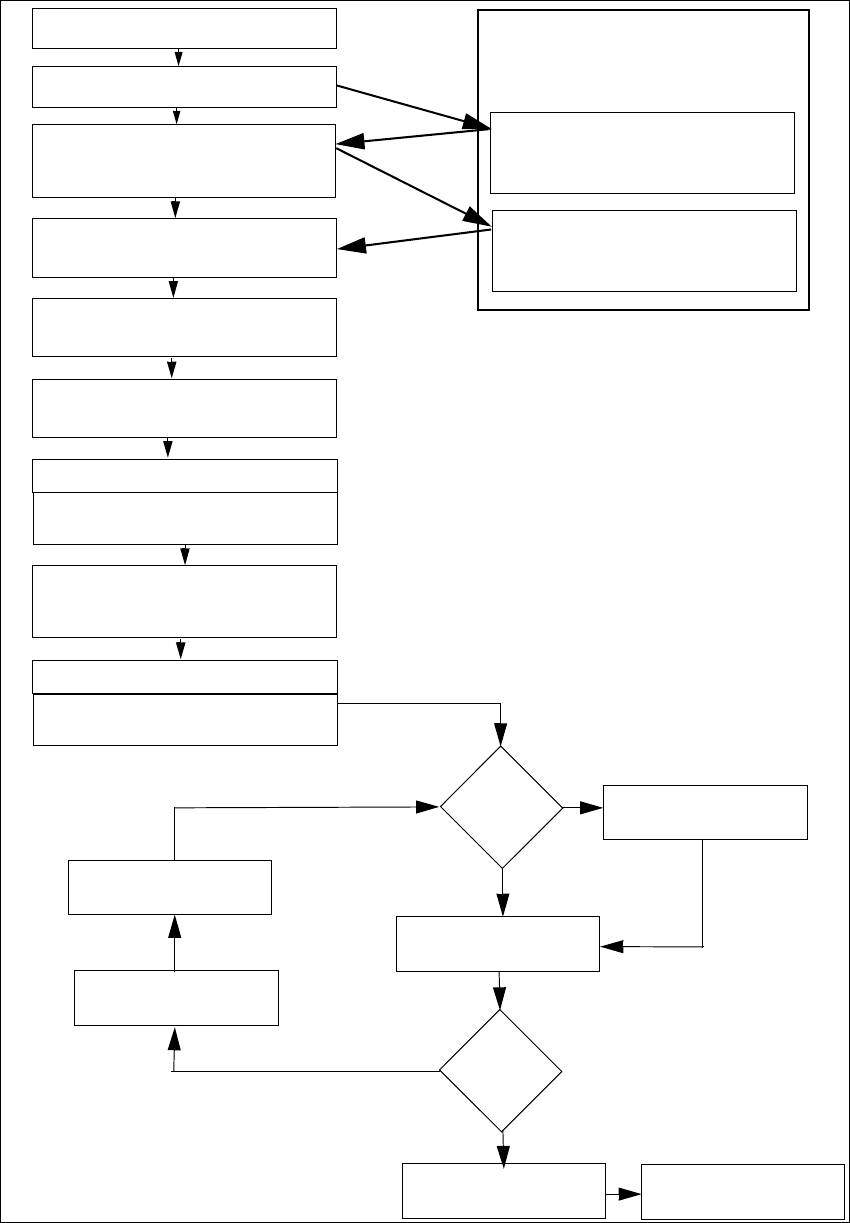

5.3.6 流程图：“接通 SIPLACE 生产线”
下面的流程图将显示接通 SIPLACE 生产线后执行的操作。
用户手册 SIPLACE X 系列 5 贴片机的使用
源自软件版本 SR.70x.xx 2011 年 1 月中文版 5.3 接通 SIPLACE 生产线
303
5
图
5.3 - 2
流程图：“接通
SIPLACE
生产线”
贴片机计算机
接通
检查设置
（设置供料器组件）
示教基准点
加载
PCB
数据
按下 Start （启动）按钮
等待回参考点
移入 PCB
等待
PCB
检查设置
（如果料台以红色突出显示）
更改吸嘴配置
（如有必要）
检查吸嘴
基准点
是否正
料槽
错误
贴片
检查设置
重新设置料槽
贴片
PCB
斜体：
这将由贴片机执行或报告
是
是
否
否
贴片机的规格
下载向导
编程系统
任务
确认
下载向导中的转换
5 贴片机的使用 用户手册 SIPLACE X 系列
5.4 关闭 SIPLACE 生产线 源自软件版本 SR.70x.xx 2011 年 1 月中文版
304
5.4 关闭 SIPLACE 生产线
小心
在关闭生产线之前始终按照下面的操作顺序执行操作。 5
5.4.1 关闭贴片机
按照以下步骤关闭贴片机：
Æ 终止所有贴片操作，使贴片机中不再增加 PCB。
Æ 检查所有贴片头的 Z 轴是否处于顶端位置。
Æ 检查贴片头中是否仍有元件，如有必要则拆除。
Æ 通过下面的视图退出贴片机计算机软件：
设置 --> 贴片机设置 --> 关闭贴片机 ...
Æ 如果计算机已关闭，则关闭贴片机的主开关。
5.4.2 退出 SIPLACE Pro (Windows)
Æ 从 SIPLACE Pro 菜单栏选中 Object （对象） -->Exit （退出）。
Æ 关闭计算机上的所有其他程序。
Æ 从“Windows 开始”菜单选中 Shut down machine （关闭贴片机）。
