5.5.4 在视图内使用贴片机软件
从工具栏 （见第 5.5.3 节，第 307 页）调用的大多数视图都在用户界面右侧拥有其他适用于副视
图和功能的垂直工具栏。
注意
有关各个功能的详细说明见联机帮助。 5
示例：“供料器、元件和吸嘴”视图
Æ 在工具栏上，单击 “供料器、元件和吸嘴”按钮 。
将打开下面的视图：
5
图
5.5 - 3

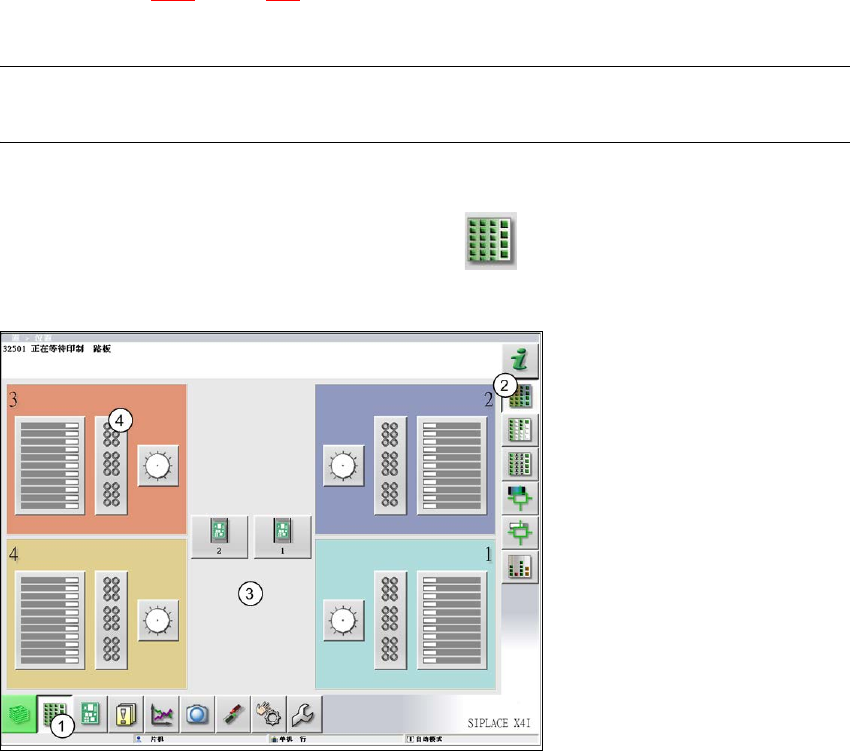

“供料器、元件和吸嘴”视图中的用户界面 （参照
SIPLACE X4I
）
图例
(1) 工具栏 （“供料器、元件和吸嘴”按钮）
(2) “供料器、元件和吸嘴”视图中的垂直工具栏
(3) 配有 4 个悬臂的处理区
(4) 悬臂 3 上用于吸嘴更换的按钮
Æ 单击悬臂 3 的吸嘴更换按钮 （按钮 4），例如，检查吸嘴配置。
5 贴片机的使用 用户手册 SIPLACE X 系列
5.5 用户界面 源自软件版本 SR.70x.xx 2011 年 1 月中文版
310
将打开下面的视图：
5
图
5.5 - 4
“吸嘴交换器”视图中的用户界面 （参照
SIPLACE X4I
）
图例
(1) “吸嘴交换器”垂直工具栏
(2) “吸嘴交换器”处理区
(3) 用于返回以前视图的 “上一级”按钮 （此时，“供料器、元件和吸嘴”视图见前面的图）
(4) 用于直接切换到另一悬臂的按钮
(5) 用于直接更改为 “贴片头配置”的按钮
5.5.5 设置
在 “设置”视图中，您可以更改各种用户设置、软件选项和贴片机选项。
Æ 在工具栏上，单击 “设置” 。
右侧将显示其他工具栏。 下面的表格将简单地介绍符号和设置。
符号 设置 说明
贴片机
设置
仅适用于高级生产、贴片机维护或 SIPLACE 服务。
用于设置控制模式和选项 （例如，运行选项）。
关闭贴片机。
切换到操作系统。
用户
设置
设置活动级别 （见第 5.3.3
节，第 300 页）。
设置语言。您可以按照标准在 “德语”和 “英语”之间进行选
择。此外，还有一张语言 CD 用于安装其他语言。
可以设置 “高级生产”操作员级别或更高级别的其他选项。
