5 贴片机的使用 用户手册 SIPLACE X 系列 5.10 安装供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版 336 此外，还可以提供已安装有接合传 感器的料带供料器组件 （见第 3.9.2 节，从第 175 页起） 。 5.10.5 安装 X 供料器组件 安装 X 供料器组件在作业指南中有说明。
用户手册 SIPLACE X 系列 5 贴片机的使用
源自软件版本 SR.70x.xx 2011 年 1 月中文版 5.10 安装供料器组件
335
5.10.4.4 8 mm X 料带供料器组件的料带支承
5

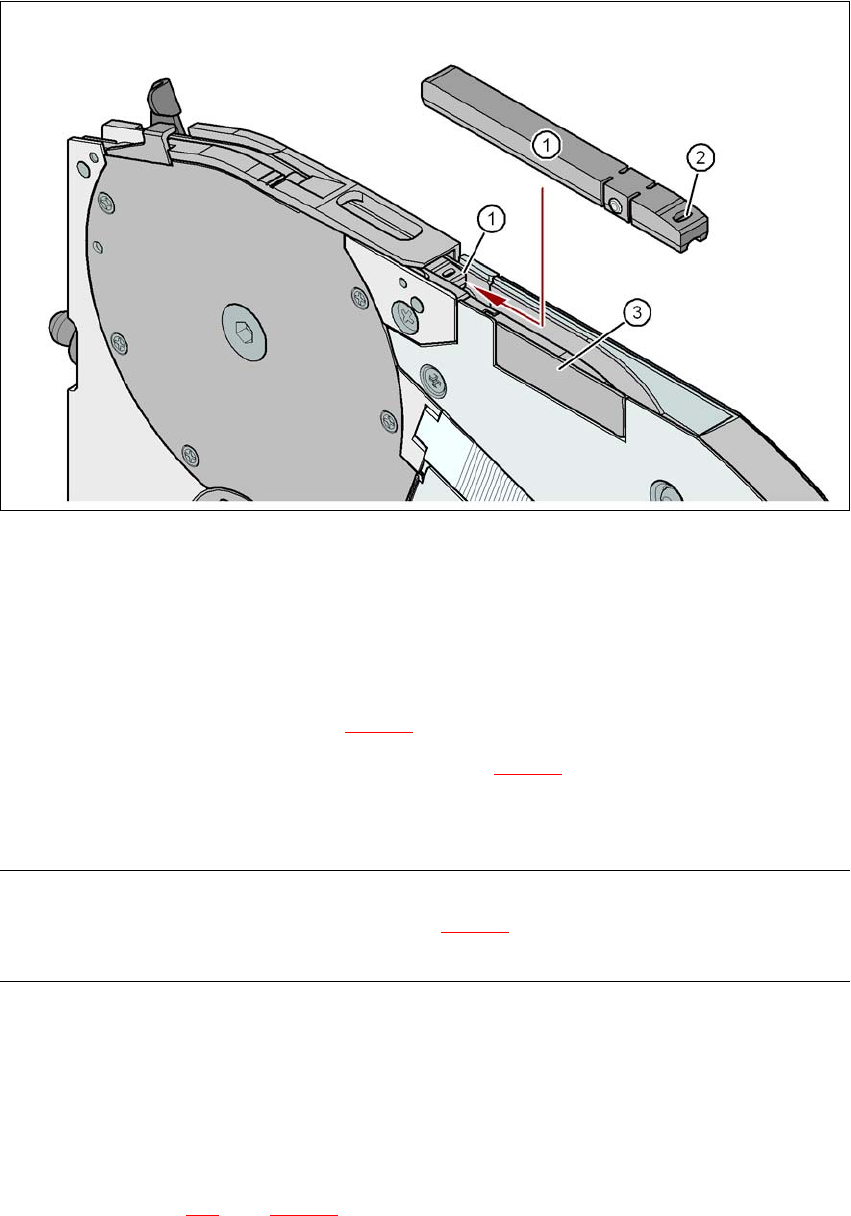

图
5.10 - 8 8 mm X
供料器组件
-
料带支承和接合传感器
(1) 料带支承，可拆除
(2) 料带支承中的椭圆开口
(3) 接合传感器安装位置
8 mm X 供料器组件装有料带支承 （图 5.10 - 8
中的 1）。 如有必要，此支承可以轻易拆除。
-> 将钟表螺丝起子的柄脚插入料带支承的椭圆开口 （图 5.10 - 8
中的 2），然后沿着料带行程方
向拉出料带支承。
-> 插入料带支承时，确保其位于理想的位置。
请注意 5
对于 0402 甚至更小的元件，通常将料带支承（图 5.10 - 8
中的 1）插入 8 mm X 供料器组件中。
这样，您将拥有一个不变的 Z 轴拾取高度，并且将最大程度地缩短更正拾取高度所需要的时间。
5.10.4.5 X 料带供料器组件的接合传感器
接合传感器可以改型为 X 料带供料器组件。 传感器有两种版本。
8 mm 和 12 mm X 料带供料器组件的接合传感器
16 mm 到 88 mm X 料带供料器组件的接合传感器 5
接合传感器安装于第 335
页图 5.10 - 8 中的 3 所示的位置。
用户手册 SIPLACE X 系列 5 贴片机的使用
源自软件版本 SR.70x.xx 2011 年 1 月中文版 5.11 观察 X 供料器组件上的 LCD 和状态显示屏
337
5.11 观察 X 供料器组件上的 LCD 和状态显示屏
X 供料器组件配有一个彩色状态显示屏 （图 5.11 - 1 中的 6）用于显示操作状态，配有一个 LCD
显示屏 （图 5.11 - 1
中的 1）用于显示文本。
5

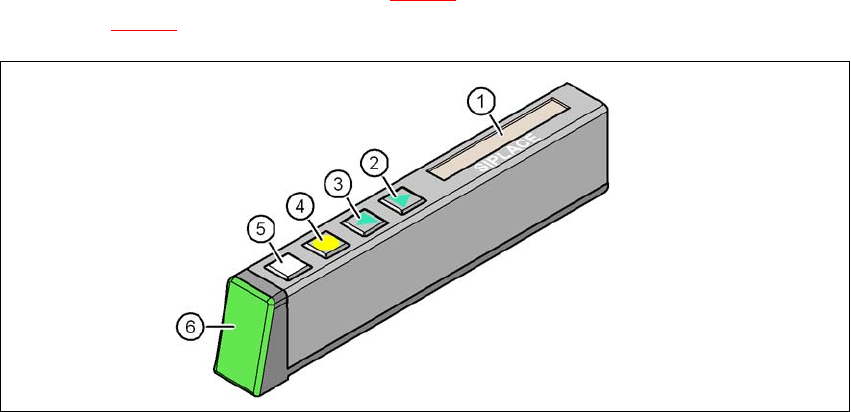

图
5.11 - 1 X
供料器组件上的按钮、
LCD
和状态显示屏
(1) LCD 显示屏
(2) FORWARD （前进）按钮
(3) BACK （后退）按钮
(4) FOIL （封料带）按钮
(5) SET （设置）按钮
(6) 状态显示屏，彩色
5.11.1 状态显示屏
- 绿色：
供料器组件准备就绪，而且位于当前的设置中。
- 橙色：
正在发出警告。警告文本信息显示在 LCD 显示屏上。
- 红色：
出现了功能故障。出错消息输出到 LCD 显示屏。
- 关：
供料器组件不在当前的设置中。
