5 贴片机的使用 用户手册 SIPLACE X 系列 5.16 在装卸站装卸料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版 350
用户手册 SIPLACE X 系列 5 贴片机的使用
源自软件版本 SR.70x.xx 2011 年 1 月中文版 5.16 在装卸站装卸料车
349
5.16.2 从装卸站卸载 SIPLACE X 系列料车
警告 5
-> 在卸载时，不要将手伸入料车与装卸站之间的区域。
-> 同时松开两个水平紧固扳手 （图 5.16 - 1
中的 3，第 348 页）。
元件料台被降低。
-> 立即从装卸站拉出料车。
5 贴片机的使用 用户手册 SIPLACE X 系列
5.16 在装卸站装卸料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版
350
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
351
6 贴片机扩展部件
6.1 吸嘴交换器
吸嘴交换器可以极大地提高贴片头处理不同类型元件的灵活性。如果贴片程序要求更换吸嘴，则
贴片头可以自动将旧吸嘴放回到吸嘴库，并拾取新吸嘴。此外，还可以迅速更换在真空检查时分
离出去的吸嘴。
与手动更换吸嘴相比，使用吸嘴交换器拾取吸嘴，其准确性和速度都实现了大幅度提高。贴装小
吸嘴时，关键的一点是要最大限度地降低吸嘴旋转导致的径向离心率。
6.1.1 SIPLACE SpeedStar 贴片头吸嘴交换器
部件号 00119715-xx 吸嘴交换器， X 系列， C&P20
6

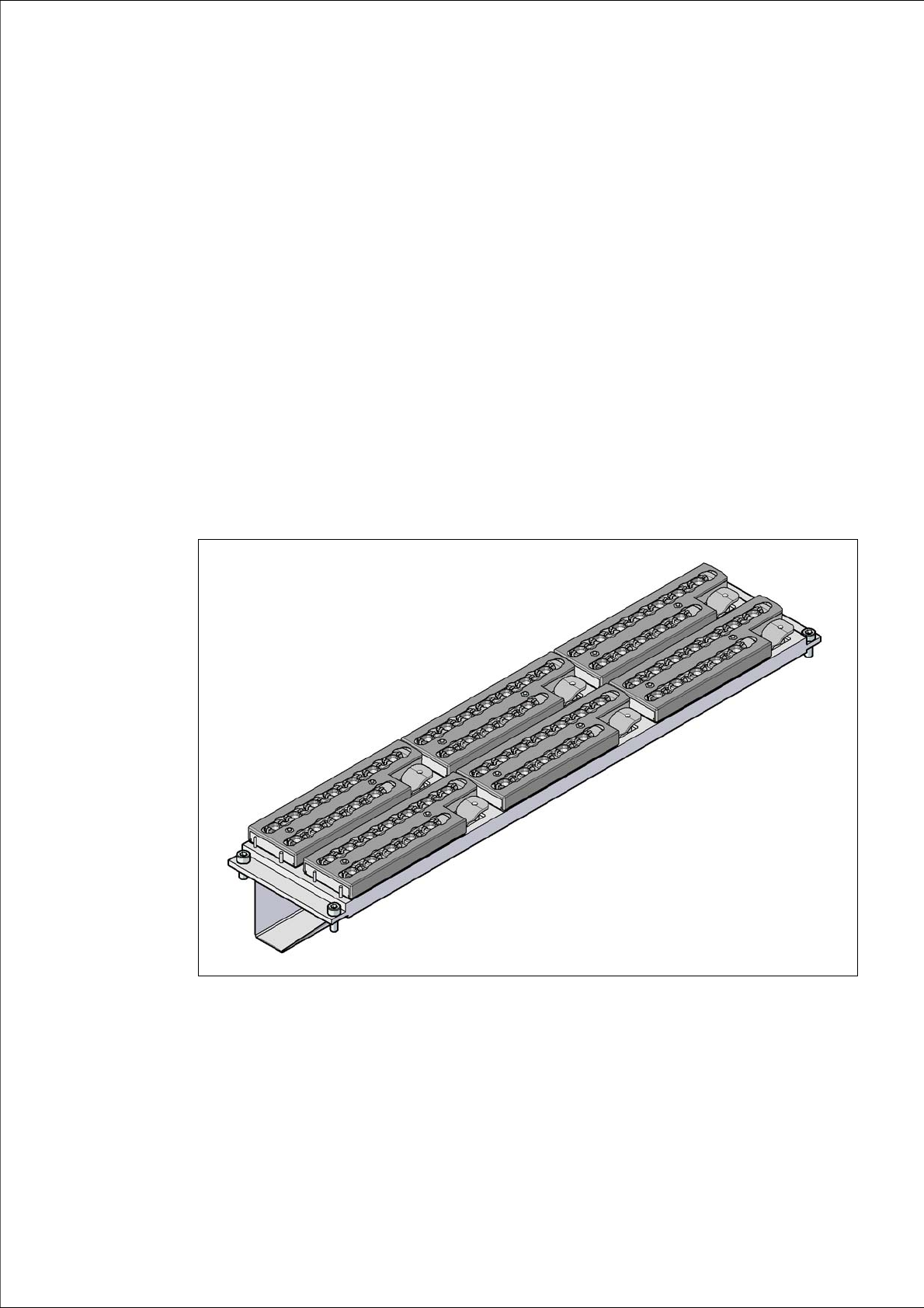

图
6.1 - 1 SIPLACE SpeedStar
贴片头吸嘴交换器
