用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
355
6.1.1.5 X3 贴片机上 SIPLACE SpeedStar 贴片头吸嘴交换器的位置
可以在 SpeedStar 贴片头的位置 1、 3 和 4 （图 6.1 - 4 中的 1 和 2）安装一到两个吸嘴交换器。
位置 2 可以安装一个吸嘴交换器。这样一来，7 个吸嘴交换器总共可以容纳 42 个吸嘴盘和 504 个
吸嘴库。
6

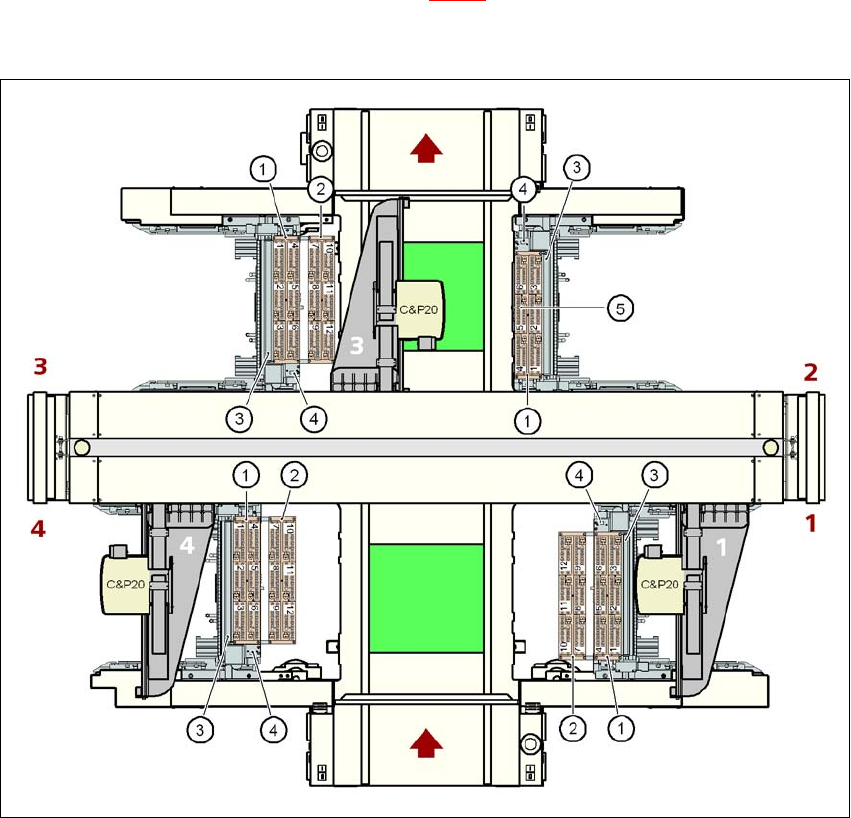

图
6.1 - 4 X3
贴片机上
SIPLACE SpeedStar
贴片头吸嘴交换器的位置
6
(1) 吸嘴交换器，“1 排”
(2) 吸嘴交换器，“2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
356
6.1.1.6 X2 贴片机上 SIPLACE SpeedStar 贴片头吸嘴交换器的位置
可以在 SpeedStar 贴片头的位置 1 和 3（图 6.1 - 5 中的 1 和 2）安 装 1 或 2 个吸嘴交换器。 位置
2 和 4 可以安装一个吸嘴交换器。 6 个吸嘴交换器可以容纳 36 个吸嘴盘和总计 432 个吸嘴库。
6

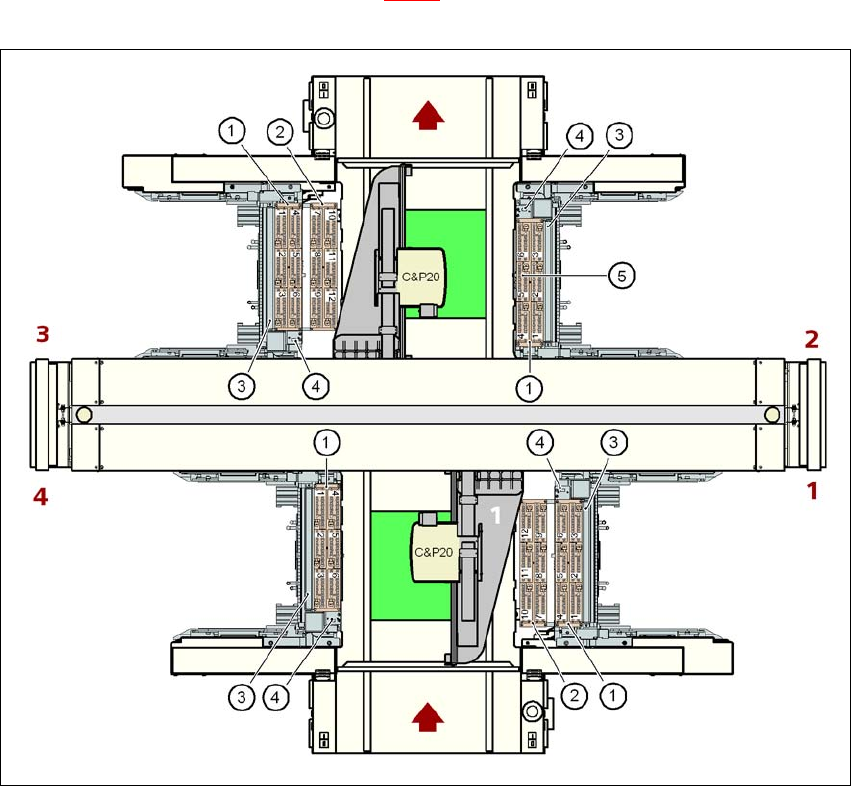

图
6.1 - 5 X2
贴片机上
SIPLACE SpeedStar
贴片头吸嘴交换器的位置
6
(1) 吸嘴交换器，“1 排”
(2) 吸嘴交换器，“2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
357
6.1.1.7 装配
X4I 贴片机的吸嘴交换器 （见图 6.1 - 2，第 353 页）以及 X4、 X3 和 X2 贴片机上的 “1 排”吸
嘴交换器 （见图 6.1 - 3
、 6.1 - 4 和 6.1 - 5，从第 354 页）将全部安装到料车装卸装置上。
SIPLACE X4、 X3 和 X2 贴片机上可以安装第二个吸嘴交换器。 此“2 排”吸嘴交换器拥有一个
装配套件。此套件包括移走装置和吸嘴抛料仓 （见第 6.1.1.11
节，第 361 页）。
6

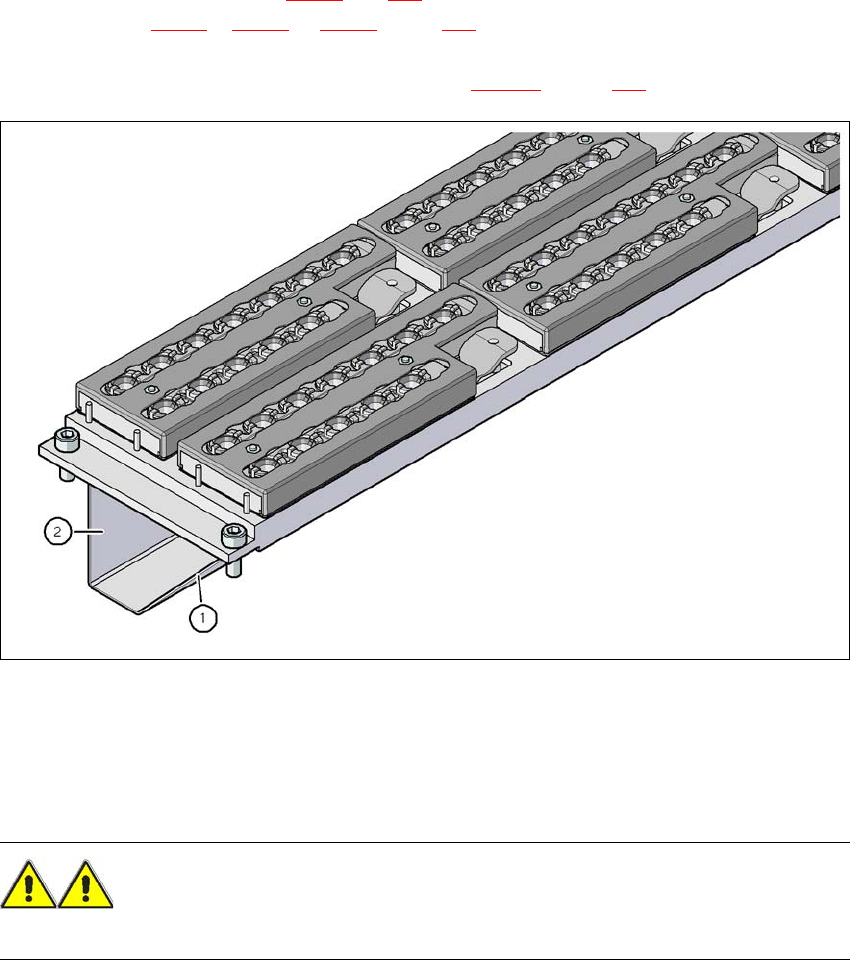

图
6.1 - 6
装配位置
(1) 斜边指向料车装卸装置
(2) 垂直边指向 PCB 传送导轨
Æ 调整吸嘴交换器，使斜边指向料车装卸装置。
警告 6
- 只能为每个贴片头安装关联的吸嘴交换器。使用混合配置，贴片头有发生碰撞的风险。
