6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版 364 28xx 型吸嘴的吸嘴盘 6 6 图 6.1 - 12 28xx 型吸嘴的吸嘴盘 (1) 28xx 型吸嘴的 5 个吸嘴库 （最大吸嘴长度为 12.5 毫米） （吸嘴库编号为 1 、 5 、 6 、 8 和 9 ） (2) 28xx 型吸嘴的 4 个吸嘴库 （最大吸嘴长度为 16.5 毫米） …
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
363
有两个吸嘴贴片机版本：一个适用于 SIPLACE X4/X3/X2，一个适用于 SIPLACE X4I。 可以从吸
嘴贴片机的 MultiStar 或 SpeedStar 贴片头吸嘴处吹掉元件。 MultiStar 和 SpeedStar 贴片头的吸嘴
都可以从该处拉出，并在抛料仓中处理。
选项卡
6.1 - 1 CPP
吸嘴交换器配置
6
6
6
20-xx 型吸嘴的吸嘴盘 6
6

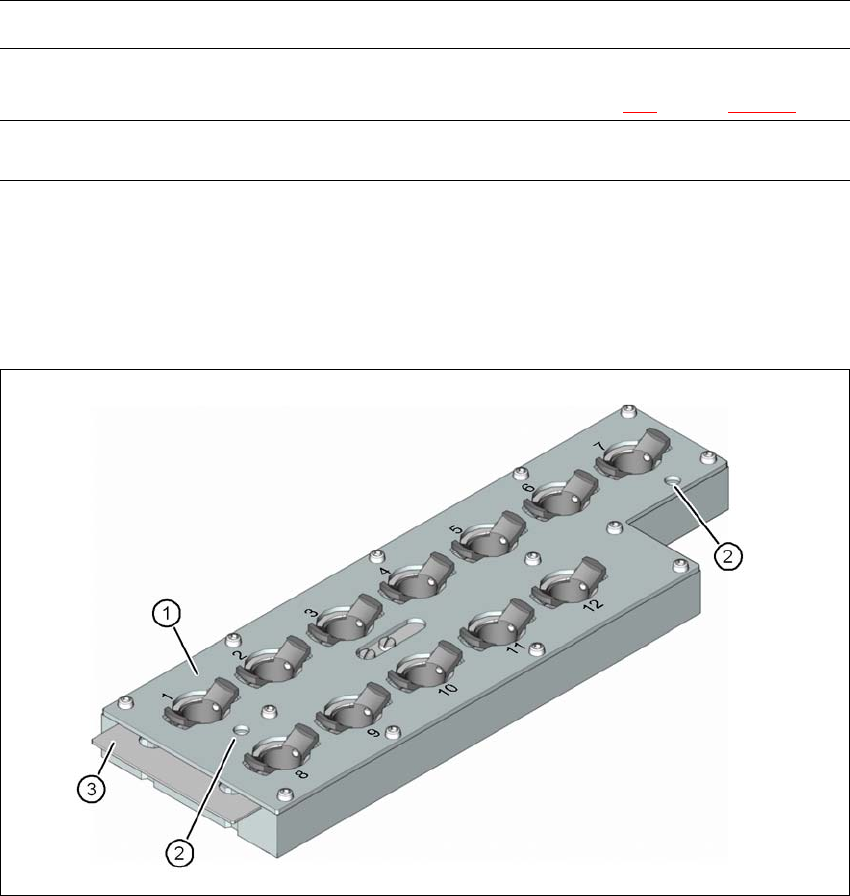

图
6.1 - 11 20-xx
型吸嘴的吸嘴盘
-
锁定板打开
(1) 20-xx 型吸嘴的 12 个吸嘴库
(2) 基准点 （仅当锁定板打开时可见）
(3) 锁定板
6
6
6
贴片头 吸嘴盘 备注
CPP 贴片头
20-xx 型吸嘴的 5 个吸嘴盘 标准配置
28xx 型吸嘴的 1 个吸嘴盘 （见第 362
页的图 6.1 - 10）
C&P20 贴片头
10xx、 11xx 或 12xx 型吸嘴的 6 个吸
嘴盘
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
364
28xx 型吸嘴的吸嘴盘 6
6
图
6.1 - 12 28xx
型吸嘴的吸嘴盘
(1) 28xx 型吸嘴的 5 个吸嘴库 （最大吸嘴长度为 12.5 毫米）
（吸嘴库编号为 1、 5、 6、 8 和 9）
(2) 28xx 型吸嘴的 4 个吸嘴库 （最大吸嘴长度为 16.5 毫米）
（吸嘴库编号为 2、 3、 4 和 7）
(3) 基准点 （仅当锁定板打开时可见）
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
365
6.1.2.2 技术数据
6
6
6
6
6
6.1.2.3 X4I 贴片机上 SIPLACE MultiStar 贴片头吸嘴交换器的位置
吸嘴交换器可以安装在 CPP 贴片头的位置 1、 2、 3 和 4 （图 6.1 - 13 中的 1，第 366 页）。
这样一来，可以对贴片机进行下列吸嘴交换器配置：
6
SIPLACE MultiStar 和 SIPLACE SpeedStar 贴片头吸嘴交换器
尺寸 （长 x 宽 x 高） 449 x 94.5 x 55 毫米 ³
吸嘴库的数目
20xx 型
60
28xx 型
9
10xx、 11xx 和 12xx 型
72
吸嘴类型 20xx （CPP 贴片头）
28xx （CPP 贴片头）
10xx、 11xx 和 12xx （C&P20 贴片
头）
吸嘴更换时间 每个吸嘴大约 2 秒钟
压缩空气连接
0.48 MPa (4.8 bar)
位置
吸嘴盘
的数目
储备吸嘴盘的数目
吸嘴库的数目
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
