6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版 368 6.1.2.5 X3 贴片机上 SIPLACE MultiSt ar 贴片头吸嘴 交换器的位置 可以在 CPP 贴片头的位置 1 、 3 和 4 （图 6.1 - 15 中的 1 和 2 ） 安装一到两个吸嘴交换器。 位置 2 可以安装一个吸嘴交换器。 这样一来，总计为 7 个吸嘴交换 器。 …
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
367
6.1.2.4 X4 贴片机上 SIPLACE MultiStar 贴片头吸嘴交换器的位置
可以在 CPP 贴片头的位置 1、2、3 和 4（图 6.1 - 14 中的 1 和 2）安装一到两个吸嘴交换器。 这
样一来，总计为 8 个吸嘴交换器。
在标准配置中，吸嘴库的数目为：
40 个吸嘴盘 (20xx) = 480 个吸嘴库
8 个吸嘴盘 (28xx) = 72 个吸嘴库
6

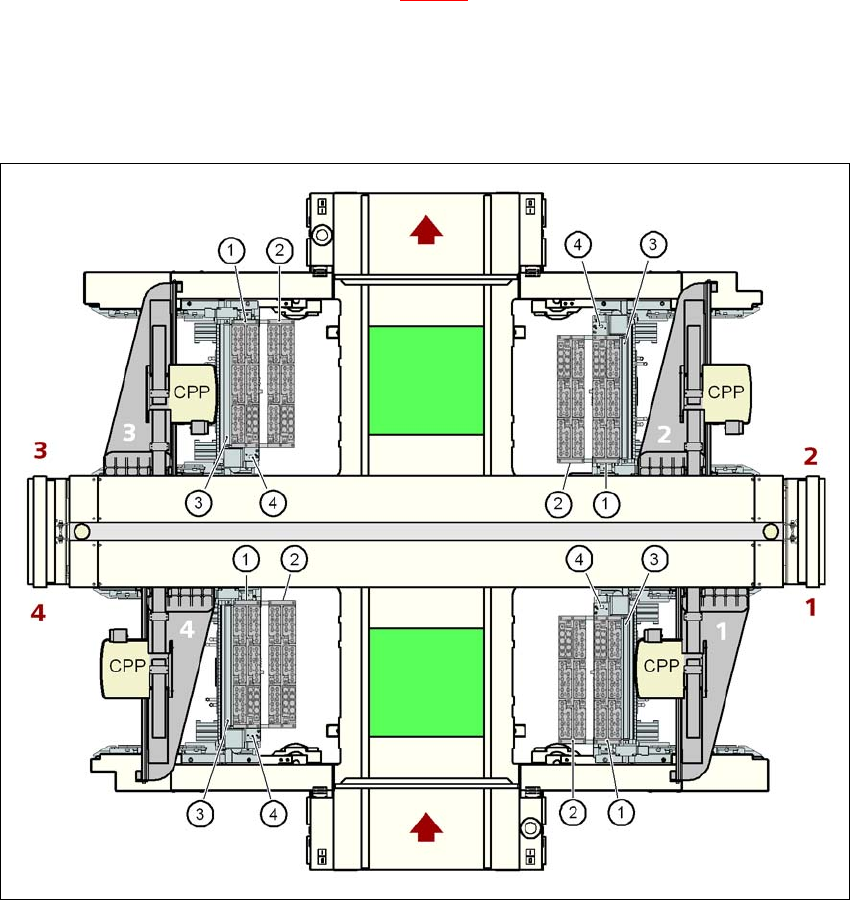

图
6.1 - 14 X4
贴片机上
SIPLACE MultiStar
贴片头吸嘴交换器的位置
(1) 吸嘴交换器，“1 排”
(2) 吸嘴交换器，“2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
368
6.1.2.5 X3 贴片机上 SIPLACE MultiStar 贴片头吸嘴交换器的位置
可以在 CPP 贴片头的位置 1、 3 和 4 （图 6.1 - 15 中的 1 和 2）安装一到两个吸嘴交换器。 位置
2 可以安装一个吸嘴交换器。这样一来，总计为 7 个吸嘴交换器。
在标准配置中，吸嘴库的数目为：
35 个吸嘴盘 (20xx) = 420 个吸嘴库
7 个吸嘴盘 (28xx) = 63 个吸嘴库
6
图
6.1 - 15 X3
贴片机上
SIPLACE MultiStar
贴片头吸嘴交换器的位置
6
(1) 吸嘴交换器，“1 排”
(2) 吸嘴交换器，“2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
369
6.1.2.6 X2 贴片机上 SIPLACE MultiStar 贴片头吸嘴交换器的位置
可以在 CPP 贴片头的位置 1 和 3（图 6.1 - 16 中的 1 和 2）安 装 1 或 2 个吸嘴交换器。 位置 2 和
4 可以安装一个吸嘴交换器。这样一来，总计为 6 个吸嘴交换器。
在标准配置中，吸嘴库的数目为：
30 个吸嘴盘 (20xx) = 360 个吸嘴库
6 个吸嘴盘 (28xx) = 54 个吸嘴库
6
图
6.1 - 16 X2
贴片机上
SIPLACE MultiStar
贴片头吸嘴交换器的位置
6
(1) 吸嘴交换器，“1 排”
(2) 吸嘴交换器，“2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
