6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版 374 6.1.2.1 1 SIPLACE MultiS t ar 和 SpeedS tar 贴片头 “ 2 排”吸嘴交换器 部件号 001 1974 2-xx 吸嘴 交换器 2 ， CPP ， X 系列 “ 2 排”吸嘴交换器可安装在以下位置 ： X4 贴片机： 位置 1 、 2 、 3 和 4 （…
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
373
请注意 6
- 将锁定板移入 “Magazine locked （吸嘴盘已锁定）”位置。
- 在插入之前，调整吸嘴盘，使对中销 （图 6.1 - 18
中的 2 和 6，第 372 页）滑入对中孔和对中
槽。
Æ 将吸嘴盘放到揿扣滚珠 （图 6.1 - 18 中的 5，第 372 页）上。
Æ 平稳地按下吸嘴盘，以便使揿扣滚珠同时啮合到揿扣中。
6
6
6
6
6
6.1.2.10 位置检测

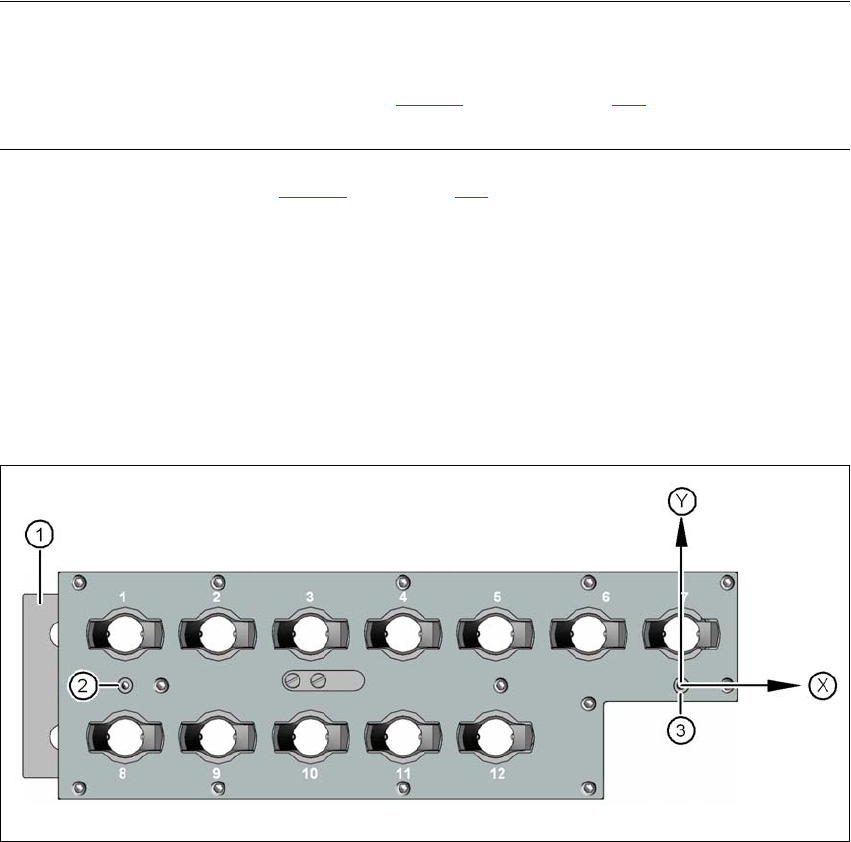

吸嘴交换器上每个吸嘴盘都有两个基准点：一个用于测定位置，一个用于测定角度。
6
图
6.1 - 19
吸嘴盘
-
测定位置和角度的基准点
(1) “Magazine open （吸嘴盘已打开）”位置的锁定板
(2) 测定角度的基准点
(3) 测定位置的基准点
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
374
6.1.2.11 SIPLACE MultiStar 和 SpeedStar 贴片头 “2 排”吸嘴交换器
部件号 00119742-xx 吸嘴交换器 2， CPP， X 系列
“2 排”吸嘴交换器可安装在以下位置：
X4 贴片机： 位置 1、 2、 3 和 4 （见图 6.1 - 14
，第 367 页）
X3 贴片机： 位置 1、 3 和 4 （见图 6.1 - 15
，第 368 页）
X2 贴片机： 位置 1 和 3 （见图 6.1 - 16
，第 369 页）
改型套件包含一组装配套件。
6
图
6.1 - 20
“
2
排”吸嘴交换器的装配套件
6
6
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
375
6.1.3 SIPLACE TwinStar 贴片头吸嘴交换器
部件号 03005191-xx 2 个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6
图
6.1 - 21 SIPLACE TwinStar
贴片头吸嘴交换器
6.1.3.1 说明
该吸嘴交换器可容纳最多 12 个吸嘴盘。目前，吸嘴盘分为两种：标准吸嘴盘和容纳专用吸嘴或
夹持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用埋头
螺钉固定在位。
6.1.3.2 技术数据
6
6
SIPLACE TwinStar 贴片头吸嘴交换器
尺寸 （长 x 宽 x 高） 448 x 68 x 49 毫米 ³
吸嘴库的数目 标准吸嘴， 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4 xx，带适配板
9 xx，带适配板
吸嘴更换时间 每个吸嘴大约 2 秒钟
