用户手册 SIPLACE X 系列 6 贴片机扩展部件 源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器 375 6.1.3 SIPLACE T winSt ar 贴片头吸嘴交换器 部件号 03005191-xx 2 个吸嘴的吸嘴盘 部件号 03001807-xx 1 个吸嘴的吸嘴盘 6 图 6.1 - 21 SIPLACE T winStar 贴片头吸嘴交换器 6.1.3.1 说明 该吸嘴交换器可容纳最…
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
374
6.1.2.11 SIPLACE MultiStar 和 SpeedStar 贴片头 “2 排”吸嘴交换器
部件号 00119742-xx 吸嘴交换器 2， CPP， X 系列
“2 排”吸嘴交换器可安装在以下位置：
X4 贴片机： 位置 1、 2、 3 和 4 （见图 6.1 - 14
，第 367 页）
X3 贴片机： 位置 1、 3 和 4 （见图 6.1 - 15
，第 368 页）
X2 贴片机： 位置 1 和 3 （见图 6.1 - 16
，第 369 页）
改型套件包含一组装配套件。
6
图
6.1 - 20
“
2
排”吸嘴交换器的装配套件
6
6
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
375
6.1.3 SIPLACE TwinStar 贴片头吸嘴交换器
部件号 03005191-xx 2 个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6
图
6.1 - 21 SIPLACE TwinStar
贴片头吸嘴交换器
6.1.3.1 说明
该吸嘴交换器可容纳最多 12 个吸嘴盘。目前，吸嘴盘分为两种：标准吸嘴盘和容纳专用吸嘴或
夹持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用埋头
螺钉固定在位。
6.1.3.2 技术数据
6
6
SIPLACE TwinStar 贴片头吸嘴交换器
尺寸 （长 x 宽 x 高） 448 x 68 x 49 毫米 ³
吸嘴库的数目 标准吸嘴， 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4 xx，带适配板
9 xx，带适配板
吸嘴更换时间 每个吸嘴大约 2 秒钟
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
376
6.1.3.3 X4 贴片机上 TwinStar 贴片头吸嘴交换器的位置
对于每个 TwinStar 贴片头，可以将吸嘴交换器安装到下列位置：
吸嘴交换器在位置 3： 12 个吸嘴盘
吸嘴交换器 2 在位置 2： 10 个吸嘴盘
这样一来， 2 个吸嘴交换器总共可以容纳 22 个吸嘴盘和 44 个吸嘴库。
6

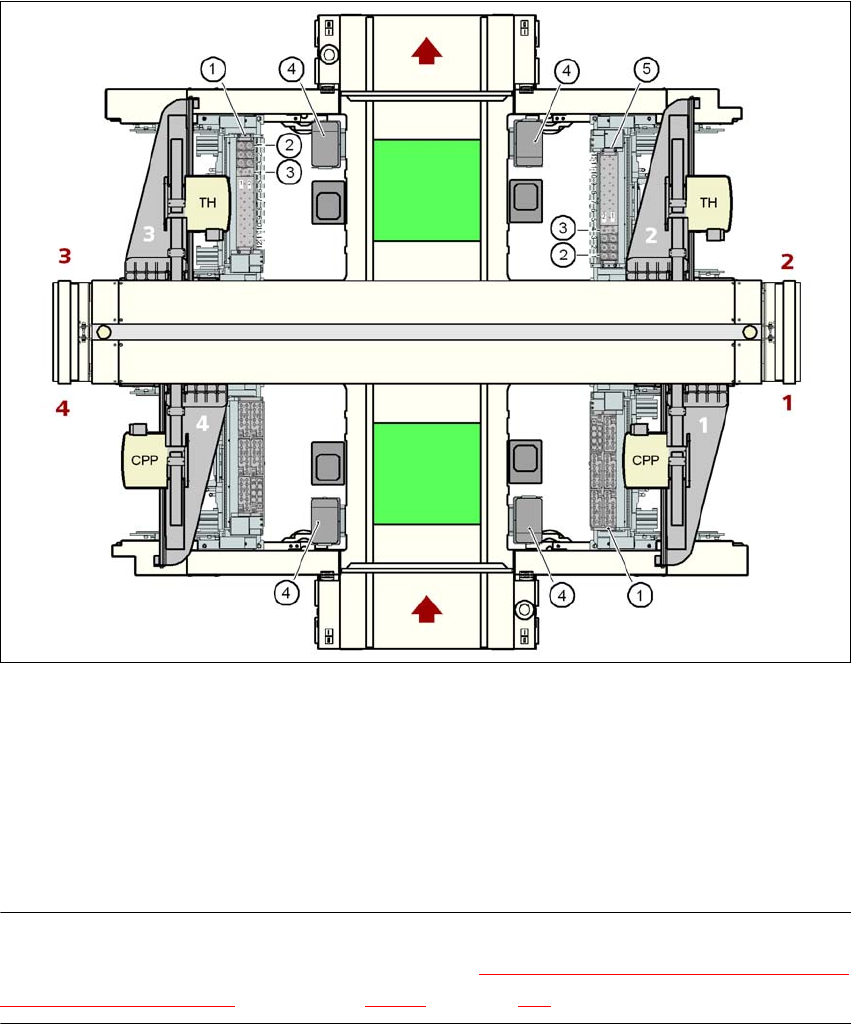

图
6.1 - 22 X4
贴片机上
TwinStar
贴片头吸嘴交换器的位置
(1) 吸嘴交换器 1
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
(5) 吸嘴交换器 2
请注意 6
如果在位置 2 或 4 安装了 MTC，则必须在该处安装 “贴片区中带有
2 个悬臂的 TwinStar 贴片头
吸嘴交换器和 装载的 MTC”选件 （见第 6.1.3.7 节，从第 380 页起）。
