6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版 378 6.1.3.5 X2 贴片机上 Tw i n S t a r 贴片头吸嘴交换器的位置 对于 T winS tar 贴片头，可以将吸嘴交换 器安装到位置 1 到 4 。 位置 1 和 3 的吸嘴交换器 1 （图 6.1 - 24 中的 1 ）： 每个吸嘴交换器 12 个吸嘴盘 位置 2 和 4 …
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
377
6.1.3.4 X3 贴片机上 TwinStar 贴片头吸嘴交换器的位置
对于每个 TwinStar 贴片头，可以将吸嘴交换器安装到下列位置：
位置 3 的吸嘴交换器 1 （图 6.1 - 23
中的 1）： 12 个吸嘴盘
位置 2 和 4 的吸嘴交换器 2 （图 6.1 - 23
中的 5）： 每个吸嘴交换器 10 个吸嘴盘
这样一来， 3 个吸嘴交换器总共可以容纳 32 个吸嘴盘和 64 个吸嘴库。
6

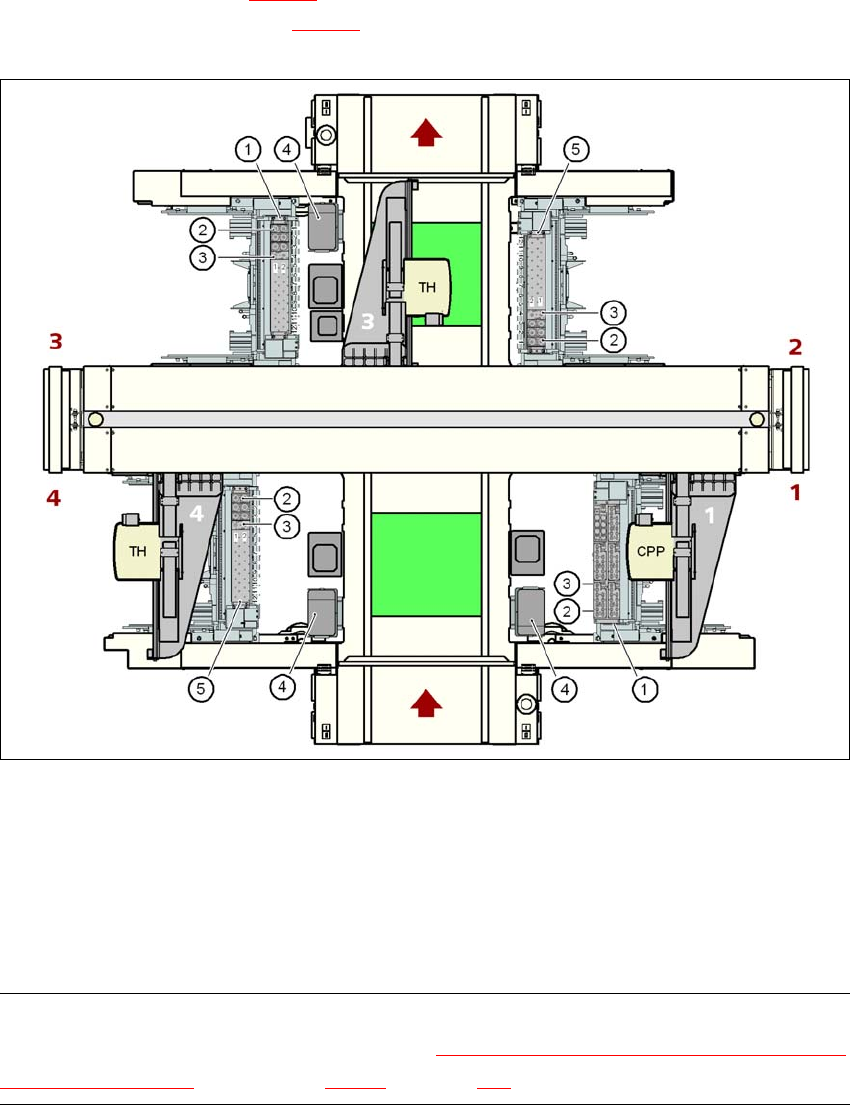

图
6.1 - 23 X3
贴片机上
TwinStar
贴片头吸嘴交换器的位置
(1) 吸嘴交换器 1 (TH)
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
(5) 吸嘴交换器 2 (TH)
请注意 6
如果在位置 4 安装了 MTC，则必须在该处安装 “贴片区中带有
2 个悬臂的 TwinStar 贴片头吸嘴
交换器和 装载的 MTC”选件 （见第 6.1.3.7 节，从第 380 页起）。
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
378
6.1.3.5 X2 贴片机上 TwinStar 贴片头吸嘴交换器的位置
对于 TwinStar 贴片头，可以将吸嘴交换器安装到位置 1 到 4。
位置 1 和 3 的吸嘴交换器 1 （图 6.1 - 24
中的 1）： 每个吸嘴交换器 12 个吸嘴盘
位置 2 和 4 的吸嘴交换器 2 （图 6.1 - 24
中的 5）： 每个吸嘴交换器 10 个吸嘴盘
这样一来， 4 个吸嘴交换器总共可以容纳 44 个吸嘴盘和 88 个吸嘴库。
6
图
6.1 - 24 X2
贴片机上
TwinStar
贴片头吸嘴交换器的位置
(1) 吸嘴交换器 1 (TH)
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
(5) 吸嘴交换器 2 (TH)
请注意 6
如果在该处安装了 MTC，将不能在位置 4 安装任何吸嘴交换器。
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
379
6.1.3.6 装配
吸嘴交换器固定在料车装卸装置上。
6
图
6.1 - 25
装配位置
(1) 标记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
6
Æ 调整吸嘴交换器，以便从操作员角度看，标记孔 (1) 在左侧。
警告 6
只能为每个贴片头安装关联的吸嘴交换器。使用混合配置，贴片头有发生碰撞的风险。
