6.1.3.5 X2 贴片机上 TwinStar 贴片头吸嘴交换器的位置
对于 TwinStar 贴片头，可以将吸嘴交换器安装到位置 1 到 4。
位置 1 和 3 的吸嘴交换器 1 （图 6.1 - 24
中的 1）： 每个吸嘴交换器 12 个吸嘴盘
位置 2 和 4 的吸嘴交换器 2 （图 6.1 - 24
中的 5）： 每个吸嘴交换器 10 个吸嘴盘
这样一来， 4 个吸嘴交换器总共可以容纳 44 个吸嘴盘和 88 个吸嘴库。
6

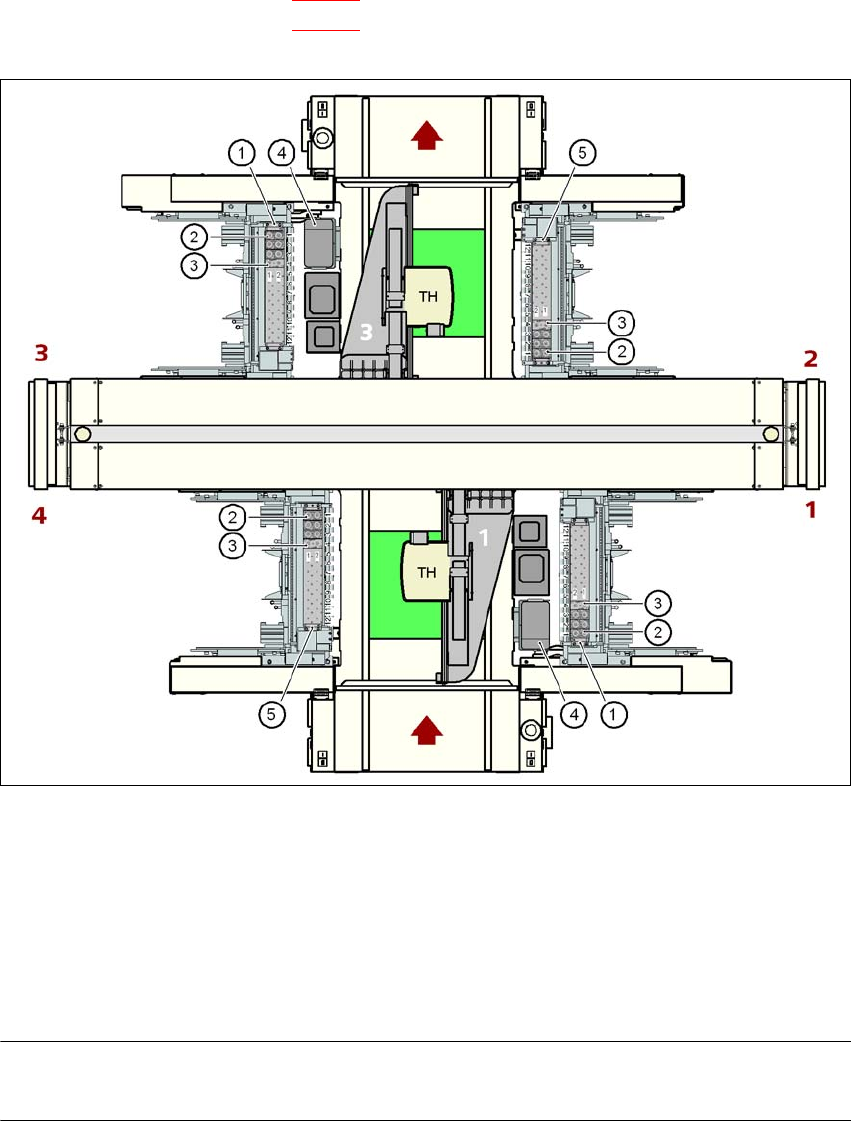

图
6.1 - 24 X2
贴片机上
TwinStar
贴片头吸嘴交换器的位置
(1) 吸嘴交换器 1 (TH)
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
(5) 吸嘴交换器 2 (TH)
请注意 6
如果在该处安装了 MTC，将不能在位置 4 安装任何吸嘴交换器。
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.1 吸嘴交换器
379
6.1.3.6 装配
吸嘴交换器固定在料车装卸装置上。
6

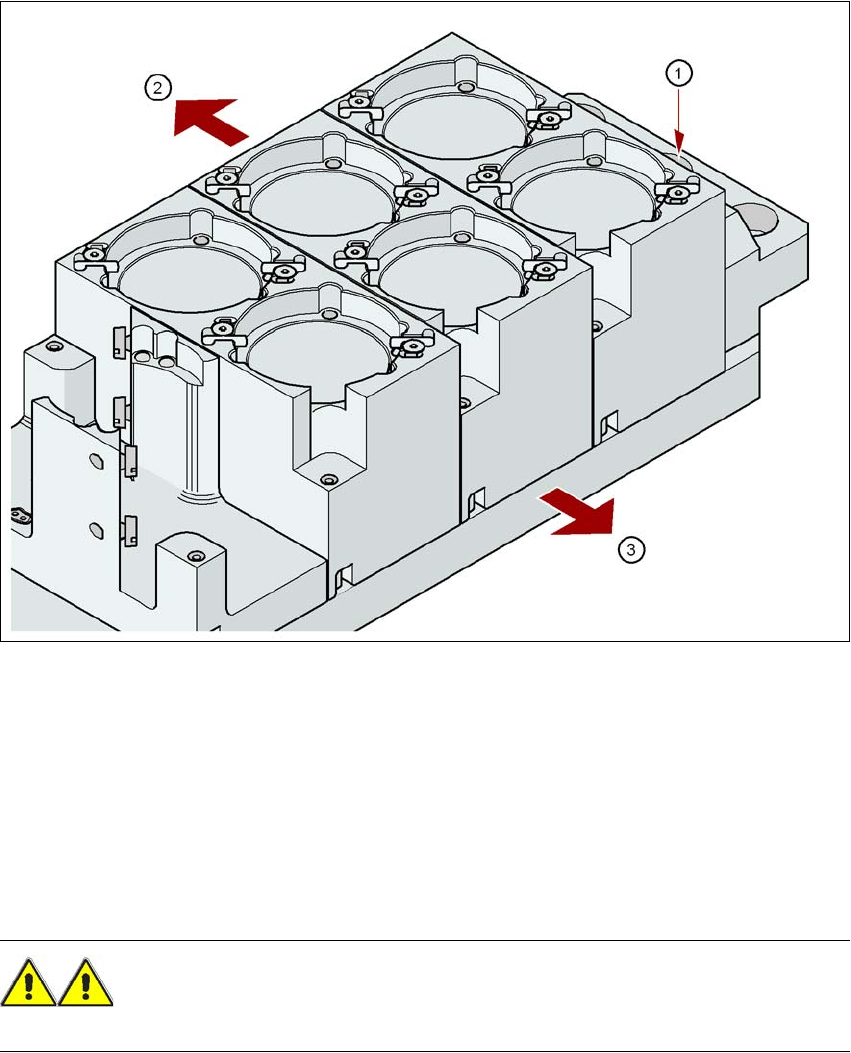

图
6.1 - 25
装配位置
(1) 标记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
6
Æ 调整吸嘴交换器，以便从操作员角度看，标记孔 (1) 在左侧。
警告 6
只能为每个贴片头安装关联的吸嘴交换器。使用混合配置，贴片头有发生碰撞的风险。
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.1 吸嘴交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
380
6.1.3.7 贴片区中带有 2 个悬臂的 TwinStar 贴片头吸嘴交换器和装载的 MTC
部件号 00119747-xx 吸嘴交换器， TwinStar， X 系列 （装有 MTC）
标准的 TwinStar 贴片头吸嘴交换器无法与贴片区中带有两个悬臂的 TwinStar 贴片头和 MTC 的组
合一起使用。 这样会影响下列位置：
- X4：位置 2 和 4
- X3：位置 4
对于这种情况，可以选择一个吸嘴交换器用于贴片区中带有 2 个悬臂的 TwinStar 贴片头和装载的
MTC。
请注意 6
如果您使用了此吸嘴交换器选项，请注意最大的元件尺寸为 85 x 85 毫米 ² 或 125 x 10 毫米 ²。
6

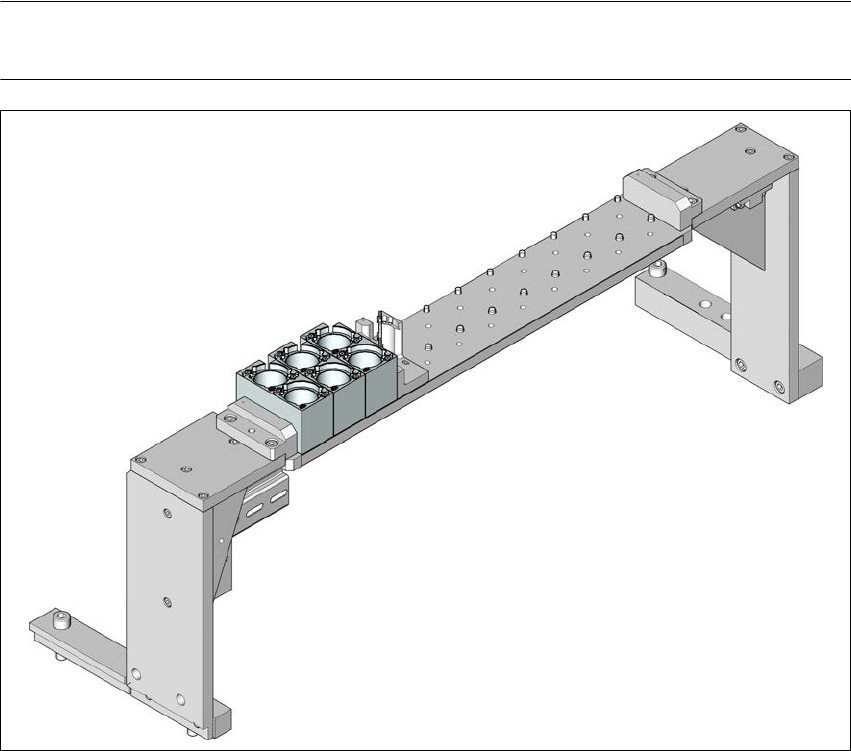

图
6.1 - 26
贴片区中带有
2
个悬臂的
TwinStar
贴片头吸嘴交换器和装载的
MTC
