用户手册 SIPLACE X 系列 6 贴片机扩展部件源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.2 SIPLACE X 系列料车的装卸站 383 6.2 SIPLACE X 系列料车的装卸站部件号 001 16933-xx SIPLACE X 系列料车的装卸站 6.2.1 说明装卸站是安装区域的附加元件。它将安装区域与 SIPLACE X 系列料车链接了起来。有了装卸站，料车可以与供料器组件一起安装 …

6 贴片机扩展部件用户手册 SIPLACE X 系列

6.1 吸嘴交换器源自软件版本 SR.70x.xx 2011 年 1 月中文版

382

6.1.3.10 夹持器和专用吸嘴

SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT 元件。 ASM

AS 也在不断开发相应的专用吸嘴和夹持器。

所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自

动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。

ASM AS 可提供用于拾取贴片头的机械夹持器。如果元件表面不适于吸嘴的吸取，可用机械夹持

器拾取并放置吸嘴。夹持器分两种，其功能分为两组。

- 外边缘夹持元件的夹持器

- 内边缘夹持元件的夹持器。

有关专用吸嘴和夹持器的资料，可从 ASM AS 获得。有关使用专用吸嘴盘和夹持器进行贴装的资

料，也可与 ASM AS 联系。

用户手册 SIPLACE X 系列 6 贴片机扩展部件

源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.2 SIPLACE X 系列料车的装卸站

383

6.2 SIPLACE X 系列料车的装卸站

部件号 00116933-xx SIPLACE X 系列料车的装卸站

6.2.1 说明

装卸站是安装区域的附加元件。它将安装区域与 SIPLACE X 系列料车链接了起来。有了装卸站，

料车可以与供料器组件一起安装，功能测试和检查也可以在外部完成。

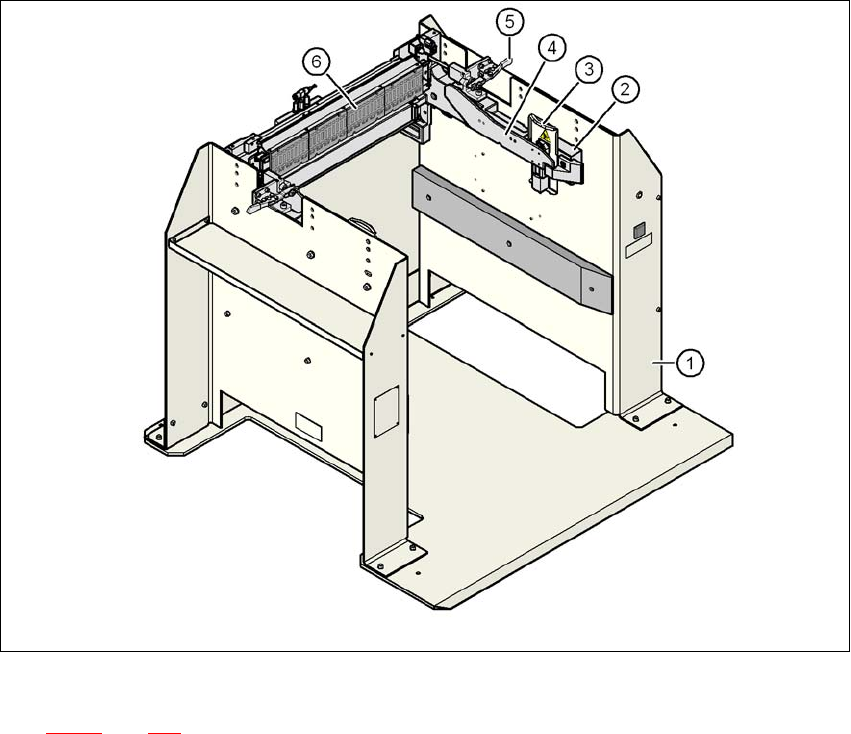

图

6.2 - 1

装卸站，

SIPLACE X

系列

图例 6.2 - 1，第 383 页

(1) 装卸站

(2) 料车装卸装置， X 系列

(3) 带警告标签 W204 的导板

(4) 元件料台中用于导引和装载的导轨

(5) 用于锁定料车的水平紧固扳手

(6) EDIF （能量和数据接口）

6 贴片机扩展部件用户手册 SIPLACE X 系列

6.2 SIPLACE X 系列料车的装卸站源自软件版本 SR.70x.xx 2011 年 1 月中文版

384

装卸站的基本任务如下：

- 为料车和 X 供料器组件供电

- 为料车和 X 供料器组件供应压缩空气

- 为安装区域的 PC 与供料器组件之间的通信提供基础设施

操作员可以使用装卸站对 X 供料器组件执行功能测试，并检查安装是否超出了生产环境。两排

（每排都有四个装卸站）之间是通过初始安装 PC 的 CAN 总线连接的。每个装卸站都有单独的电

源和压缩空气连接。

装卸站的料车装卸装置（图 6.2 - 1

中的 2，第 383 页）可以进行调整，适应需要的 PCB 传送导

轨高度。在初始安装时，会将料车推入装卸站（图 6.2 - 1

中的 1，第 383 页）。料车通过其侧面

连接的滚动轴承在料车装卸装置的轨道上滑动到能量和数据接口连接处。元件料台可以使用供料

器组件的能量和数据接口在处理时最佳地定位到料车装卸装置的 EDIF（图 6.2 - 1

中的 5，第 383

页），并使用两个水平紧固扳手固定在此位置。如果是推入装卸站的话，导板（图 6.2 - 1

中的

3，第 383

页）可防止人接近料车上的小脚轮。

图例 6.2 - 2，第 385 页

(1) 压缩空气连接

(2) CAN 总线连接

(3) 电源连接
