6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.2 SIPLACE X 系列料车的装 卸站 源自软件版本 SR.70x.xx 2011 年 1 月中文版 386 6 6 6.2.3 装卸站的尺寸 （含装载的料车） 6 图 6.2 - 3 装卸站 （含装载的料车） - 尺寸 （毫米） (1) 料车 (2) 装卸站 额定电流 3.5 A （交流 230 V ） 7 A （交流 115 V ） 标准视在功率 0.8 kW 保险丝保…
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.2 SIPLACE X 系列料车的装卸站
385
6
图
6.2 - 2

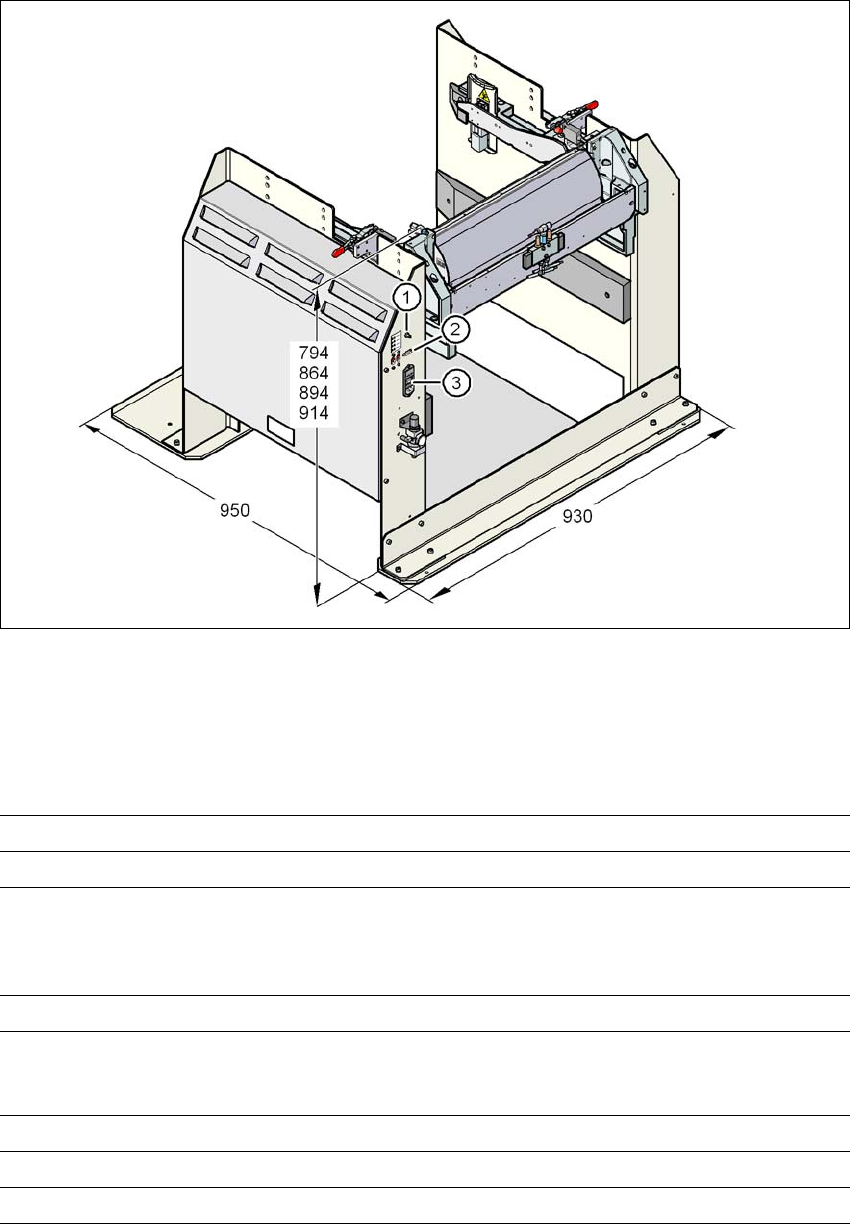

装卸站
-
尺寸 （毫米），连接点
6.2.2 技术数据
6
尺寸
长 x 宽 950 毫米 x 930 毫米
高度 794 毫米（适用于 830 毫米 PCB 传送导轨高度）
864 毫米（适用于 900 毫米 PCB 传送导轨高度）
894 毫米（适用于 930 毫米 PCB 传送导轨高度）
914 毫米（适用于 950 毫米 PCB 传送导轨高度）
重量 120 千克
压缩空气压力值
p
最小值
p
最大值
0.5 MPa (5.0 bar)
1.0 MPa (10.0 bar)
压缩空气连接 连接插头 KS 2-M5-A
压缩空气消耗量
50 Nl/min
a
电源电压 交流 88 - 264 V
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.2 SIPLACE X 系列料车的装卸站 源自软件版本 SR.70x.xx 2011 年 1 月中文版
386
6
6
6.2.3 装卸站的尺寸 （含装载的料车）
6
图
6.2 - 3
装卸站 （含装载的料车）
-
尺寸 （毫米）
(1) 料车
(2) 装卸站
额定电流 3.5 A （交流 230 V）
7 A （交流 115 V）
标准视在功率
0.8 kW
保险丝保护
2 x 8 A
a) 在温度为 20 癈、压力为 1013 hPa 的正常大气环境下
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.2 SIPLACE X 系列料车的装卸站
387
6.2.4 控制部件和显示装置
6
图
6.2 - 4
装卸站
-
控制部件和显示器
