6.2.5.4 将料车装卸装置调整到 900、 930 或 950 毫米的高度
6
图

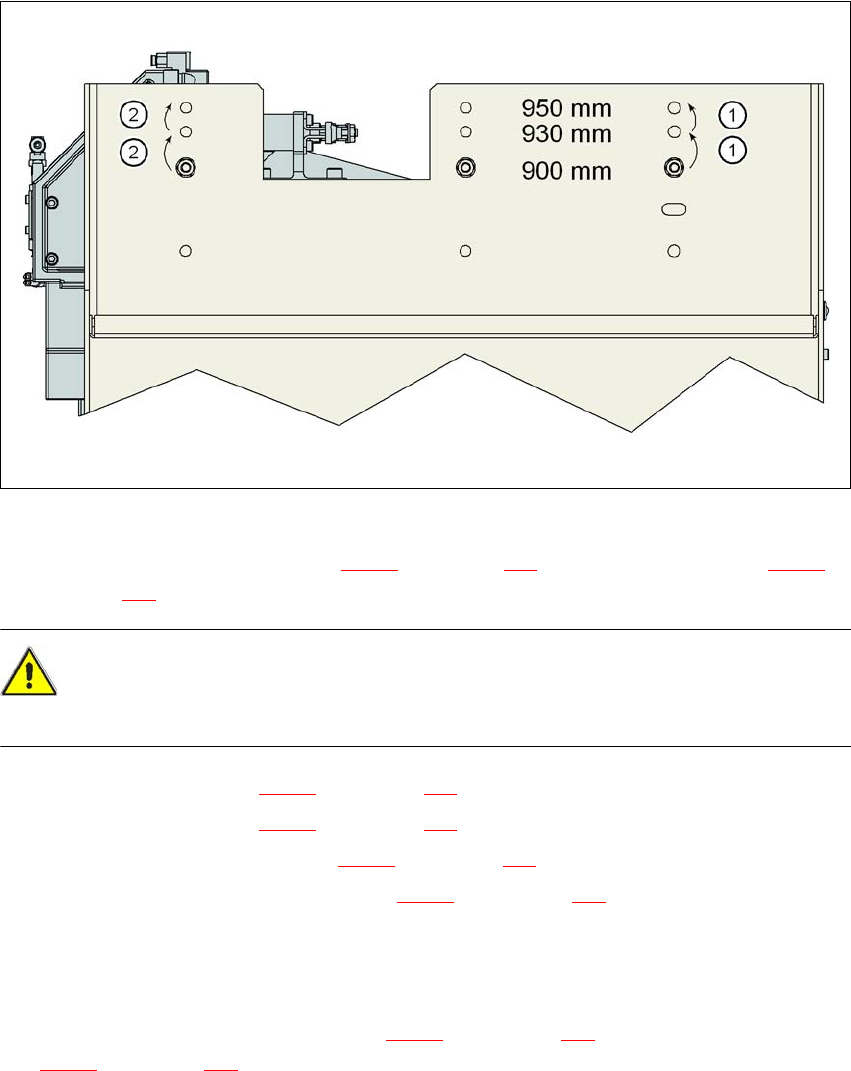

6.2 - 7
从高度
830
毫米调为高度
900
毫米的转换步骤
Æ 拆除两个六角套筒螺钉 M8x18（图 6.2 - 5 中的 9，第 389 页）并拆除左右导轨（图 6.2 - 5 中
的 8，第 389 页）。
小心 6
在升降料车装卸装置时，切勿损坏任何电缆。
Æ 松开两个螺丝连接件 （图 6.2 - 5 中的 3，第 389 页）。
Æ 拧松两个螺丝连接件 （图 6.2 - 5 中的 2，第 389 页）。
Æ 拆除两个 M8 六角螺帽和垫圈 （图 6.2 - 5 中的 4，第 389 页）。
Æ 将料车装卸装置牢牢地固定在侧面板 （图 6.2 - 5 中的 10，第 389 页），并拆除此位置的两个
M8x40 六角套筒螺钉。
Æ 将料车装卸装置旋转到下一个最高位置。
Æ 将侧面部分固定在此位置。 仅用手拧紧螺母。
Æ 将料车装卸装置牢牢地固定在 FCU （图 6.2 - 5 中的 12，第 389 页）并拆除螺丝连接件 （图
6.2 - 5 中的 2，第 389 页）。
Æ 将料车装卸装置旋转到下一个最高位置。
Æ 将侧面部分固定在此位置。
Æ 将所有的螺丝连接件 （2、 3 和 4）都固定到位。
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.2 SIPLACE X 系列料车的装卸站
393
Æ 使用六角套筒螺钉 M8x18 （图 6.2 - 5 中的 9，第 389 页）安装左右导轨 （图 6.2 - 5 中的 8，
第 389
页）。
请注意 6
如果料车装卸装置应该下降到较低的传送高度，请倒转操作顺序进行操作 （见图 6.2 - 6
，第 390
页）。
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.3 矩阵式料盘交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
394
6.3 矩阵式料盘交换器
部件号 00116438-xx SIPLACE 矩阵式料盘交换器 (MTC)
6.3.1 安全说明
警告 6
Æ 贴片机运行时，不要将手伸到矩阵式料盘交换器和贴片机机座的间隙中。
Æ 除非矩阵式料盘交换器装入了贴片机中，否则电源电缆不得插入外部电源，或从外部电源断
开。
-> 除非矩阵式料盘交换器装入了贴片机中，否则不得运行。
6.3.2 说明
矩阵式料盘交换器可以用来完全自动储存和更换最多达 100 个华夫盘。 华夫盘的料层 （在料盘供
给的储存位置）由下而上、按升序编号。
各个料盘供给相互独立地垂直移动，直至所选的吸嘴盘处于平送轴的范围内。 平送轴将华夫盘从
料盘供给上传送至贴片头的存取区域中。
料盘供给 1 有 30 个料层，每个料层可容纳 2 个 JEDEC 料盘或一个华夫盘托盘中的 240 x 340 毫
米 ² 的大料盘。
料盘供给 2 有 40 个料层，可容纳 JEDEC 料盘。
矩阵式料盘交换器有一个集成底盘，因而很容易移至另一个位置。 它拥有一个适用于贴片机运行
的 PCB 传送导轨高度，但是可以通过一些简单的操作进行调整，以适用于 830、 900、 930 和
950 毫米 PCB 传送导轨高度。
