6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.3 矩阵式料盘交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版 402 6.3.7 X2 贴片机尺寸 （含 MTC ） 6 6 6 6 图 6.3 - 5 含矩阵式料盘交换器的 X2 贴片机的尺寸 （毫米） 6 请注意 6 矩阵式料盘交换器可装载到料车的 位置 2 和位置 4 。
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.3 矩阵式料盘交换器
401
6.3.6 X3 贴片机尺寸 （含 MTC）
6
6
6
6

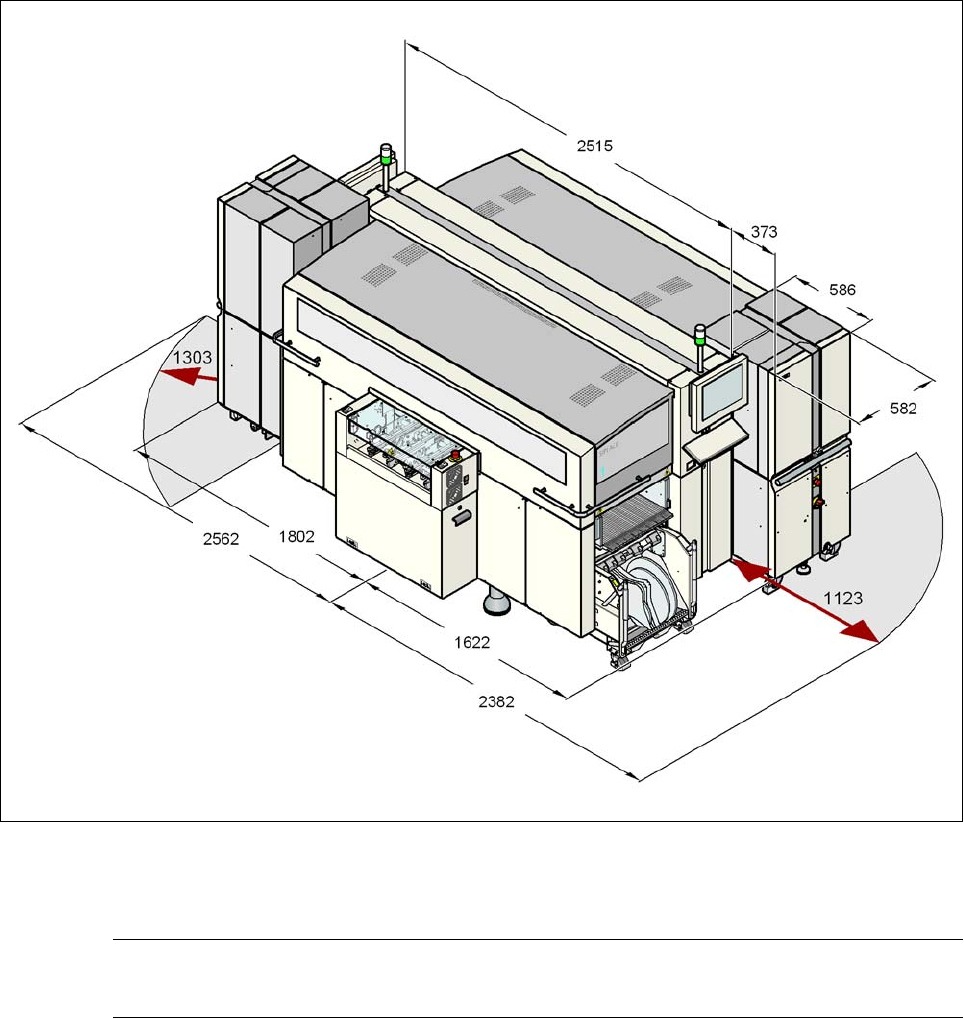

图
6.3 - 4
含矩阵式料盘交换器的
X3
贴片机的尺寸 （毫米）
请注意 6
矩阵式料盘交换器可装载到料车的位置 2 和位置 4。
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.3 矩阵式料盘交换器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
402
6.3.7 X2 贴片机尺寸 （含 MTC）
6
6
6
6

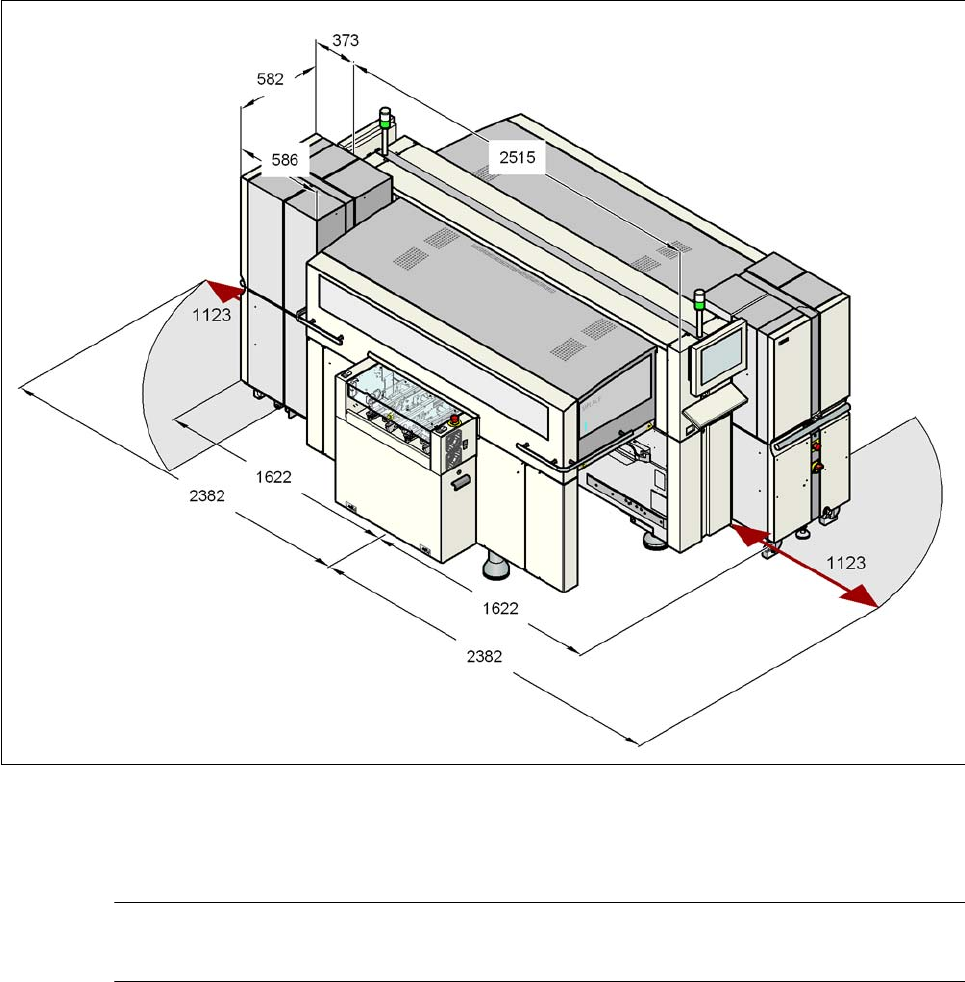

图
6.3 - 5
含矩阵式料盘交换器的
X2
贴片机的尺寸 （毫米）
6
请注意 6
矩阵式料盘交换器可装载到料车的位置 2 和位置 4。
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.4 元件抛料仓传感器
403
6.4 元件抛料仓传感器
Item no. 部件号 00116848-xx 传感器，元件抛料仓， X 系列 /D3
元件抛料仓传感器监控抛料仓是否在支座上正确就位。
- 如果未正确插入抛料仓，则贴片机不能启动。
- 贴片过程中，如果抛料仓脱离支座，贴片机会立即停止，以避免贴片头碰撞。
每个抛料仓由单独的传感器监控。
请注意 6
如果使用的是 SpeedStar 贴片头，则建议为元件抛料仓安装可选的传感器。
6.5 SIPLACE 高压力贴片头
部件号 00119734-xx X 系列贴片机高压力贴片头
此部件号仅当新贴片机与高压力贴片头而非标准 TwinStar 贴片头一起订购时可用。 6
部件号 00119753-xx 高压力贴片头升级套件
如果您想要使用高压力贴片头更换标准 TwinStar 贴片头，请使用此部件号。
6
6.5.1 说明
SIPLACE 高压力贴片头属于标准 TwinStar 贴片头的一个发展分支。 此贴片头可以处理同样范围
的元件，而且可以获得高达 30 N 的贴片力。
6.5.2 技术数据
6
否则， TwinStar 贴片头和高压力贴片头的技术数据相同 （见第 3.5.3.2 节，第 139 页）。
与标准 TwinStar 贴片头结合使用的所有吸嘴和夹持器都可以用于 SIPLACE 高压力贴片头。
可编程贴片力 2.0 N 至 10 N ± 10 %
超过 10 N - 30 N ± 15 %
