6.6 TwinStar 贴片头元件照相机， FC 照相机
6.6.1 静止 P&P 元件照相机 （25 型， 16 x 16，数字， FC 照相机）

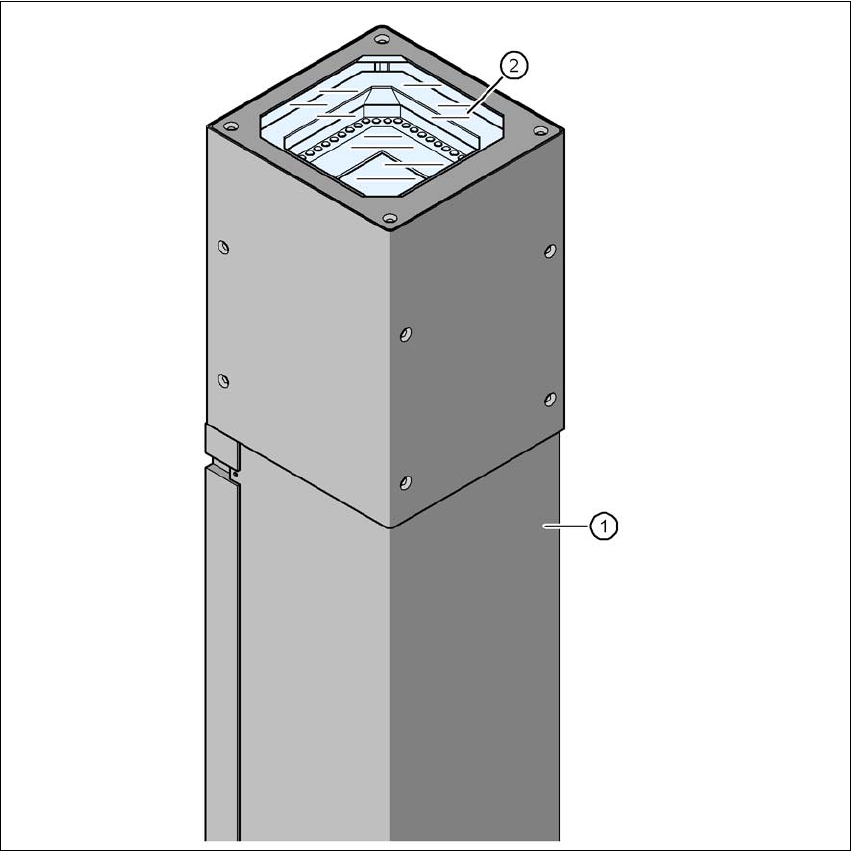

部件号 00119718-xx 元件照相机 （静止， 16x16，数字， 25 型）
6
图
6.6 - 1
静止
P&P
元件照相机 （
25
型，
16 x 16
，数字，
FC
照相机）
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.6 TwinStar 贴片头元件照相机， FC 照相机
405
6.6.2 安全说明
警告 6
贴片头由 TwinStar 贴片头转换成 SpeedStar 贴片头时，必须卸下 TwinStar 贴片头的静止元件照相
机（P&P， 33 型， 55 x 45，数字，和 25 型， 16 x 16，数字 （FC 照相机）），否则 SpeedStar
贴片头会与照相机安装孔相撞。
如果将贴片头从 TwinStar 更换为 MultiStar，则在较低的位置安装静止元件照相机 （33 型， 55 x
45，数字）。
6.6.3 技术数据
6
6
6
6
6.6.4 位置
静止元件照相机的位置及相关配置见第 3.8.2 节，从第 163 页起。
元件尺寸 单个元件测量为 0.2 x 0.2 mm²，最大 16 x 16 mm²
元件范围 0402 至 SO， PLCC， QFP，插座，插头， BGA，专用元件， bare
dies，倒装片，保护罩
最小管脚间距 0.25 毫米
最小管脚宽度 0.1 毫米
最小球面间距 0.14 毫米
最小球面管脚直径 0.08 毫米
视场
19.4 x 19.4 mm²
照明方法 前方照明 （6 级，可按需要编程）
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.7 MultiStar 贴片头元件照相机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
406
6.7 MultiStar 贴片头元件照相机
6.7.1 静止 P&P 元件照相机 （33 型， 55 x 45，数字）
部件号 00119782-xx CPP 贴片头静止照相机
6
图
6.7 - 1
静止
P&P
元件照相机 （
33
型，
55 x 45
，数字）的结构
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
