6 贴片机扩展部件 用户手册 SIPLACE X 系列 6.9 3D 共面性传感 器 源自软件版本 SR.70x.xx 2011 年 1 月中文版 412 6.9.2 将机器标记为警告标签 W216 警告 6 - 当安装了 3D 共面性传感器时，机 器必须被分类为二类激光。 - 在贴片机上标以警 告标签 W216" 二类激光 " ，部件号 03010316-xx 。 – 在外壳的主电源开关旁边张贴警告标签 W216 …
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.9 3D 共面性传感器
411
6.9 3D 共面性传感器
部件号 00119919-xx 3D 3D 共面性传感器
6.9.1 安全说明
传感器使用波长为 660 nm （可见 / 红光）的半导体激光。
最大光学输出为 < 60 mW。
这类传感器被归为 3B 类激光。
- 操作传感器时，始终需要遵守关于 " 激光设备辐射安全 "VDE 0837 相关规定以及德国事故预
防规定中的 " 激光辐射 "(BGV B2)。
- 也需要遵守您所在国家的事故预防规定。

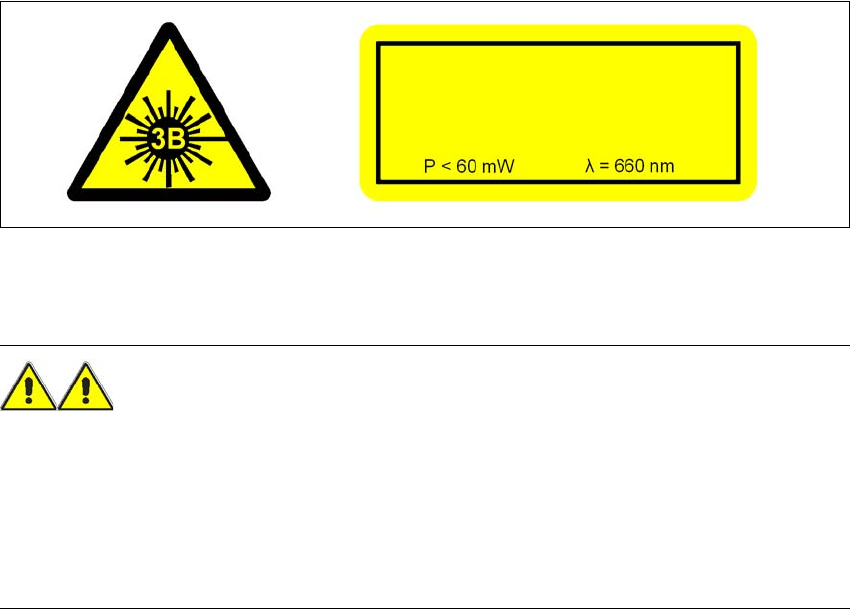

下列信息板安装在传感器装置套前端和后端：
6
图
6.9 - 1
将传感器标记为
3B
类激光
可触及的激光辐射对眼睛有害，在特殊条件下，甚至会损伤皮肤。
警告 6
- 3D 共面性传感器集成至急停电路。
- 急停电路必须禁用。
- 3D 共面性传感器仅可用于贴片机内部。
- 只有授权人员才可以打开光学传感器机架。
- 传感器应始终送至 ASM Assembly Systems GmbH & Co. KG 进行维修保养。
LASER RADIATION
DO NOT EXPOSE TO BEAM
LASER CLASS 3B
DIN EN 60825-1
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.9 3D 共面性传感器 源自软件版本 SR.70x.xx 2011 年 1 月中文版
412

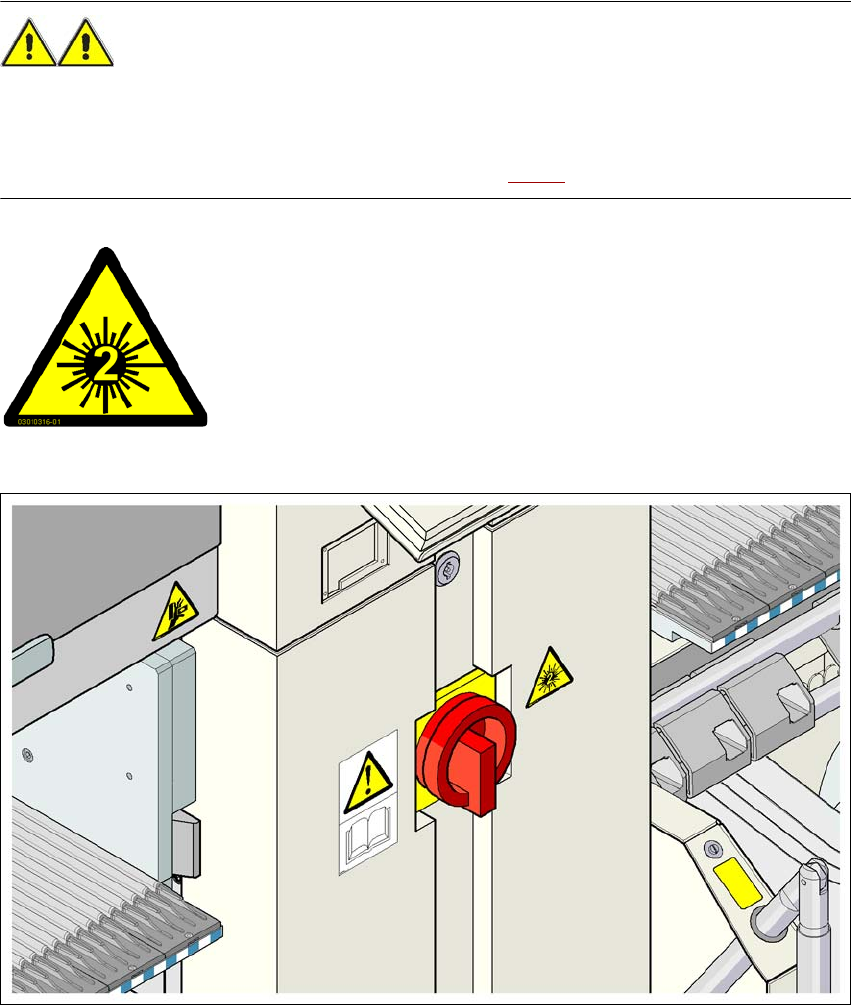

6.9.2 将机器标记为警告标签 W216
警告 6
- 当安装了 3D 共面性传感器时，机器必须被分类为二类激光。
- 在贴片机上标以警告标签 W216" 二类激光 "，部件号 03010316-xx。
– 在外壳的主电源开关旁边张贴警告标签 W216 （见图 6.9 - 2 中的 W216）。
6
警告标签 W216" 二类激光 " 在外壳上的主开关旁边，部件号 03010316-01 （机器编号：1）
6
图
6.9 - 2
主开关旁边的警告标签
W216
6
6
6
6
激光辐射！
不要直视激光束
二类激光
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.9 3D 共面性传感器
413
6.9.3 说明
3D 共面性传感器不支持点状激光源。它现在要求使用激光线。测量流程根据三角测量规则进行。
这使得系统能够生成并分析元件连接 （如 BGA 和 QFP 等）的 2D 形状的高度曲线。分析会返回
元件引线或焊球的共面 （贴片平面）和共线 （贴片线）的结果。 3D 共面性传感器可以安装在
SIPLACE X2、 X3 和 X4 贴片机上。
6

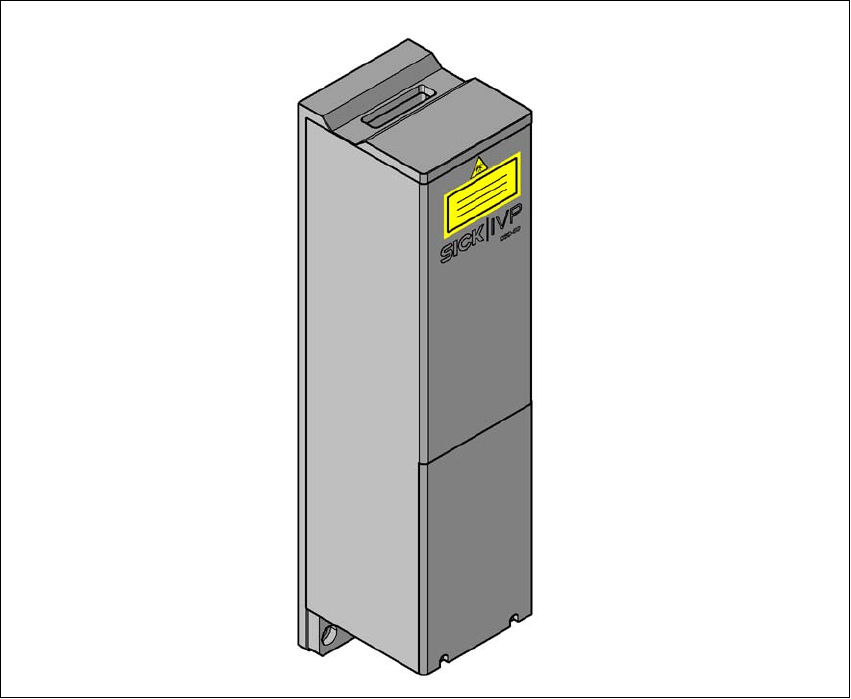

图
6.9 - 3 3D
共面性传感器
