用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.10 PCB 条形码扫描仪
417
6.10 PCB 条形码扫描仪
部件号 00519881-xx PCB 条形码扫描仪， 2D， X/SX 贴片机
部件号 00176112-xx Data Man X/HS/HF 顶部的支座
部件号 00176113-xx Data Man X/HS/HF 底部的支座
部件号 00176118-xx Cognex I/O 组件
部件号 00176119-xx Cognex USB 电缆 DM 100 USB 000
部件号 00176120-xx I/O 盒接口电缆
6.10.1 说明
PCB 条形码扫描仪对 PCB 上的条形码自动记录并译码。 随着 PCB 上元件密度不断地增大，适用
于条形码的间距将变得越来越小。 因此，我们为 SIPLACE X 系列贴片机开发了新的 PCB 条形码
扫描仪，以保证即使在条形码减小的情况下仍然可以进行可靠的处理。 条形码扫描仪可以处理 2D
矩阵代码和 1D 条形码。
PCB 条形码扫描仪安装在 PCB 传送导轨上贴片机的输入侧。最多 4 台设备可改装并安装到每台
贴片机上。安装条形码扫描仪，以便扫描位于双传送导轨两条轨道上的 PCB 上下侧的条形码标
签。
PCB 条形码扫描仪用夹持器固定在上侧和下侧的成型轨道上。它们可以按需要定位在成型轨道
上，并与条形码标签对准。根据条形码狭条的位置，只需简单的几步就可以固定条形码扫描仪。
这样一来，就可以沿平行或垂直于 PCB 传送方向的方向阅读条形码的数据。
6.10.2 技术数据
6
传感器 1/3 CMOS （分辨率为 752 x 480）
帧速率 最大 60 fps
光学信号 1 个阅读 LED
1 个通信 LED
声音信号 可编程的蜂鸣器
数据接口 RS232， USB 2.0
工作电压 直流 5 V ... 直流 24 V
功耗 最大 2.5 W
电气连接 15 针 D-Sub HD 连接器
尺寸
55 x 42 x 22 mm³
重量 125 克
1D 编码类型 UPC，EAN，Codabar 2/5 隔行扫描，代码 39，代 码
128，代码 99
2D 编码类型
Data Matrix ECC 200
6 贴片机扩展部件 用户手册 SIPLACE X 系列
6.11 PCB 对准 源自软件版本 SR.70x.xx 2011 年 1 月中文版
418
6.11 PCB 对准
部件号 00119677-xx PCB 对准，单传送导轨， SIPLACE HF/X/D3 （不适用于 X4I）
部件号 00119678-xx PCB 对准，双传送导轨， SIPLACE HF/X/D3 （不适用于 X4I）
6.11.1 说明
需贴装的 PCB 的长宽比有时为 1:2 或更小。这意味着， PCB 较短侧指向行程方向。行进中，
PCB 会轻微扭曲，这样一来，基准点就偏离出 PCB 视像照相机的搜索窗口内。在这种情况下，
“PCB 对准”选项可确保这些 PCB 准确无误地在停止位置上重新对准。
如果指向行程方向且带有凹室的 PCB 被处理，则贴片机上就会有多个处理位置，该贴片机带机械
顶杆（HS-50，S-25 HM，F5 HM），且使用激光光障传感器（X 系列、HF 系列、HS-60、S-27
HM）监控此位置。“PCB 对准”选项确保在所有 PCB 传送导轨上的同一位置停止 PCB。“PCB
对准”选项对单传送导轨和双传送导轨都适用。
6

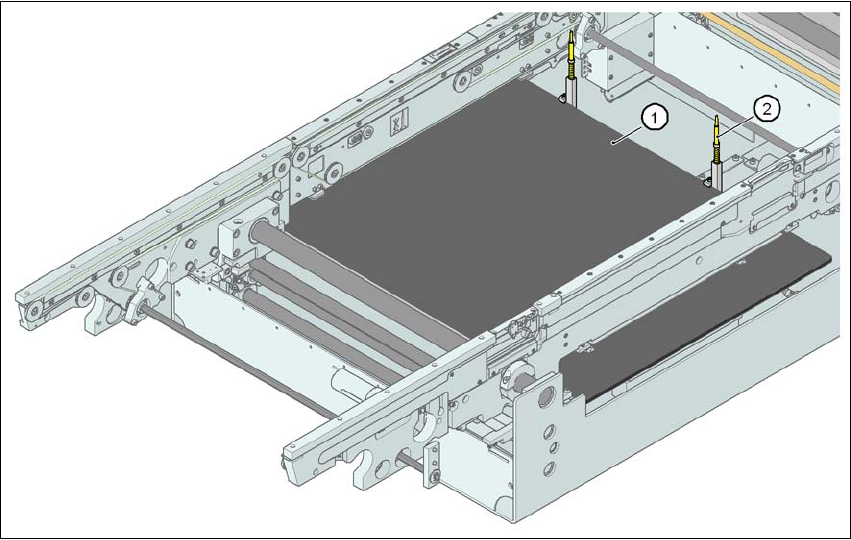

图
6.11 - 1 PCB
对准
(1) 升降台
(2) PCB 挡杆
用户手册 SIPLACE X 系列 6 贴片机扩展部件
源自软件版本 SR.70x.xx 2011 年 1 月中文版 6.12 西门子 接口
419
PCB 被传送到贴片区域，直到激光光障传感器触发 PCB 传送导轨的停止信号。之后，带有 PCB
挡杆的升降台上移到 PCB 尚未被夹紧且仍通过传送带移动的位置。两个 PCB 挡杆与 PCB 持平，
且 PCB 顶针 （磁针）已与 PCB 接触。 两条传送带靠着 PCB 挡杆移动 PCB，同时对准。然后，
升降台移至其顶端位置，夹紧 PCB，并将其从 PCB 挡杆上卸下，这样就不至影响贴片程序。贴
片完成后，降低升降台和 PCB 对准并移动 PCB。
6
6.12 西门子 接口
部件号 00116808 SIPLACE 接口 HF/X/D3
X 系列贴片机传送导轨接口根据 SMEMA 标准进行配置。 但也可按照西门子的标准使用这类接
口。将 X 系列贴片机装在旧生产线上的重要优点在于，这时不用对旧生产设备改型，以使其符合
SMEMA 标准。
只需配置 X 系列贴片机传送导轨接口，以符合西门子标准并用接口连接电缆连接贴片机即可。
更多详细信息，见 “西门子 传送导轨改型说明”界面，部件号 00194343-01。
