用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.5 操作贴片机的安全说明
65
2.5.3 手动移动 TwinStar 贴片头 Z 轴的安全说明
小心
TwinStar 贴片头处有挤压危险 2
不要用手向下压返回装置的缓冲器来移动 Z 轴。由于缓冲器的回弹，气缸的强大弹力有可能划伤
手指。 当柱塞活塞杆弹回到起始位置时，在 TwinStar 贴片头内，同样会有划伤手指的危险。
2

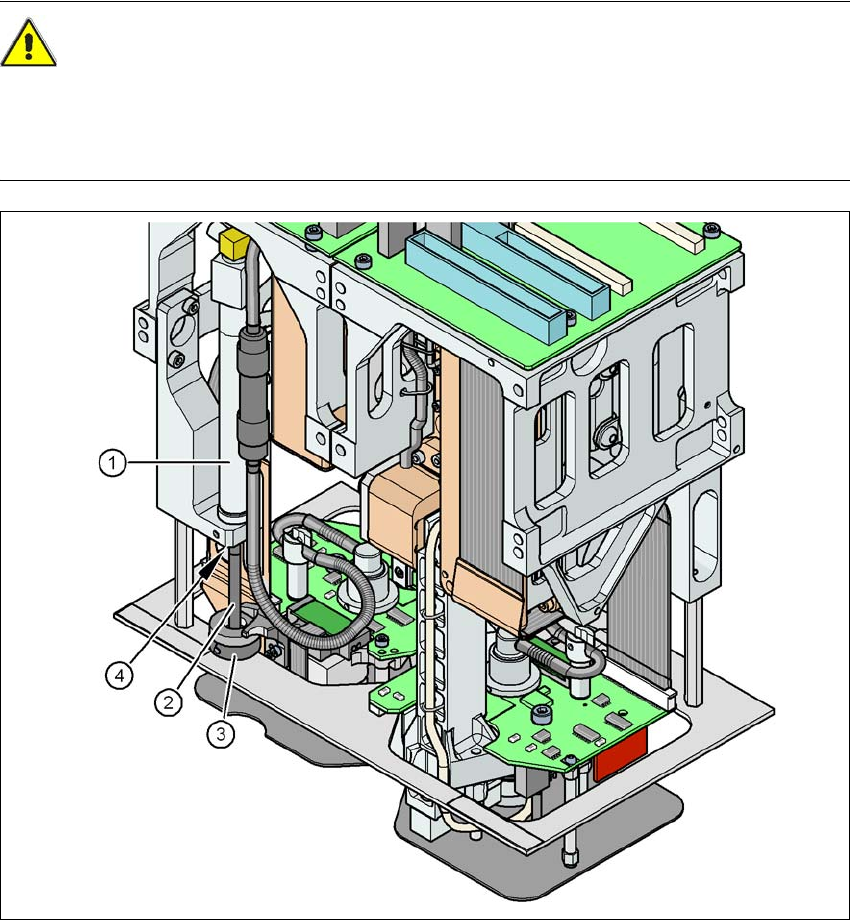

图
2.5 - 2 TwinStar
贴片头上返回装置的挤压危险
(1) 返回装置，压缩空气气缸
(2) 柱塞活塞杆
(3) 返回装置的缓冲器
(4) 挤压手指的危险
2 安全操作 用户手册 SIPLACE X 系列
2.5 操作贴片机的安全说明 源自软件版本 SR.70x.xx 2011 年 1 月中文版
66
2.5.4 更换贴片头时 TwinStar 贴片头元件照相机的安全说明
警告 2
贴片头由 TwinStar 贴片头转换成 SpeedStar 贴片头时，必须卸下 TwinStar 贴片头的元件照相机
（静止， P&P， 33 型， 55 x 45 和 25 型， 16 x 16），否则收集贴片头会与照相机安装孔相撞。
2

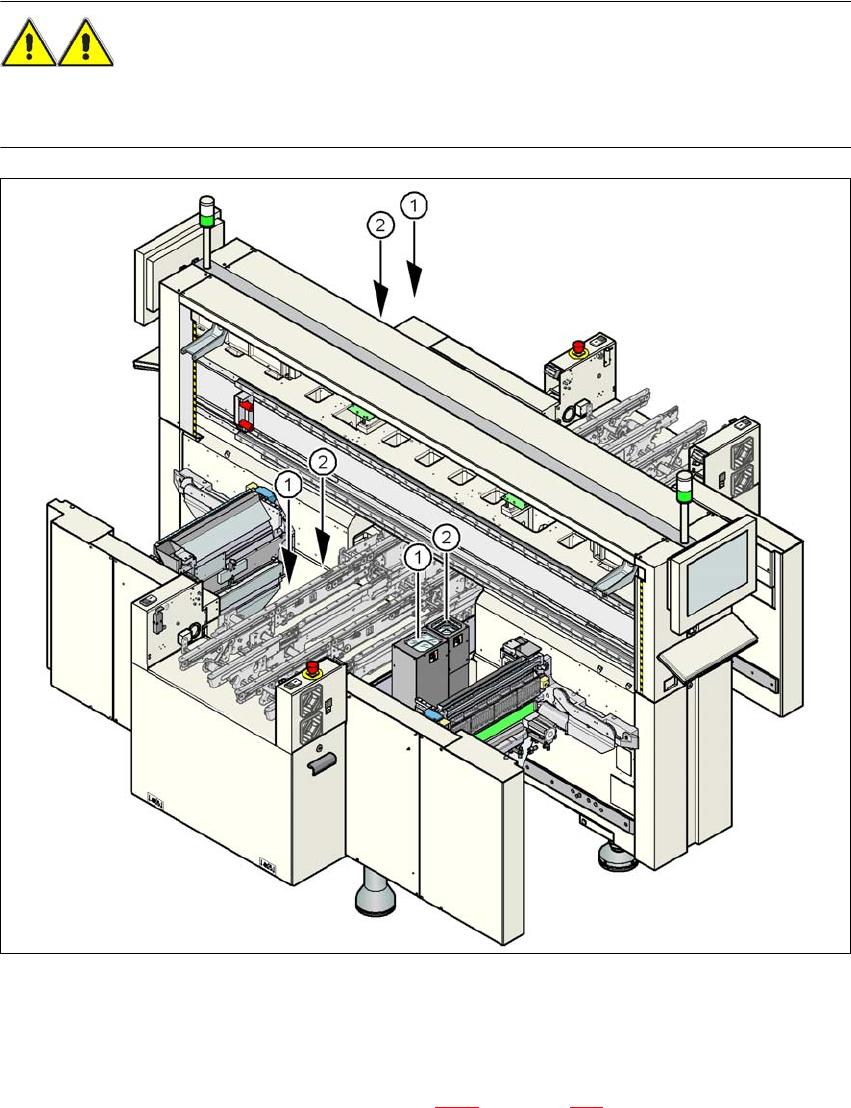

图
2.5 - 3
更换贴片头时
TwinStar
贴片头视像组件的安全说明
(1) 元件照相机 （静止， P&P， 33 型， 55 x 45）的装配位置 （参照 X3）
(2) 元件照相机 （静止， P&P， 25 型， 16 x 16）的装配位置 （参照 X3）
SIPLACE X 系列所有贴片机的装配位置见第 3.8.2
节，从第 163 页起。 2
