2 安全操作 用户手册 SIPLACE X 系列 2.5 操作贴片机的安全说明 源自软件版本 SR.70x.xx 2011 年 1 月中文版 70 2.5.10 持续工作期间 X 供料器组件温度将很高 2 图 2.5 - 6 持续工作期间 X 供料器组件温度将很高 (1) 温度信息板 ，部件号 03031926 -01 (2) 步进马达 小心 高温 2 在持续工作期间和温度超过 22 ° C 的环境下，步进马达 的温度可能会变得非常高。…
用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.5 操作贴片机的安全说明
69
2.5.9 持续工作期间 C&P20 贴片头温度将很高
2
图
2.5 - 5
持续工作期间
SpeedStar (C&P20)
贴片头温度将很高
(1) 温度信息板，部件号 03031926-01
(2) 星型轴马达外壳
(3) 手柄
小心
高温 2
在持续工作期间和温度超过 22°C 的环境下，星型轴马达外壳和贴片头上手柄的温度可能会变得
非常高。 接触这些部件时千万要小心。
2 安全操作 用户手册 SIPLACE X 系列
2.5 操作贴片机的安全说明 源自软件版本 SR.70x.xx 2011 年 1 月中文版
70
2.5.10 持续工作期间 X 供料器组件温度将很高
2
图
2.5 - 6
持续工作期间
X
供料器组件温度将很高
(1) 温度信息板，部件号 03031926-01
(2) 步进马达
小心
高温 2
在持续工作期间和温度超过 22°C 的环境下，步进马达的温度可能会变得非常高。 接触马达时千
万要小心。
用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.6 安全设备
71
2.6 安全设备
2.6.1 保护罩
2
图

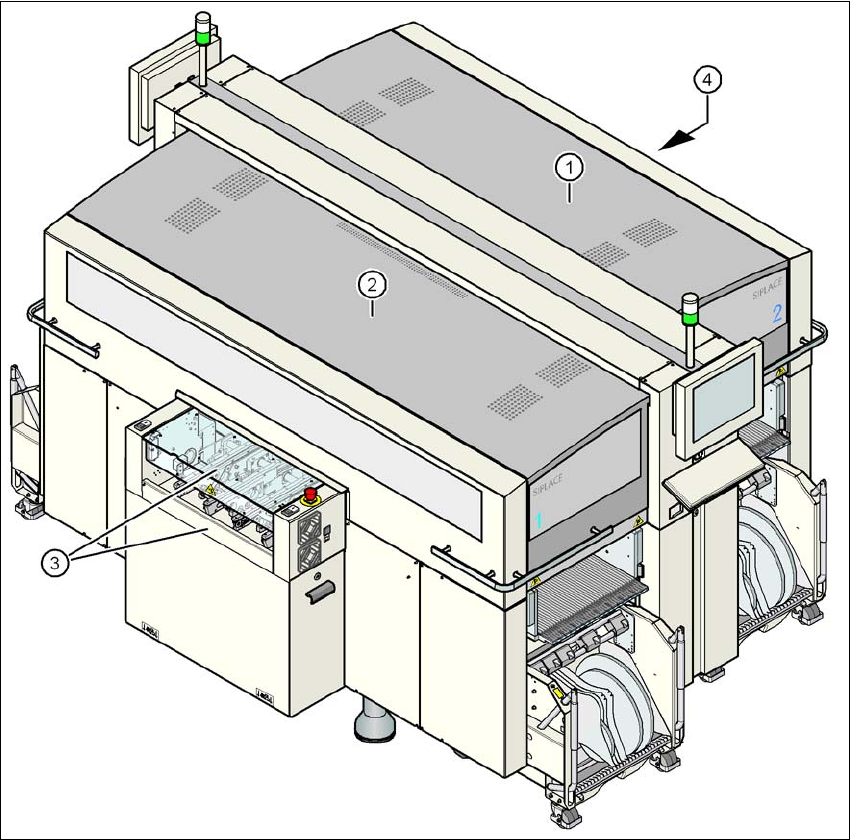

2.6 - 1
保护罩
(1) 短保护罩
(2) 长保护罩
(3) 输入带上的盖子和手动挡板
(4) 输出带上的盖板和手动挡板
2
悬臂的移动范围在两个可向上折起的保护罩 （1 和 2）之内。侧面防护网可防止从侧面进入贴片
机内。 PCB 传送导轨输入或输出带上的两个盖板 （3 和 4）可防止接触 PCB 传送导轨。
