用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.6 安全设备
71
2.6 安全设备
2.6.1 保护罩
2
图
2.6 - 1
保护罩
(1) 短保护罩
(2) 长保护罩
(3) 输入带上的盖子和手动挡板
(4) 输出带上的盖板和手动挡板
2
悬臂的移动范围在两个可向上折起的保护罩 （1 和 2）之内。侧面防护网可防止从侧面进入贴片
机内。 PCB 传送导轨输入或输出带上的两个盖板 （3 和 4）可防止接触 PCB 传送导轨。
2 安全操作 用户手册 SIPLACE X 系列
2.6 安全设备 源自软件版本 SR.70x.xx 2011 年 1 月中文版
72
功能 2
如果保护罩之一向上旋转，或者 PCB 传送导轨上的盖板之一升起，悬臂轴的主电源将立即断开。
悬臂轴将停止移动，而屏幕上将出现 “Close cover （关闭保护罩）”的信息。
-> 关闭保护罩并按下任何一个 Start （启动）按钮 （位置 1，见图 2.6 - 2
）以继续贴片。
2

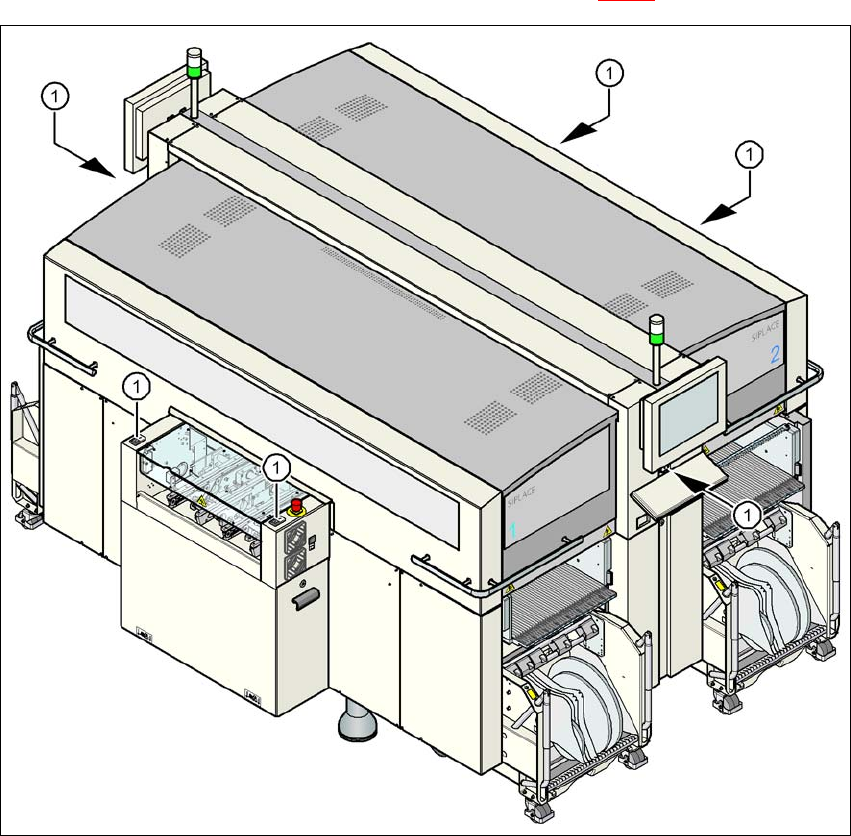

图
2.6 - 2
贴片机上
Start
（启动）按钮 （白色）的位置
(1) 贴片机上的 Start （启动）按钮 （白色）
用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.6 安全设备
73

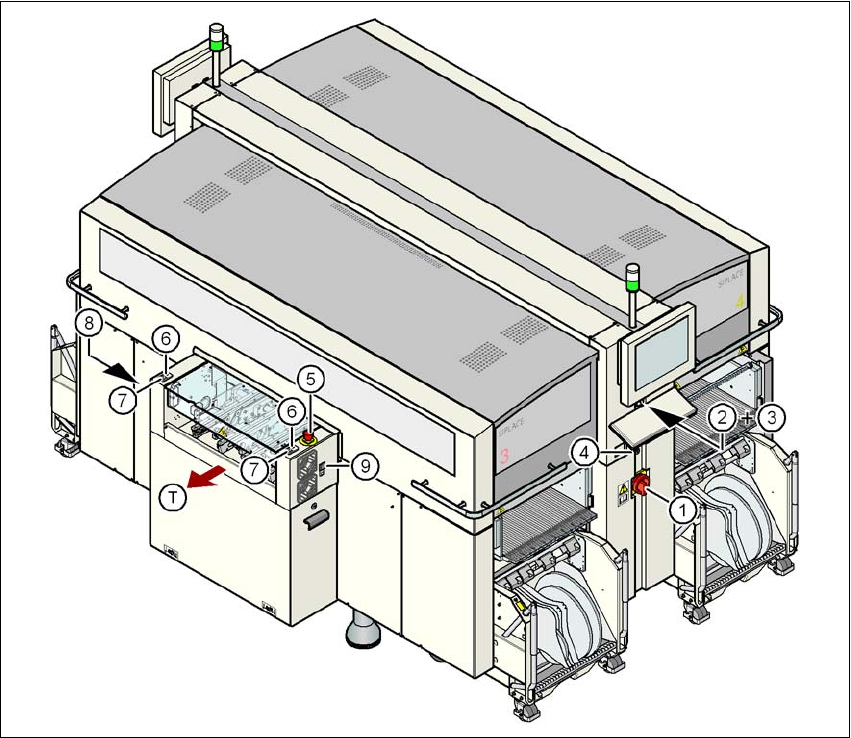

2.6.2 贴片机上的开关和按钮
2.6.2.1 贴片机上开关和按钮的位置
2
图
2.6 - 3
开关和按钮的位置
- PCB
输出侧视图
(1) 主电源开关
(2) 电源侧操作面板上的 Stop （停止）按钮 （黑色）
(3) 电源侧操作面板上的 Start （启动）按钮 （白色）
(4) 电源侧操作面板上的元件计数器
(5) 输出侧的 Emergency Stop （急停）按钮
(6) 输出侧的 Start （启动）按钮 （白色）
(7) 输出侧的 Stop （停止）按钮 （黑色）
(8) 料车装卸按钮 （黑色），料位 2
(9) 料车装卸按钮 （黑色），料位 3
(T) PCB 传送方向
