用户手册 SIPLACE X 系列 2 安全操作 源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.6 安全设备 83 2.6.5 手动挡板 2.6.5.1 料车位置上的手动挡板， SIPLACE X 系列 警告 2 如果至少每隔三个位置装置了供 料器组件或手动挡板 （干涉保护板） ，则可以确保 SIPLACE X 系列料车的使用安全性。 安装华夫盘固定器 时，其它空余位置也应安装 手动挡板。 也就是说，在 两个相邻供料…
2 安全操作 用户手册 SIPLACE X 系列
2.6 安全设备 源自软件版本 SR.70x.xx 2011 年 1 月中文版
82
2
图
2.6 - 8
急停回路
按下 Start （启动）按钮
否
否
是
否
否
是
是
否
是
2
激活
PCC
a
否
电压
Y 轴 0 V
X 轴 0 V
星形轴 0 V
DP 轴直流 40 V
Z 轴直流 40 V
激活
PCB 传送导轨 是
升降台 否
PCB 夹紧 否
宽度调节 否
激光光障传感器 否
废料带切割器 否
料车装卸装置 是
2
激活
PCC
a
否
电压
Y 轴 0 V
X 轴 0 V
星形轴 0 V
DP 轴直流 40 V
Z 轴直流 40 V
激活
PCB 传送导轨 否
升降台 否
PCB 夹紧 否
宽度调节 否
激光光障传感器 否
废料带切割器 否
料车装卸装置 是
a)PCC 组合继电器 K6
是
压缩
空气，最低至 0.5 MPa
(5.0 bar)?
Emergency Stop( 急停 ) 按
钮被按下了吗？
保护罩打开了吗？
料车
急停电路
被切断了吗？
安全模式
在用户界面上被激活了吗？
2
激活
PCC
a
是
电压
Y 轴直流 250 V
X 轴直流 250 V
星形轴 直流 145 V
DP 轴直流 40 V
Z 轴直流 40 V
激活
PCB 传送导轨 是
升降台 是
PCB 夹紧 是
宽度调节 是
激光光障传感器 是
废料带切割器 是
料车装卸装置 是
用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.6 安全设备
83
2.6.5 手动挡板
2.6.5.1 料车位置上的手动挡板， SIPLACE X 系列
警告 2
如果至少每隔三个位置装置了供料器组件或手动挡板 （干涉保护板），则可以确保 SIPLACE X
系列料车的使用安全性。 安装华夫盘固定器时，其它空余位置也应安装手动挡板。 也就是说，在
两个相邻供料器组件或供料器组件与华夫盘固定器之间不得超过一个空置的位置。
图
2.6 - 9
料车位置上的手动挡板，
SIPLACE X
系列
2
(1) 干涉保护板， SIPLACE X，部件号 00141226-xx
2 安全操作 用户手册 SIPLACE X 系列
2.7 贴片机中的剩余电压和放电时间 源自软件版本 SR.70x.xx 2011 年 1 月中文版
84
2.7 贴片机中的剩余电压和放电时间
按下 Emergency Stop （急停）按钮或关闭贴片系统，悬臂轴的直流 250 V 连接电压和星形轴的
直流 145 V 连接电压将在短时间放电，达到安全的剩余电压。
警告 2
贴片机使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3x380V，交流 3x400V，
或交流 3x415V ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电
压 - 即使关闭了主电源开关以后，也是如此。 因此，贴片机使用不当会导致死亡、严重的人身伤
害或设备严重损坏。
-> 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分 ）。
-> 电源单元和轴单元的挡板只能由具有适当资格和接受过培训的人员打开。
2

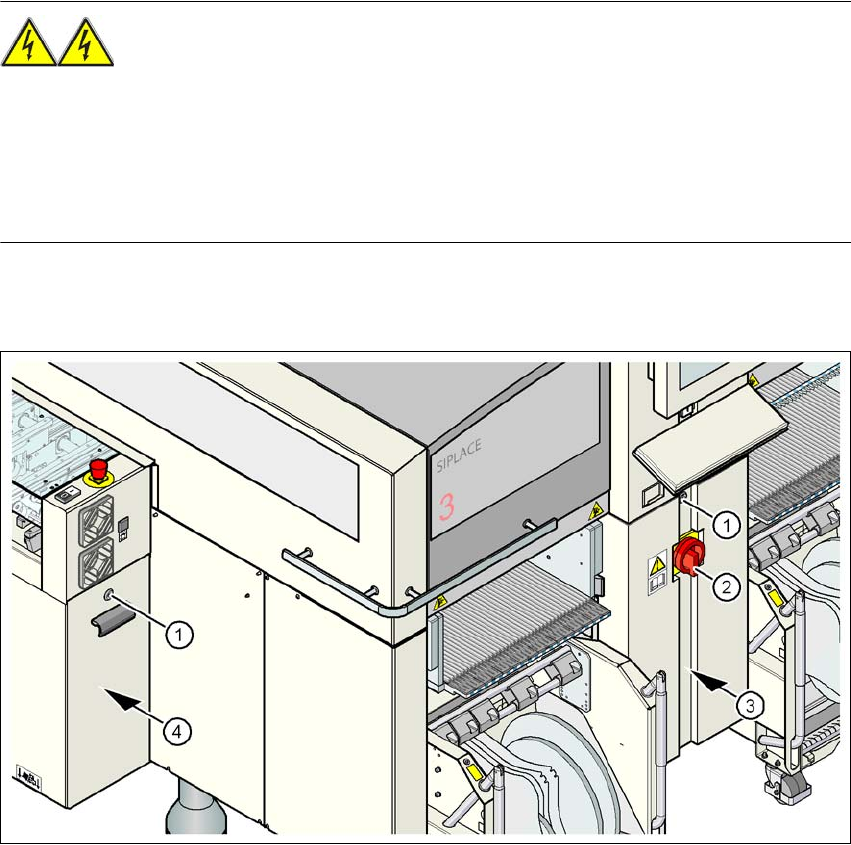

图
2.7 - 1
电源单元
(1) 带有罩螺栓的挂锁
(2) 主电源开关
(3) 保护罩后的电源单元
(4) 轴单元
