2 安全操作 用户手册 SIPLACE X 系列 2.8 停止压缩空气供给，释放压力 源自软件版本 SR.70x.xx 2011 年 1 月中文版 86 2.7.2 关闭主电源开关后的剩余电压和放电时间 2 小心 2 为避免丢失数据，在关闭贴片机前 ，应对下列标准进行评估 （紧急情况除外） ： - 贴片机是否完成了贴片机、设置 和面板数据的传输？ - 贴片机是否完成了 PCB 的 处理？ - 贴片机是否完成了启动阶段？ 2.8 停止压缩…
用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.7 贴片机中的剩余电压和放电时间
85

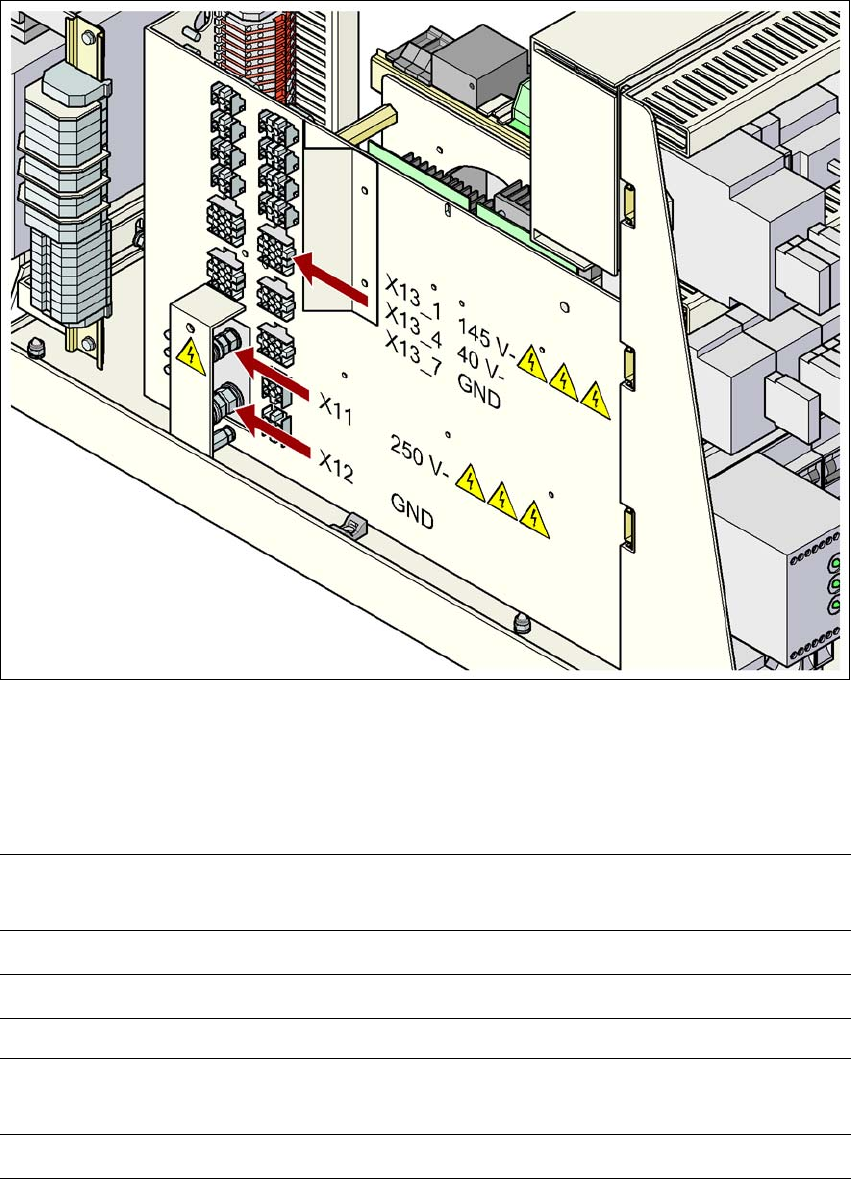

图
2.7 - 2
电源单元上的测量点
2.7.1 按下 Emergency Stop （急停）按钮后的工作电压、剩余电压和放电时间
2
2
X12 （地线）处测得的
插座 X11 和 X13_1 正常状态下的电压 急停后的剩余电压 放电时间
X11
直流 +250 V < 直流 10 V 7 秒
X13_1
直流 +145 V < 直流 10 V 50 秒
X3_7 (-) 处测得的
插座 X13_4
正常状态下的电压
急停后的剩余电压 放电时间
X13_4
直流 +40 V 直流 +40 V
-
2 安全操作 用户手册 SIPLACE X 系列
2.8 停止压缩空气供给，释放压力 源自软件版本 SR.70x.xx 2011 年 1 月中文版
86
2.7.2 关闭主电源开关后的剩余电压和放电时间
2
小心 2
为避免丢失数据，在关闭贴片机前，应对下列标准进行评估 （紧急情况除外）：
- 贴片机是否完成了贴片机、设置和面板数据的传输？
- 贴片机是否完成了 PCB 的处理？
- 贴片机是否完成了启动阶段？
2.8 停止压缩空气供给，释放压力
贴片机压缩空气的工作压力设为 0.50 ± 0.025 MPa （5.0 ± 0.25 bar）。 压缩空气装置的位置如
第 87
页图 2.8 - 1 中的 1 所示。 使用截止阀 （图 2.8 - 1 中的 2，第 87 页）可以中断贴片机中压
缩空气供给。
-> 使用贴片机钥匙打开罩锁。
-> 打开罩 （见图 2.8 - 1
，第 87 页）。
-> 将截止阀 （图 2.8 - 1
中的 1，第 87 页）的杠杆从垂直位置转到水平位置。
-> 观察工作压力计 （图 2.8 - 1
中的 5，第 87 页）。 接通贴片机后，压力在一分钟内降至 0
MPa (0 bar)。
小心
打开贴片机后，不要使用截止阀将压缩空气供给中断超过 30 分钟。 如果需要关闭气动系统更长
时间，以进行预防性维护保养工作，则必须用主开关关闭贴片机，并将其与电源断开连接。
X12 （地线）处测得的
插座 X11、 X13_1 和 X13_4 主电源开关关闭时的剩余电压 放电时间
X11
< 直流 10 V < 7 秒
X13_1
< 直流 10 V < 50 秒
X13_4
< 直流 10 V < 2 秒
用户手册 SIPLACE X 系列 2 安全操作
源自软件版本 SR.70x.xx 2011 年 1 月中文版 2.8 停止压缩空气供给，释放压力
87

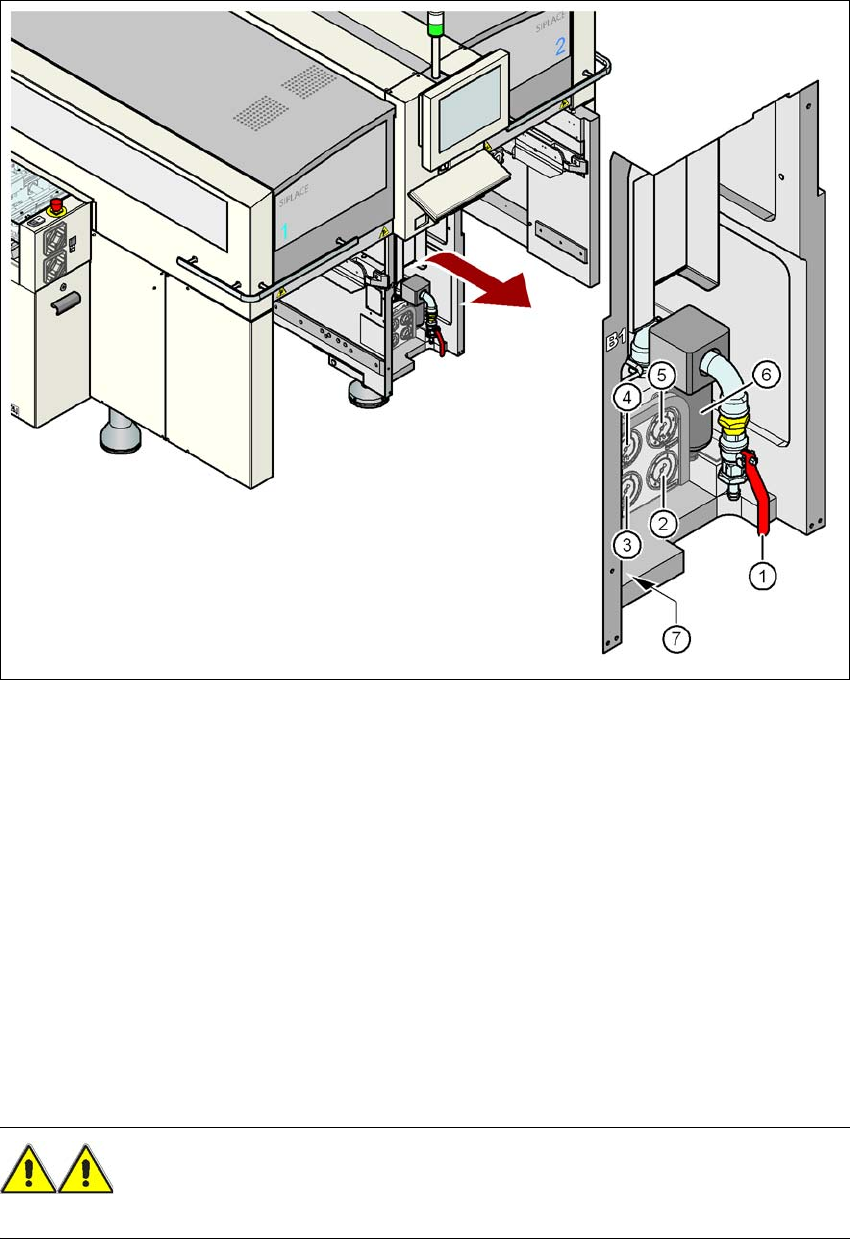

图
2.8 - 1
贴片机上的压缩空气装置
(1) 截止阀
(2) 贴片机元件供给压力的压力计
所需压力：0.48 ± 0.025 MPa， 4.8 ± 0.25 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(3) 悬臂分布器供给压力的压力计
所需压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(4) 散料盒式供料器组件供给压力的压力计
所需压力：0.25 ± 0.05 MPa， 2.5 ± 0.5 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(5) 输入压力的压力计
所需压力：0.5 -1.0 Mpa， 5 - 10 bar （显示范围：0 -1.0 MPa， 0 -10 bar)
(6) 压缩空气过滤器
(7) 用于固定气动装置的六角套筒螺丝
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 2
