CM602-L 维修手册 1.4 140 时检查 小一 次 [ 一周一次 ] Page 1-52 1.4.2 吸嘴座的清扫 ( 高速吸头、通用吸头 ) ∗ 虽然在此以高速吸头 (12 吸嘴 ) 为例进行说明，但是高速吸头 (8 吸嘴 ) 也是同样的步骤。 使用工具 棉纱布等·气枪·镊子·棉棒·清洁 纸 吸嘴座轴清扫用工具 (N610067369AA) 吸嘴过滤器装卸夹具 (N610032106AA) 需要时间 1 小时 要求 该维护作业…
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-51
1.4 140
小时检查一次
[
一周一次
]
1.4.1
彩色接触面板的清扫
使用工具
棉纱布等
需要时间
1
分钟

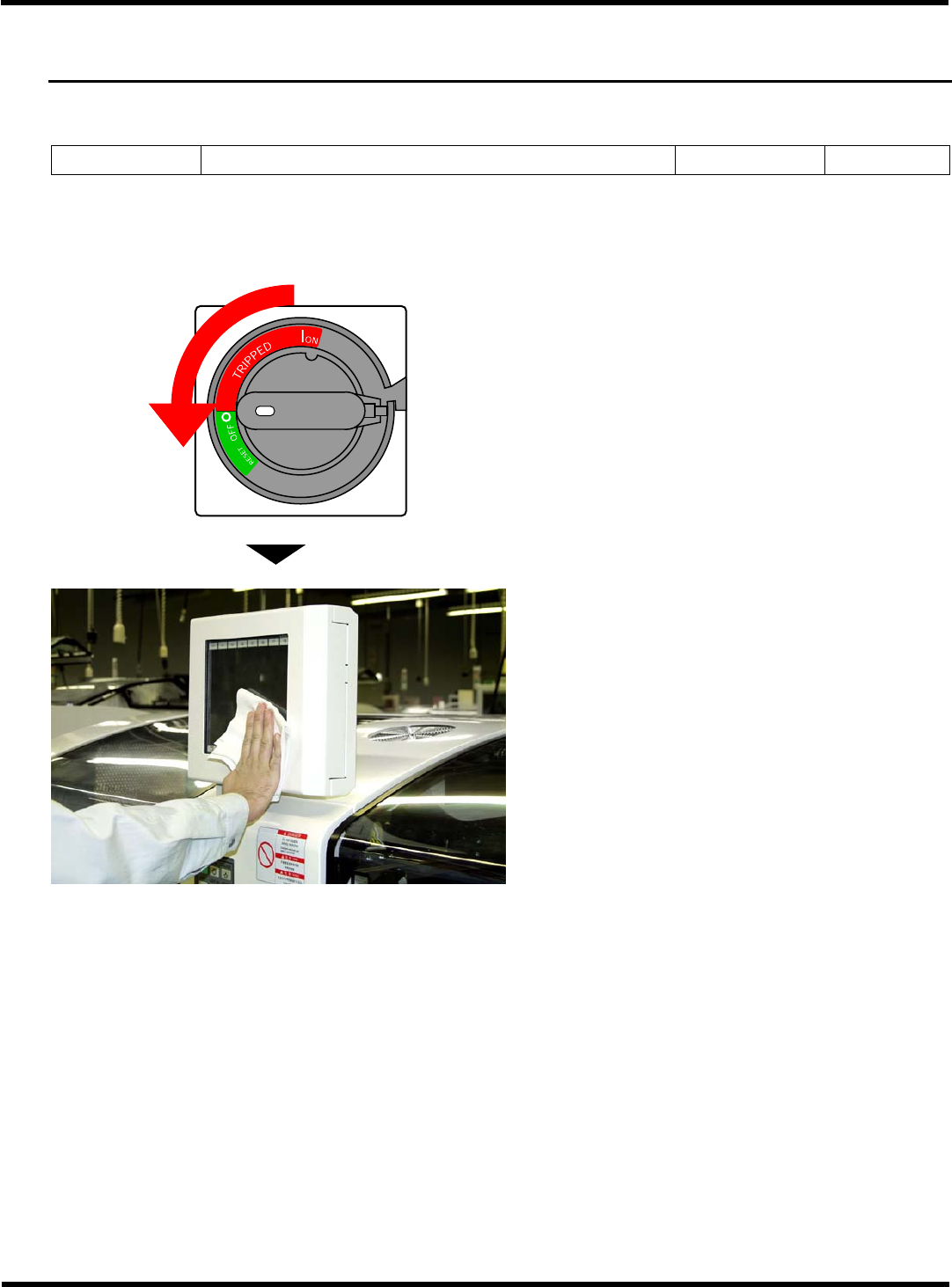

请对彩色接触面板进行清扫。
彩色接触面板上附着污垢是发生错误性操作的主要原因。
∗
对彩色接触面板除每周清扫一次以外，还应随时进行清扫。
1.
将电源开关置于
OFF (O)
。
2.
用干净柔软的布擦拭彩色接触面板。
∗
请不要使用溶剂。另外，注意不要撞击、损伤
彩色接触面板。
∗
如因污垢顽固，用棉纱布不易擦掉，可将棉纱
布稍微蘸些稀释的中性洗涤剂擦拭。
EJM8A-C-MMC01-A03-00
EJM4A-059P
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-52
1.4.2
吸嘴座的清扫
(
高速吸头、通用吸头
)
∗
虽然在此以高速吸头
(12
吸嘴
)
为例进行说明，但是高速吸头
(8
吸嘴
)
也是同样的步骤。
使用工具
棉纱布等·气枪·镊子·棉棒·清洁纸
吸嘴座轴清扫用工具
(N610067369AA)
吸嘴过滤器装卸夹具
(N610032106AA)
需要时间
1
小时
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
在此，对设置在移载吸头上的吸嘴座的清扫方法进行说明。
∗ 在进行维护作业时有必要拆卸供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装、
1.2.4
供料器工作台盖的拆卸和安装
”)
作业工序
1.
选择作业位置
(
工作台
)
2.
拆卸
A.
从移载吸头上卸下吸嘴座
B.
从吸嘴座上卸下吸嘴
3.
清扫
A.
吸嘴座及过滤器的清扫
B.
清扫吸嘴座的轴
4.
确认和安装吸嘴的配置
A.
把吸嘴安装在吸嘴座上
B.
确认吸嘴的配置
C.
把吸嘴座安装在移载吸头上
5.
再次确认吸嘴的配置
EJM8A-C-MMC01-A03-01
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-53

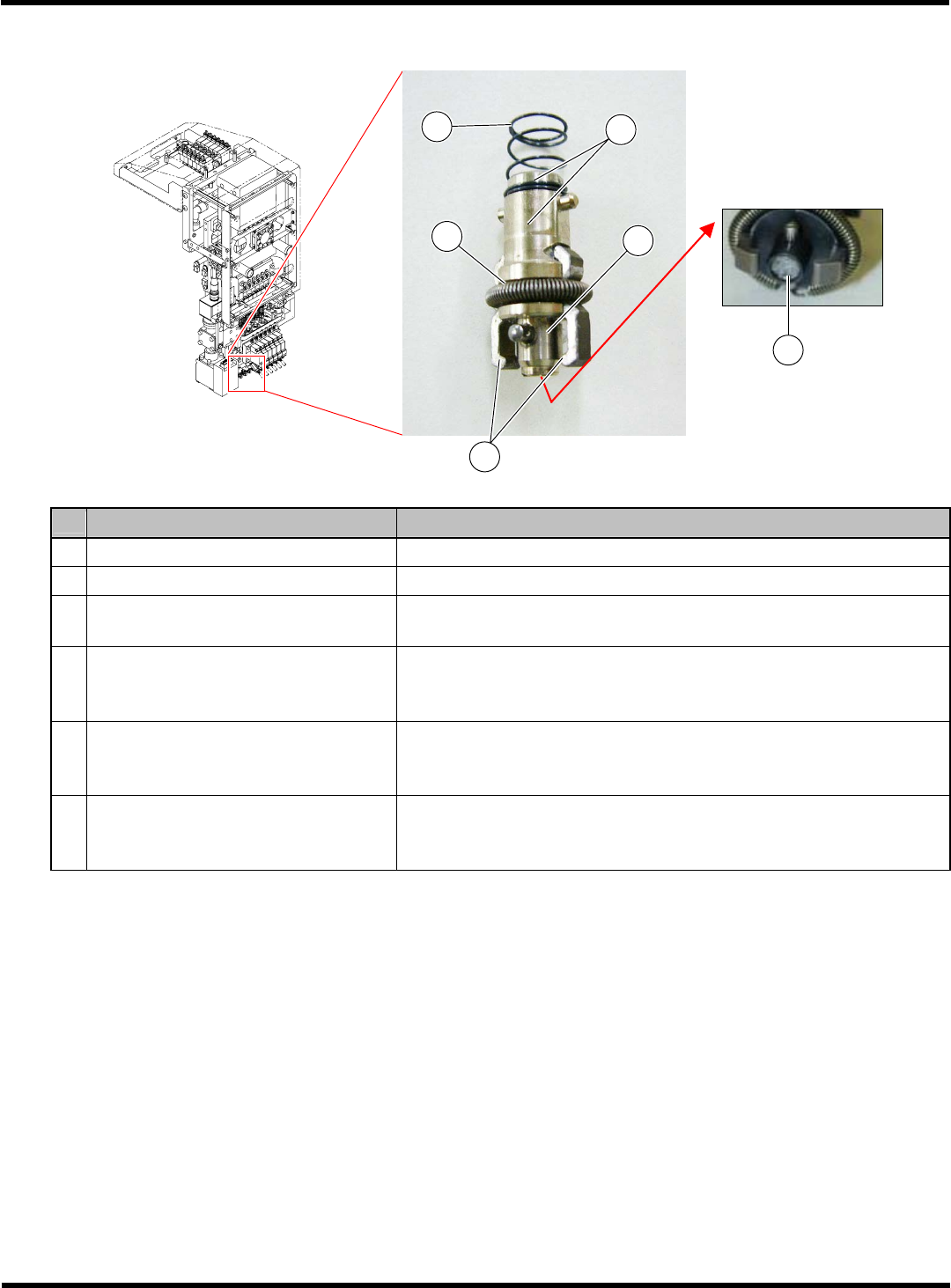

吸嘴座
移载吸头
(
高速吸头
(12
吸嘴
))
No.
名称
说明
吸嘴缓冲用弹簧
该弹簧上附着污垢，是造成吸嘴缓冲不良的主要原因。
吸嘴座的内外周边部位
吸嘴座内外周围附着污垢，是造成动作不良、吸着错误的主要原因。
吸嘴夹具爪压紧用弹簧
它是压紧夹具爪的部分。弹簧上附着污垢是造成吸嘴夹具不良的主要原
因。
吸嘴座锥形面
吸嘴座的锥形面上如果附着污垢，在夹紧吸嘴时将无法与吸嘴锥形面紧
密接触，容易发生空气泄漏。在这种状态下吸嘴将无法正常地吸着芯片，
是造成实装精度劣化，吸着错误等的主要原因。
夹具爪
是直接抓住吸嘴的部位。由于吸嘴是精密部件所以一旦夹具爪上附着污
垢它将无法正确地抓住吸嘴，产生空气泄漏。这是造成吸着、实装错误
的主要原因。
吸嘴过滤器
位于空气路径内。是防止空气中的灰尘进入机器内部的机器。此处如果
灰尘等污垢堆积吸嘴尖端部位真空的上升将变慢，无法充分发挥机器的
原有性能。
EJM8A-C-MMC01-A03-00
EJM4A-152E
444C-503P
6
EJM4A-074P
3
1
4
2
5
