CM602-L 维修手册 1.4 140 时检查 小一 次 [ 一周一次 ] Page 1-54 1. 选择作业位置 ( 工作台 ) 1. 使 < 维护动作 > 画面显示。 ( “1.1.2 维护动作 ”) 2. 选择工作台。 EJM8A-C-MMC01-A03-00 EJM8A-Mp-00 63 2
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-53
吸嘴座
移载吸头
(
高速吸头
(12
吸嘴
))
No.
名称
说明
吸嘴缓冲用弹簧
该弹簧上附着污垢，是造成吸嘴缓冲不良的主要原因。
吸嘴座的内外周边部位
吸嘴座内外周围附着污垢，是造成动作不良、吸着错误的主要原因。
吸嘴夹具爪压紧用弹簧
它是压紧夹具爪的部分。弹簧上附着污垢是造成吸嘴夹具不良的主要原
因。
吸嘴座锥形面
吸嘴座的锥形面上如果附着污垢，在夹紧吸嘴时将无法与吸嘴锥形面紧
密接触，容易发生空气泄漏。在这种状态下吸嘴将无法正常地吸着芯片，
是造成实装精度劣化，吸着错误等的主要原因。
夹具爪
是直接抓住吸嘴的部位。由于吸嘴是精密部件所以一旦夹具爪上附着污
垢它将无法正确地抓住吸嘴，产生空气泄漏。这是造成吸着、实装错误
的主要原因。
吸嘴过滤器
位于空气路径内。是防止空气中的灰尘进入机器内部的机器。此处如果
灰尘等污垢堆积吸嘴尖端部位真空的上升将变慢，无法充分发挥机器的
原有性能。
EJM8A-C-MMC01-A03-00
EJM4A-152E
444C-503P
6
EJM4A-074P
3
1
4
2
5
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-54
1.
选择作业位置
(
工作台
)
1.
使
<
维护动作
>
画面显示。
( “1.1.2
维护动作
”)
2.
选择工作台。
EJM8A-C-MMC01-A03-00
EJM8A-Mp-0063
2
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-55
2.
拆卸
A)
把吸嘴座从移载吸头上卸下
使用
<
维护动作
>
画面，把移载吸头移动到吸嘴交换作业位置上。然后请把吸嘴座卸下。
如果设置有选购件的吸嘴交换器，请在此卸下吸嘴。

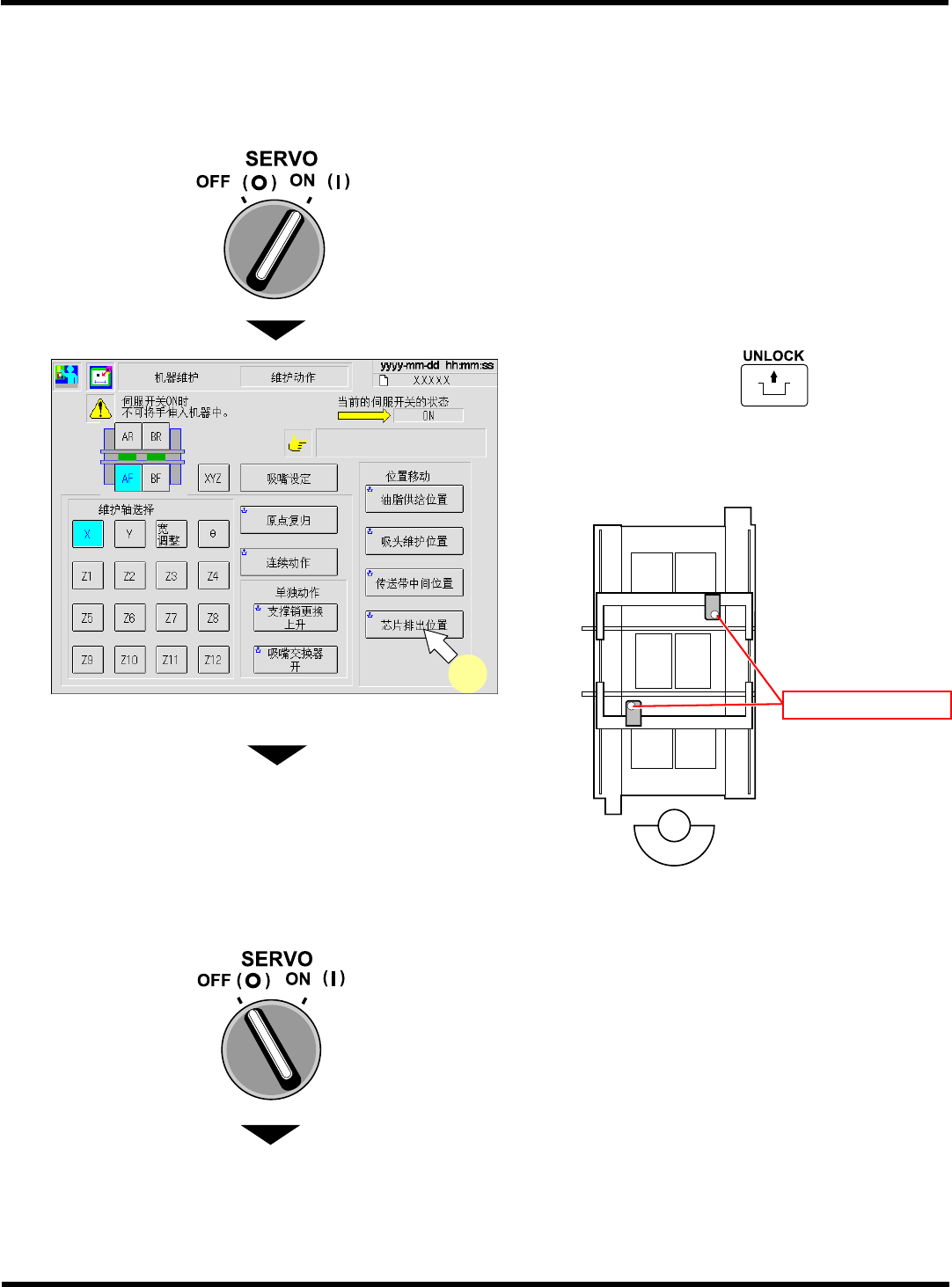

1.
确认安全盖是否是关着的。然后将伺服开
关置于
ON ( I )
。
2.
按动操作面板上的
+
[
芯片排出
位置
]
。
•
吸头将移动到芯片的排出位置上。
3.
将伺服开关置于
OFF (O)
。
4.
打开安全盖。
下一页
EJM8A-C-MMC01-A03-00
EJM8A-Mp-0063
2
EJM4A-100E
芯片的排出位置
