CM602-L 维修手册 1.4 140 时检查 小一 次 [ 一周一次 ] Page 1-67 1.4.3 移载吸头的清扫 ( 多功能吸头 ) 使用工具 一字螺丝刀·气枪·棉纱布·棉棒· 镊子·扳手 (7 mm) · 专用六角扳手 (N510046569AA) 需要时间 20 分钟 在此，将对移载吸头的吸嘴座和真空 过滤器的清扫进行说明。 首先应了解各元件的功能，按步骤进 行维护。 ∗ 在进行维护作业时有必要拆卸供料器工作台 盖和整体…
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-66
当安装后的吸嘴上出现配置错误时
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
将吸嘴重新安装在正确的配置上。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM4A-085P
EJM8A-C-MMC01-A03-00
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-67
1.4.3
移载吸头的清扫
(
多功能吸头
)
使用工具
一字螺丝刀·气枪·棉纱布·棉棒·镊子·扳手
(7 mm)
·
专用六角扳手
(N510046569AA)
需要时间
20
分钟
在此，将对移载吸头的吸嘴座和真空过滤器的清扫进行说明。
首先应了解各元件的功能，按步骤进行维护。
∗ 在进行维护作业时有必要拆卸供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装、
1.2.4
供料器工作台盖的拆卸和安装
”)
吸嘴和吸嘴座
吸嘴是直接接触实装部品，进行吸着、实装的工具。
吸嘴座位于移载吸头的下方，用于夹住吸嘴。
移载吸头
吸嘴
(
有吸着垫圈
)
吸嘴座锥形面
如果吸嘴座的锥形面上附着污垢，抓住吸嘴时无
法与吸嘴锥形面密切接触，会产生空气泄漏的现
象。在此状态下吸嘴将不能正常地吸着部品。这
是发生实装精度劣化、吸着错误等的主要原因。
吸嘴反射板
是黑色树脂部分。为防止表面出现污垢而带有一
层特殊保护物质。它会反射来自
LED
的照明灯
光进行部品识别。该部分上出现污垢，是造成识
别错误的主要原因。
吸嘴尖端部
(
吸嘴部位
)
是直接与部品接触的吸着部分。如果侧面附着有
污垢，在识别时会形成阴影，它是造成识别错误
的主要原因。另外，吸着孔上出现污垢，也是造
成吸着错误的主要原因。
吸着垫圈
为了更加稳定地完成吸着，有的吸嘴上带有与部
品形状一致的吸着垫圈。该吸着垫圈如有裂纹，
会引起空气泄漏，它是造成吸着错误的主要原
因。
吸嘴锥形面
是被卡住移载吸头的吸嘴座部分。锥形面和卡槽
内附着污垢、尘埃是造成空气泄漏、卡住不良的
主要原因。
EJM8A-C-MMC01-A03-02
∗∗∗∗∗
443C-310E
443C-344E
吸嘴座
吸嘴座锥形面
吸嘴反射板
吸嘴尖端部
(
吸嘴部位
)
吸着垫圈
吸嘴锥形面
卡槽
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-68

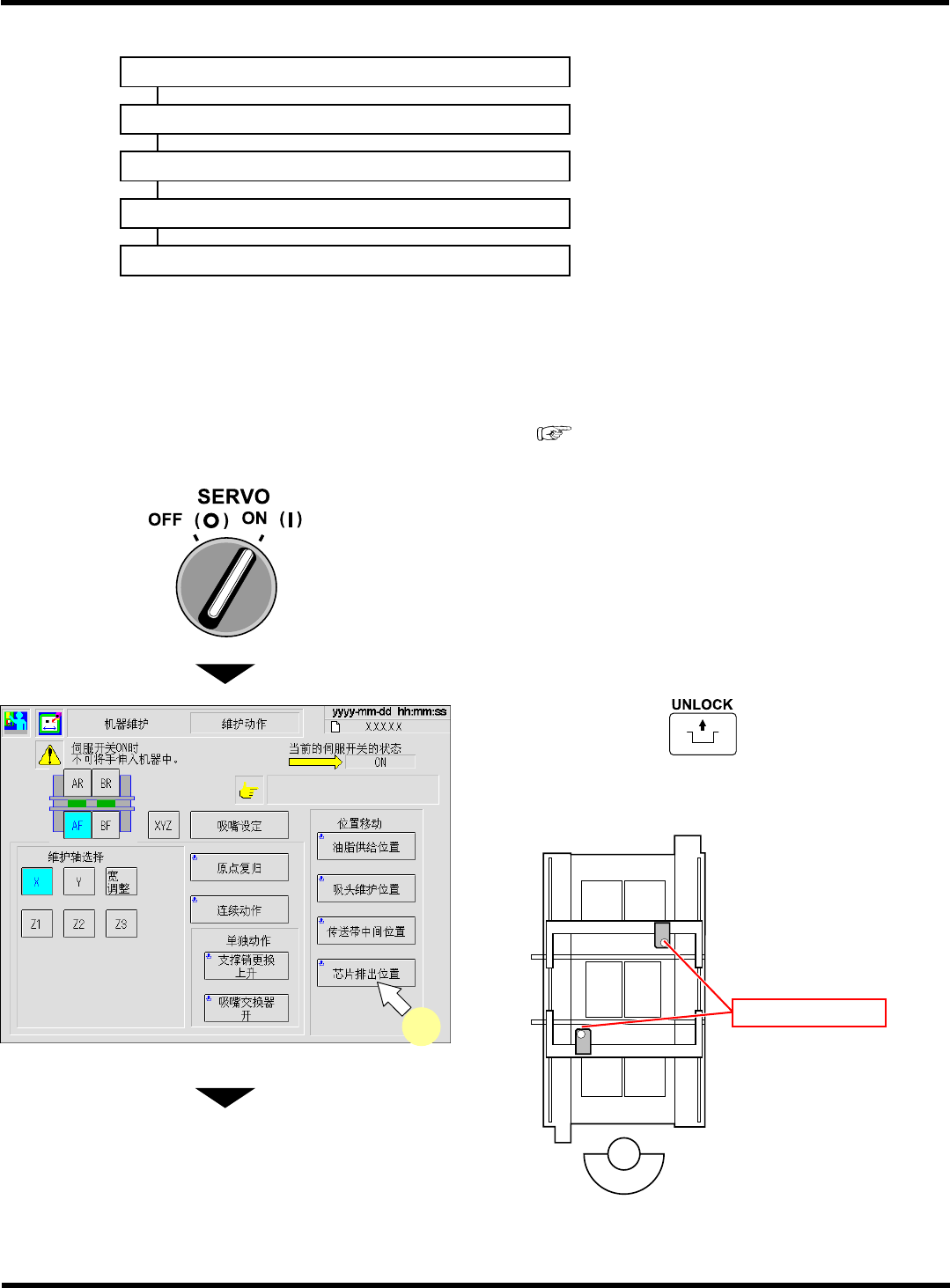

作业工序
1.
吸嘴的拆卸
2.
吸嘴座锥形面的清扫
3.
吸嘴过滤器的清扫
4.
吸嘴的安装
5.
吸嘴配置的再确认
1.
吸嘴的拆卸
请使用
<
维护动作
>
画面，把吸头装置移动到维护位置上。然后拆卸吸嘴。
1.
使
<
维护动作
>
画面显示。
( “1.1.2
维护动作
”)
2.
将伺服开关置于
ON ( I )
。
3.
按操作面板上的
+
[
芯片排出位
置
]
。
•
吸头将移动到芯片排出位置上。
下一页
前面
EJM8A-C-MMC01-A03-01
EJM8A-Mp-0082
3
EJM4A-100E
芯片排出位置
