CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-71
3.
吸嘴过滤器的清扫

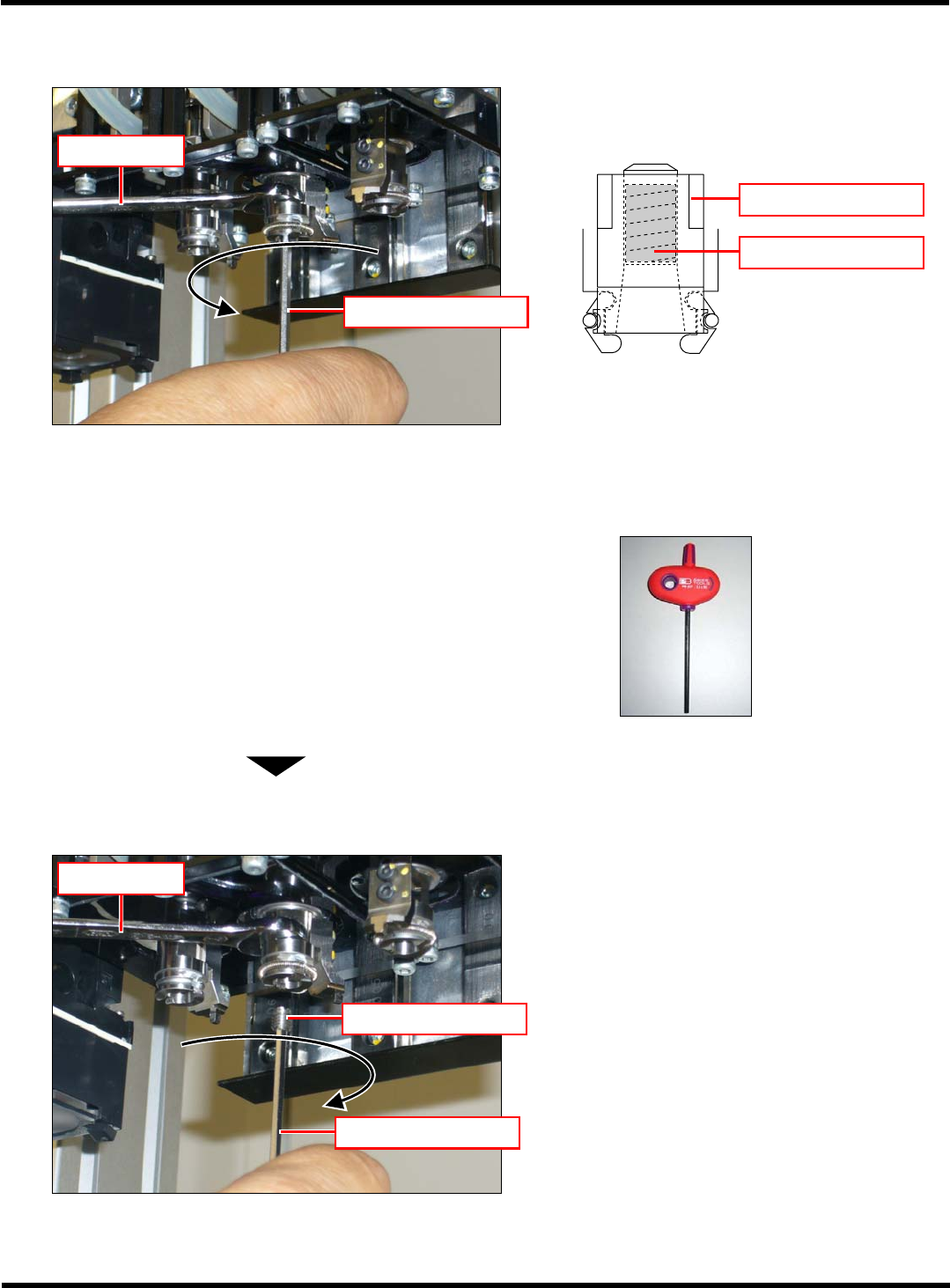

1.
使用专用六角扳手和扳手
(7 mm)
，取出
吸嘴过滤器。
∗
请务必使用专用六角扳手。
在使用一般的六角扳手时，如果错误地选择尺
寸小的扳手，有可能捅破过滤器并导致损坏。
[专用六角扳手]
EJM8A-024P
2.
用气枪清扫过滤器。
3.
把吸嘴过滤器套在专用六角扳手上，然后
拧到吸嘴座上。
∗
为使轴不转动，请用扳手固定的状态下进行作
业。
∗
因过滤器很小，所以注意别弄掉了。
∗
按照此步骤进行过滤器清扫后，如果无法弄干
净，请更换过滤器。
EJM8A-C-MMC01-A03-02
4H4C-406E
吸嘴过滤器
吸嘴座
4X3C-427P
专用六角扳手
扳手
4X3C-428P
专用六角扳手
吸嘴过滤器
扳手
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-72

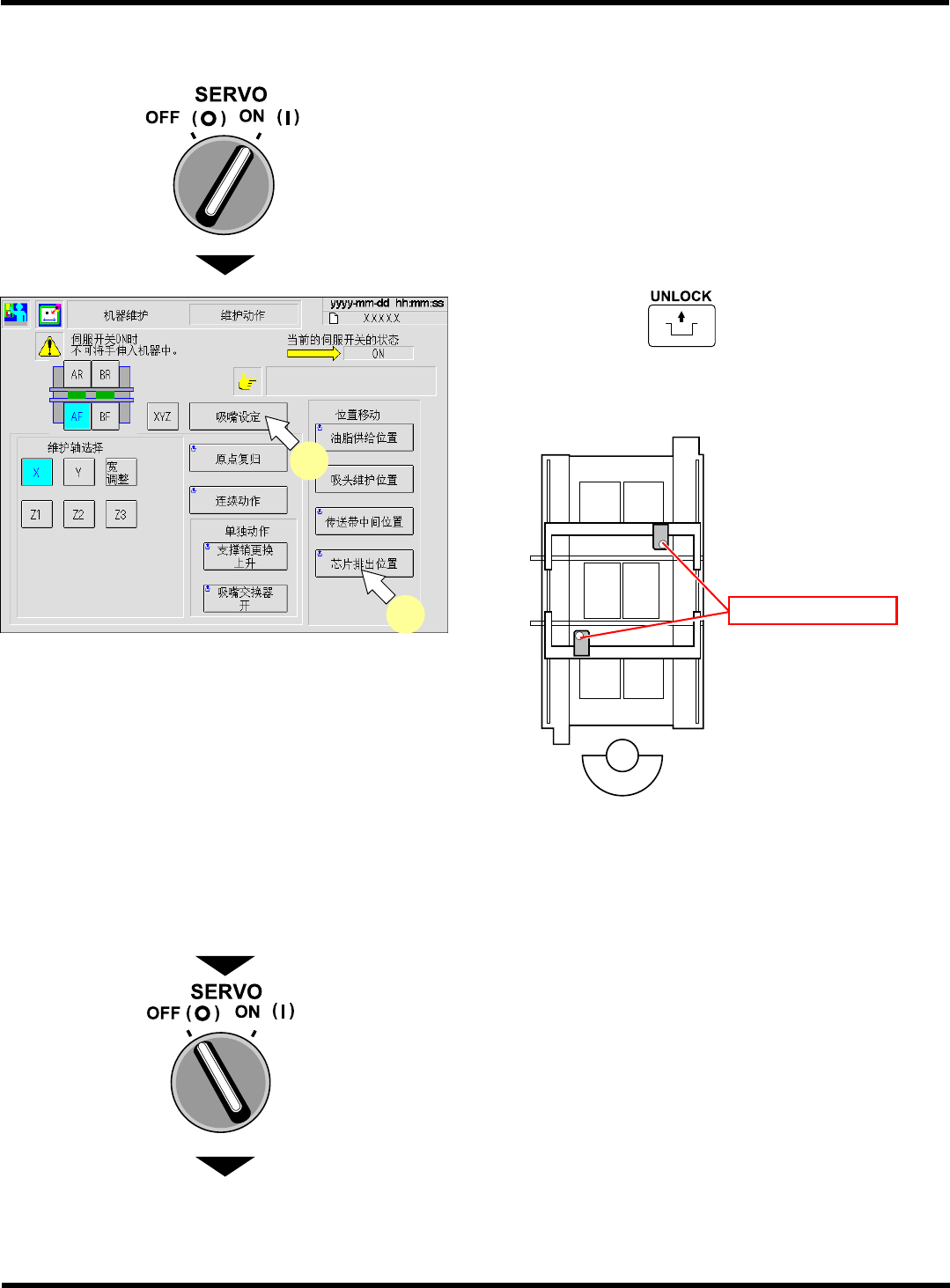

4.
吸嘴的安装
1.
关闭安全盖，将伺服开关置于
ON ( I )
。
2.
按操作面板的
+
[
芯片排出位
置
]
。
•
吸头将移动到芯片排出位置上。
前面
3.
按
[
吸嘴设定
]
。
•
[
吸嘴设定
]
的画面将被显示。请在画面上确认吸
嘴配置的同时，进行如下步骤的操作。
4.
将伺服开关置于
OFF (O)
。打开安全盖。
下一页
EJM8A-C-MMC01-A03-01
EJM8A-Mp-0082
2
3
EJM4A-100E
芯片排出位置
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-73
移载吸头尖端部
5.
旋转
θ
方向止动器使之面向操作人员一
侧。
∗
改变止动器的方向，以便在确认吸嘴方向的同
时能够进行安装作业。
∗
设定时，应将
θ
方向止动器的突起部位与吸嘴缘
部的较狭窄的沟槽相一致。否则会降低实装的
精度。

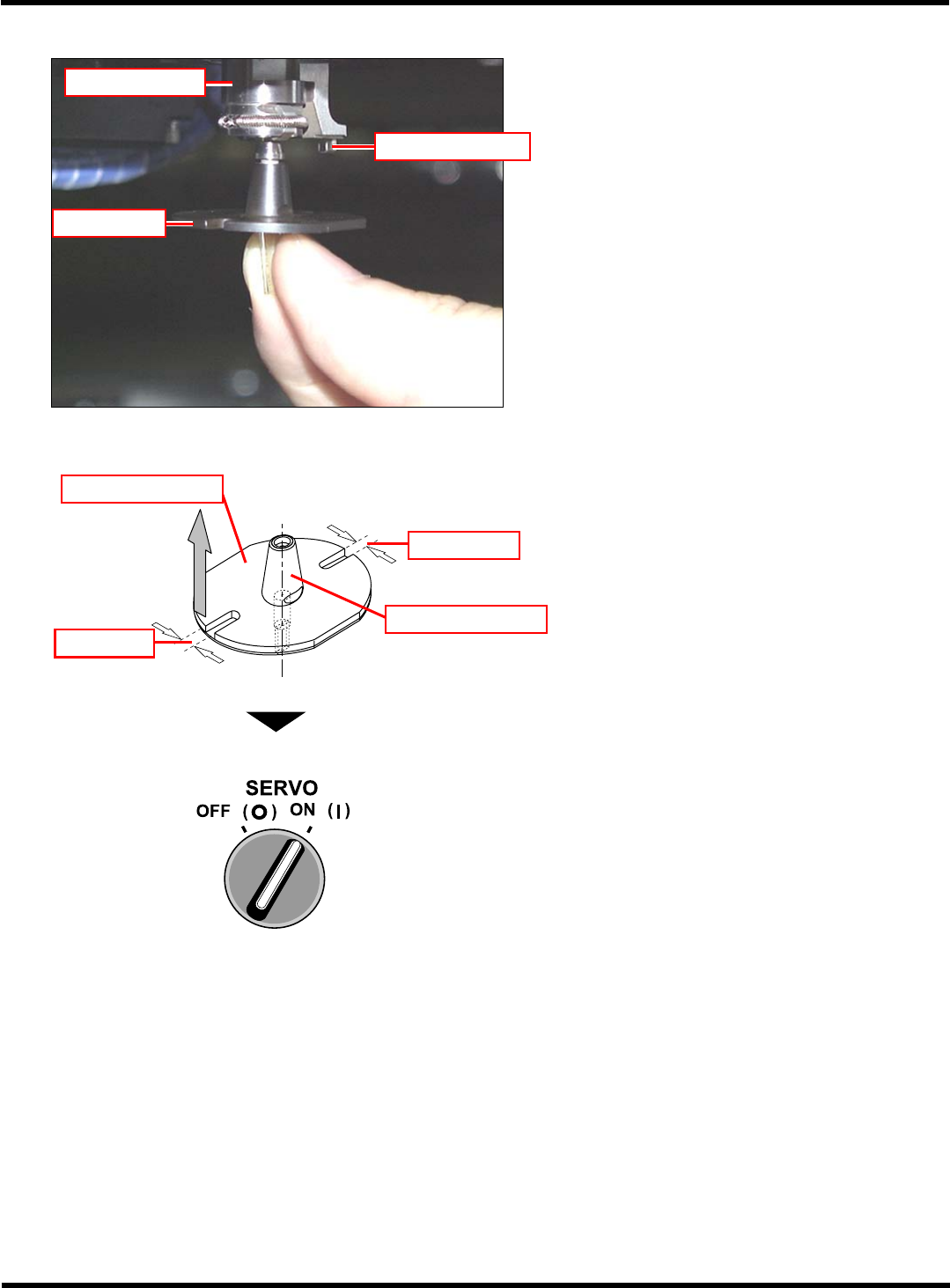

6.
安装吸嘴。
∗
将吸嘴的窄一侧沟槽与吸嘴座的
θ
方向止动器
对在一起，同时将吸嘴从正下方垂直上顶，轻
轻地推至被夹住的位置。
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
∗∗∗∗∗
443C-303E
较狭窄的沟槽
较宽的沟槽
吸嘴锥形面
刻印
(
吸嘴
No.)
443C-348P
θ
方向止动器
吸嘴
吸嘴座
