CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-78
1.4.5
线路照相机玻璃罩的清扫
使用工具
棉纱布等
需要时间
1
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
请按下述步骤，清扫线路照相机玻璃罩。玻璃罩上附着灰尘等污物，是产生识别错误的主要原因。
∗ 在维护作业时有必要拆下供料器工作台上的盖。
(
“1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
将臂往里面推。
4.
清除线路照相机玻璃照明罩上的灰尘等污
物。
∗
请注意勿使遮光板发生变形。遮光板发生变形，
是产生识别错误的主要原因。
∗
请使用软棉纱布清扫玻璃罩。同时，请注意不
要让玻璃罩的表面受到损伤。若玻璃罩受到损
伤，则照相机有无法正常拍摄的危险。
5.
关闭安全盖。
6.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
4Z4C-496P
遮光板
玻璃
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-79

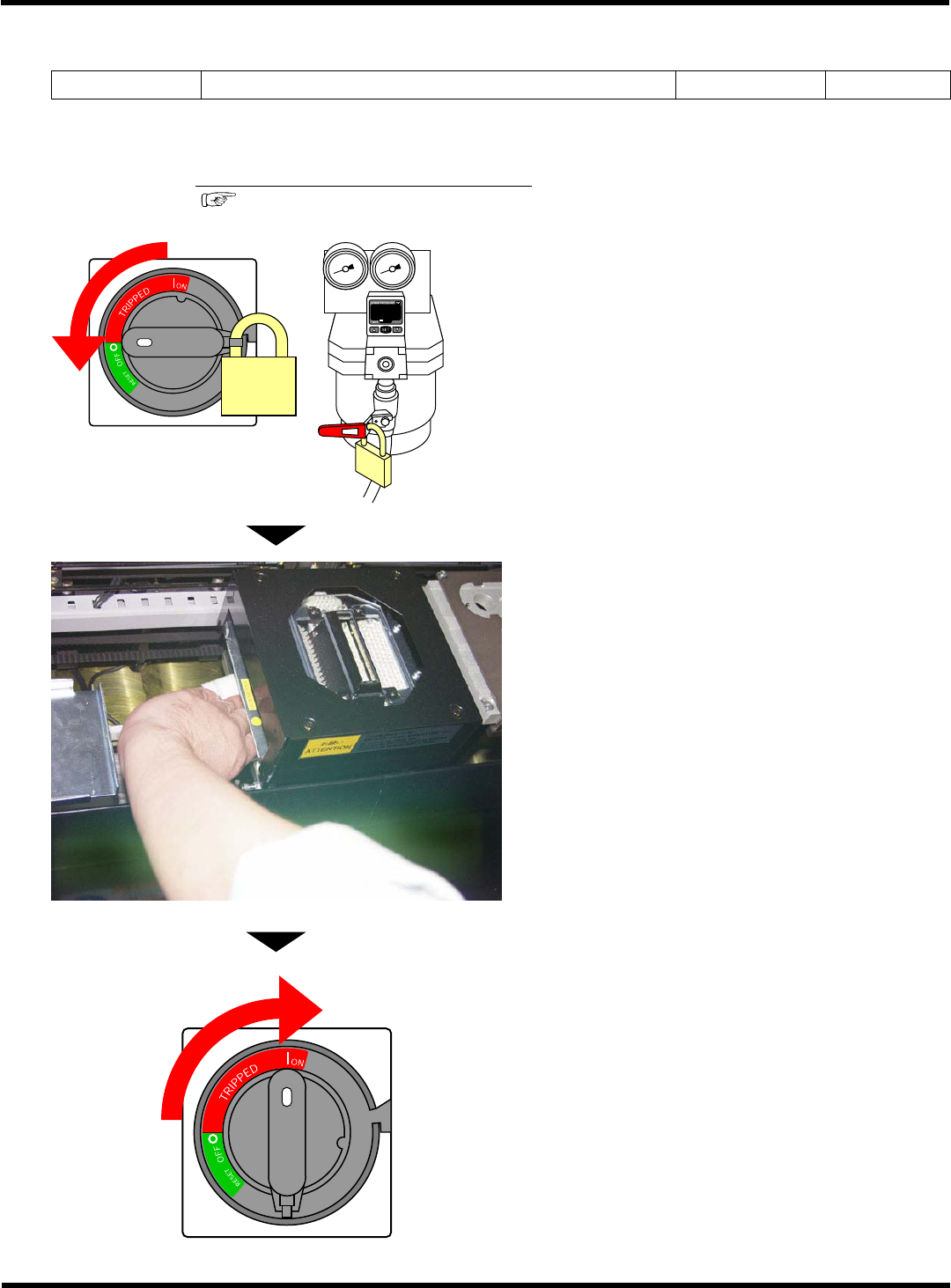

1.4.6
线路照相机透镜玻璃罩的清扫
使用工具
棉纱布等
需要时间
5
分钟
透镜玻璃罩上附着芯片、污物是造成线路照相机在识别芯片零件时发生错误的主要原因。请定期进
行玻璃罩的清扫。
∗ 维护作业时有必要将供料器工作台盖拆下。
(
“1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
的同时，停止空
气的供给。
∗
请锁上电源开关和主空气阀。
2.
打开安全盖。
3.
将臂往里面推。
4.
确认吸头、吸嘴未落下，然后握住臂的中
心部位，轻轻地推到内侧。
5.
用棉纱布等从照明和线性照相机之间擦拭
灰尘。
∗
请从左侧或前侧擦拭灰尘。
•
可以使用将软棉纱布绑在筷子状的细棒上等工
具来轻轻地擦拭玻璃罩的表面，但在擦拭时绝
对不可用力，或使用溶剂。另外，请不要使用
金属性质的细棒。玻璃罩的表面附有防止反射
的涂层膜，涂层膜如果因溶剂或摩擦产生损伤，
则照相机有无法正常拍摄的危险。
6.
关闭安全盖。
7.
将电源开关置于
ON ( I )
。
EJM4A-132E
EJM8A-C-MMC01-A03-00
EJM4A-045P
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-80

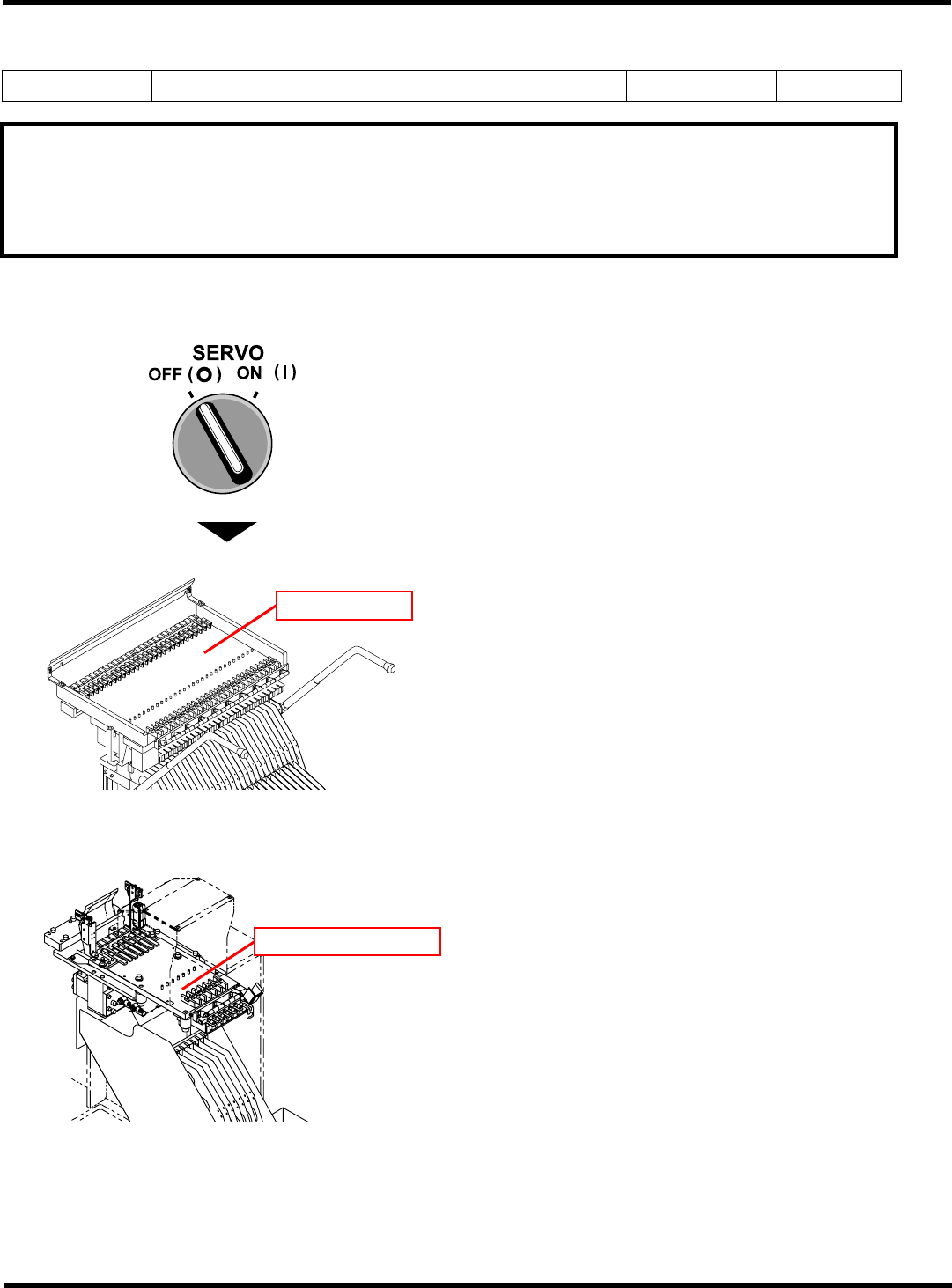

1.4.7
供料器的安装面的清扫
使用工具
吸尘器·毛刷等
需要时间
1
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
在将供料器安装到整体交换台车，以及
6
连供料器搭载部上之前，请按照如下顺序对安装面进行
清扫。安装面附着污物，是发生吸着等错误的主要原因。
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
用吸尘器和毛刷等清扫安装面。
•
清扫时请不要使用气枪。污物等一旦飞散到机
器内部会引发实装质量恶化或机械故障。
<6
连供料器搭载部
>
•
直接托盘供料器右邻的供料器盖为固定式。
EJM8A-C-MMC01-A03-00
4Z4C-15XYC1AA
安装面
EJK1A-007E
供料器安装面
