CM602-L 维修手册 1.4 140 时检查 小一 次 [ 一周一次 ] Page 1-82 1.4.9 部品厚度传感器 (12 吸嘴用选购件 ) 的清扫 使用工具 棉纱布等 需要时间 1 分钟 如果灰尘等污物附着在投光部、 受光部的玻璃上， 就会成为部品厚度计测发生错误的原因。 请定期 清扫玻璃。 ∗ 仅限于高速吸头 (12 吸嘴 ) 类型的作业。 1. 将伺服开关置于 OFF ( O ) 。 2. 打开安全盖。 3. 用棉纱布擦…

100%1 / 504
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]
Page 1-81
1.4.8
基板弯曲传感器
(
选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟
如果灰尘等污物附着在基板弯曲传感器的投光部、受光部的透镜上，就会成为基板弯曲计测发生错
误的原因。请定期清扫透镜。
1.
将伺服开关置于
OFF ( O )
。
2.
打开安全盖。
3.
用棉纱布擦拭基板弯曲传感器的投光部、
受光部的透镜。
•
清扫透镜时，请使用软棉纱布。另外，请注意
不要刮伤透镜表面。若透镜受到损伤，则有可
能无法正常计测基板弯曲。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
传感器透镜
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]

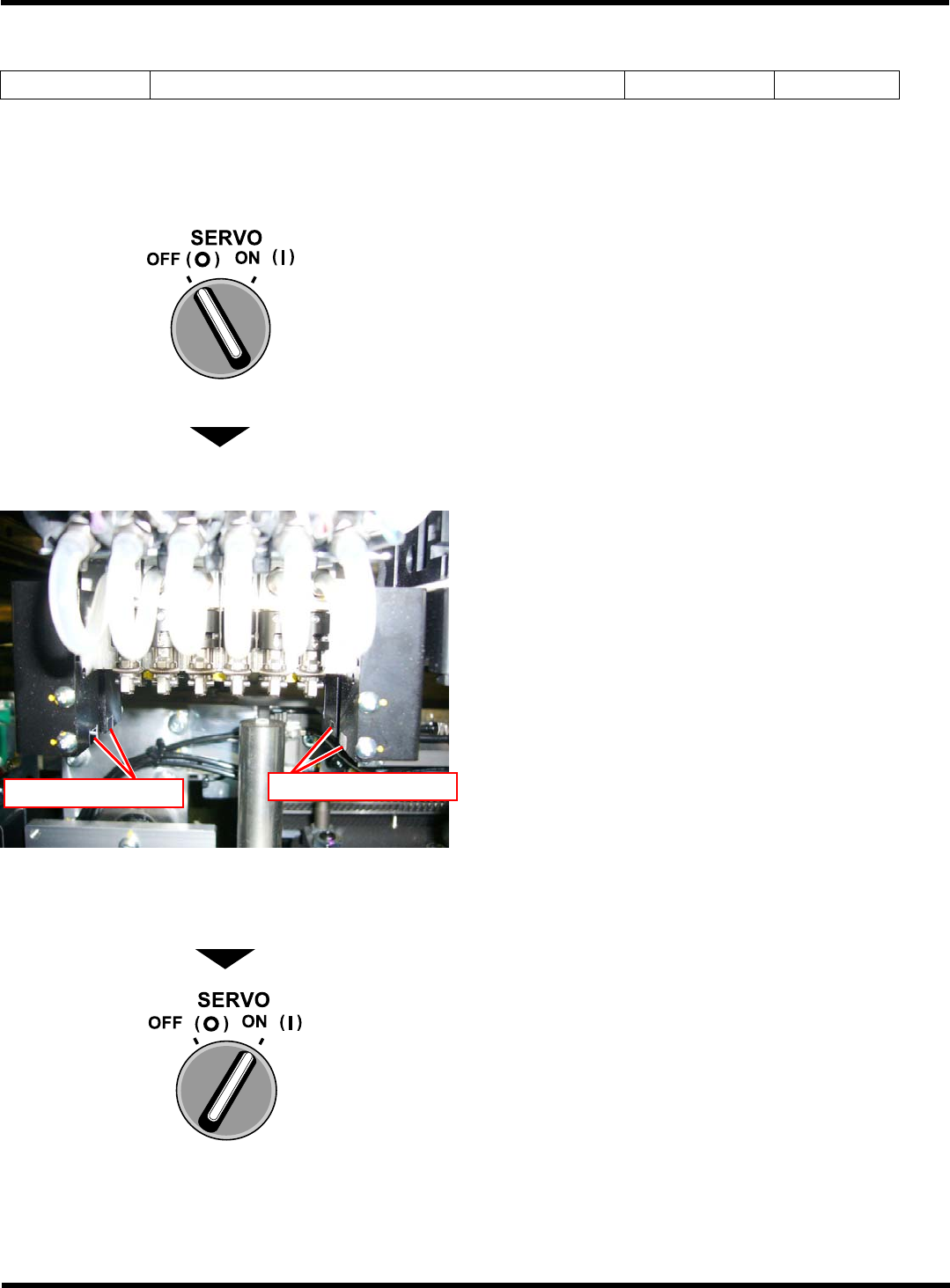

Page 1-82
1.4.9
部品厚度传感器
(12
吸嘴用选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟
如果灰尘等污物附着在投光部、受光部的玻璃上，就会成为部品厚度计测发生错误的原因。请定期
清扫玻璃。
∗
仅限于高速吸头
(12
吸嘴
)
类型的作业。
1.
将伺服开关置于
OFF ( O )
。
2.
打开安全盖。
3.
用棉纱布擦拭部品厚度传感器的投光部、
受光部的玻璃。
•
清扫玻璃时，请使用软棉纱布。另外，请注意
不要刮伤玻璃表面。若玻璃受到损伤，则有可
能无法正常计测部品厚度。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
EJM8A-004P
受光部玻璃
投光部玻璃
CM602-L
维修手册
1.4 140
时检查
小一次
[
一周一次
]

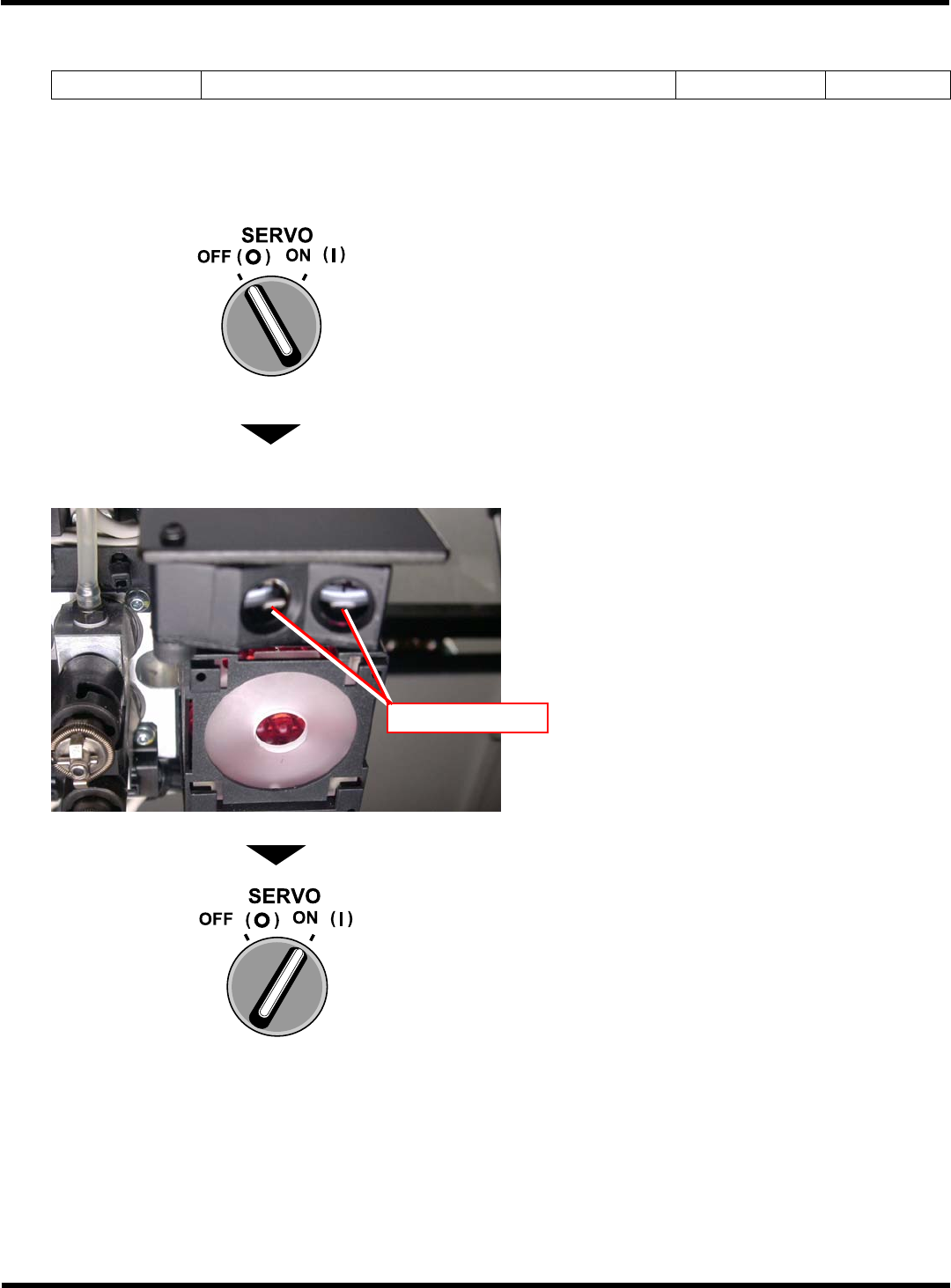

Page 1-83
1.4.10
部品厚度传感器
(8
吸嘴用选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟
如果灰尘等污物附着在投光部、受光部的玻璃上，就会成为部品厚度计测发生错误的原因。请定期
清扫玻璃。
∗
为限于通用吸头
(8
个吸嘴
)
类型的作业。
1.
将伺服开关置于
OFF ( O )
。
2.
打开安全盖。
3.
用棉纱布擦拭部品厚度传感器的投光部、
受光部的玻璃。
•
清扫玻璃时，请使用软棉纱布。另外，请注意
不要刮伤玻璃表面。若玻璃受到损伤，则有可
能无法正常计测部品厚度。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-C-MMC01-A03-00
EJM8A-018P
受光部玻璃
投光部玻璃
