CM602-L 维修手册 1.6 560 小时检查一次 [ 每月一次 ] Page 1-116 4. 安装 1. 将吸嘴设置到吸嘴交换器上。 ∗ 请在画面上确认配置状况的同时，正 确地加以 安装。 2. 关闭安全盖。 3. 将伺服开关置于 ON ( I ) 。 4. 按功能键 。 5. 按操作面板上的 + [ 吸嘴交换器 闭 ] 。 • 将关闭吸嘴交换器的挡板。 6. 按功能键的 数次。 • < 主菜单 > 画面将被显示。 …
CM602-L
维修手册
1.6 560
小时检查一次
[
每月一次
]
Page 1-115
B)
吸嘴交换器的清扫
(
对高速吸头
(12
吸嘴
)
用这为选购件
)
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF (O)
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电。
)
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
清扫吸嘴交换器的上表面。
∗
对高速吸头
(12
吸嘴
)
用吸嘴交换器，请用棉
棒等进行清扫。
清扫通用吸头
(8
个吸嘴
)
时，请使用棉纱布等。
∗
请注意勿在和吸嘴反射板的接触面上留下污
垢。
∗
请确认挡板的空隙间是否夹住灰尘等污物。
EJM8A-C-MMC01-A04-01
EJM4A-095P
挡板的间隙
CM602-L
维修手册
1.6 560
小时检查一次
[
每月一次
]
Page 1-116
4.
安装
1.
将吸嘴设置到吸嘴交换器上。
∗
请在画面上确认配置状况的同时，正确地加以
安装。
2.
关闭安全盖。
3.
将伺服开关置于
ON ( I )
。

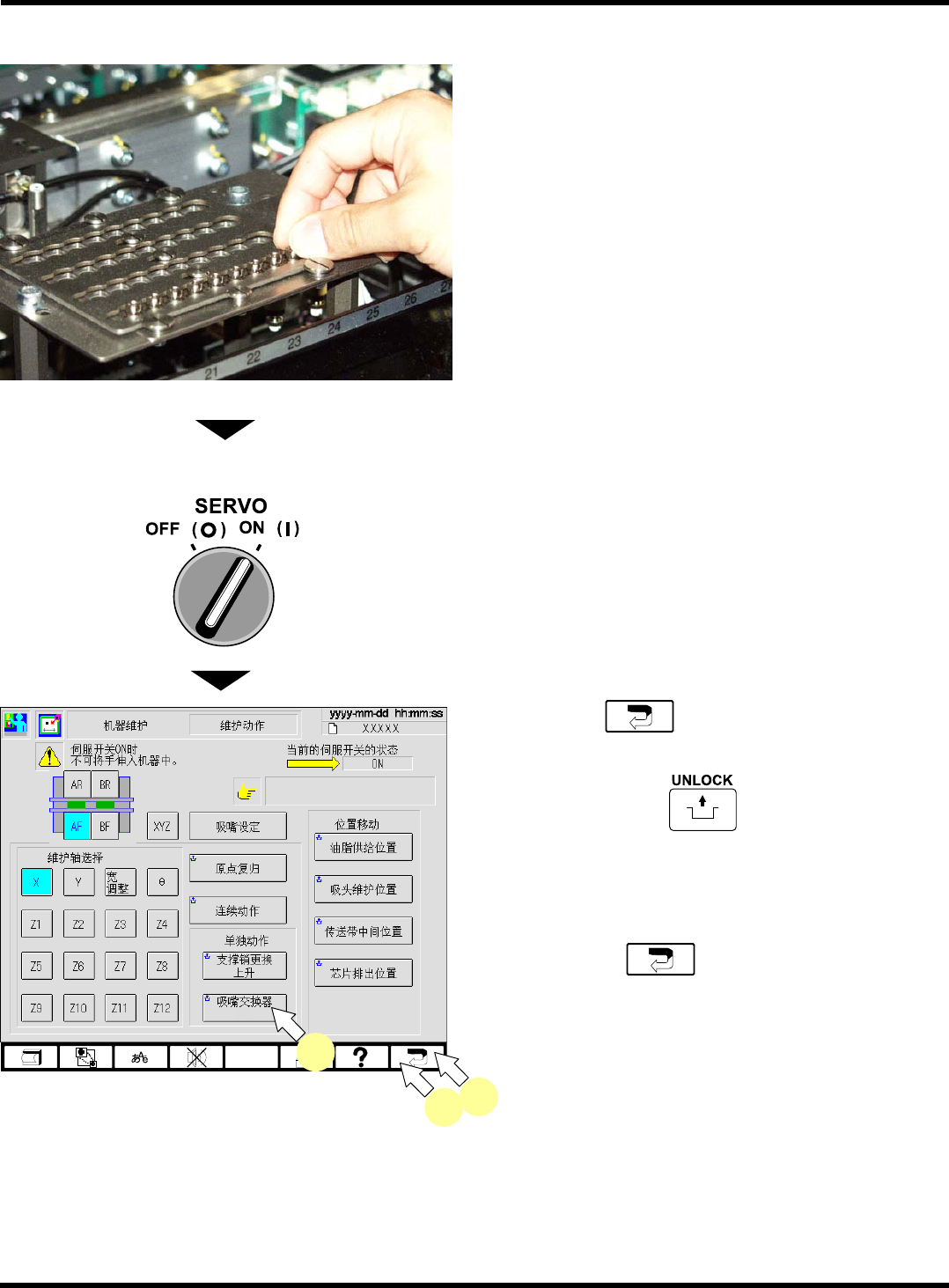

4.
按功能键
。
5.
按操作面板上的
+
[
吸嘴交换器
闭
]
。
•
将关闭吸嘴交换器的挡板。
6.
按功能键的
数次。
•
<
主菜单
>
画面将被显示。
EJM8A-C-MMC01-A04-01
EJM4A-093P
EJM8A-Mp-0062
5
4
6
闭
CM602-L
维修手册
1.6 560
小时检查一次
[
每月一次
]
Page 1-117
1.6.5
吸嘴座的注油
(
多功能吸头
)
使用工具
小型一字螺丝刀
需要时间
10
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)
在此，对移载吸头的吸嘴座的注油方法进行了说明。
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
整体交换台车的拆卸和安装
”
、
“1.2.4
供料器工作台盖的拆卸和安装
”)
作业工序
1.
作业位置
(
工作台
)
选择
2.
拆卸
A.
从移载吸头上取下吸嘴座
B.
从吸嘴座上取下吸嘴
3.
向吸嘴座注油
4.
吸嘴配置的确认和安装
A.
将吸嘴安装到吸嘴座上
B.
吸嘴配置的确认
5.
吸嘴配置的确认
∗
除上述的
“3.
向吸嘴座注油
”
以外的作业工序，请参看
“1.4.3
移载吸头的清扫
(
多功能吸头
)”
。
EJM8A-C-MMC01-A04-01
