CM602-L 维修手册 1.9 18000 小时检查一次 [ 每 3 年一次 ] Page 1-149 1.9 18000 小时检查一次 [ 每 3 年一次 ] 1.9.1 移载吸头 : 夹具爪、 夹具爪压紧用弹簧、 吸嘴缓冲圈用弹簧的检查 ( 高速吸头、通用吸头 ) ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行了说明， 而对通用吸头 (8 吸嘴 ) 也应按照同样步骤进行操作。 使用工具 − 需要时间 15 分钟 各部品一旦消耗， …
CM602-L
维修手册
1.8 6000
小时检查一次
[1
年一次
]
Page 1-148
1.8.4
宽度调整同步皮带的检查
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)

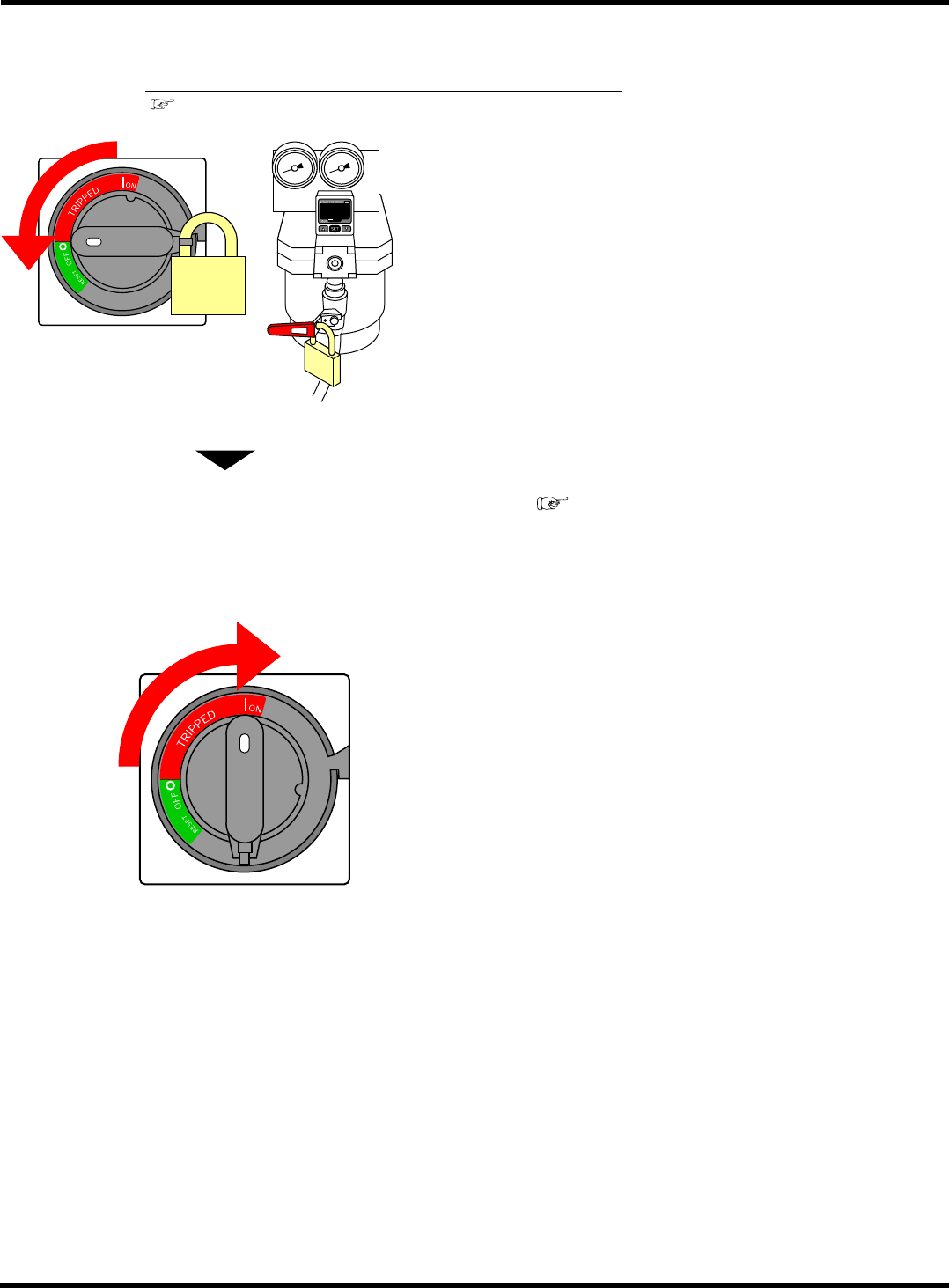

1.
将电源开关置于
OFF (O)
状态的同时空
气供给也要停止。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
用手拉动宽度调整的同步皮带，用目视方
法对其整体周长进行检查。
∗
请确认皮带上是否有裂纹或恶化现象。
∗
如发现异常，请更换同步皮带。
(
“1.10.8
宽度调整同步皮带的更换
”)
4.
关闭安全盖。
5.
电源开关置于
ON ( I )
状态的同时开始空
气供给。
EJM4A-132E
EJM8A-C-MMC01-A04-00
CM602-L
维修手册
1.9 18000
小时检查一次
[
每
3
年一次
]
Page 1-149
1.9
18000 小时检查一次
[
每 3 年一次
]
1.9.1
移载吸头
:
夹具爪、夹具爪压紧用弹簧、吸嘴缓冲圈用弹簧的检查
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
也应按照同样步骤进行操作。
使用工具
− 需要时间
15
分钟
各部品一旦消耗，会引起摺动不良，这是引发吸着、实装错误的主要原因，因此有必要定期地更换
部品。
∗
建议各部品在同一时间里一起更换。

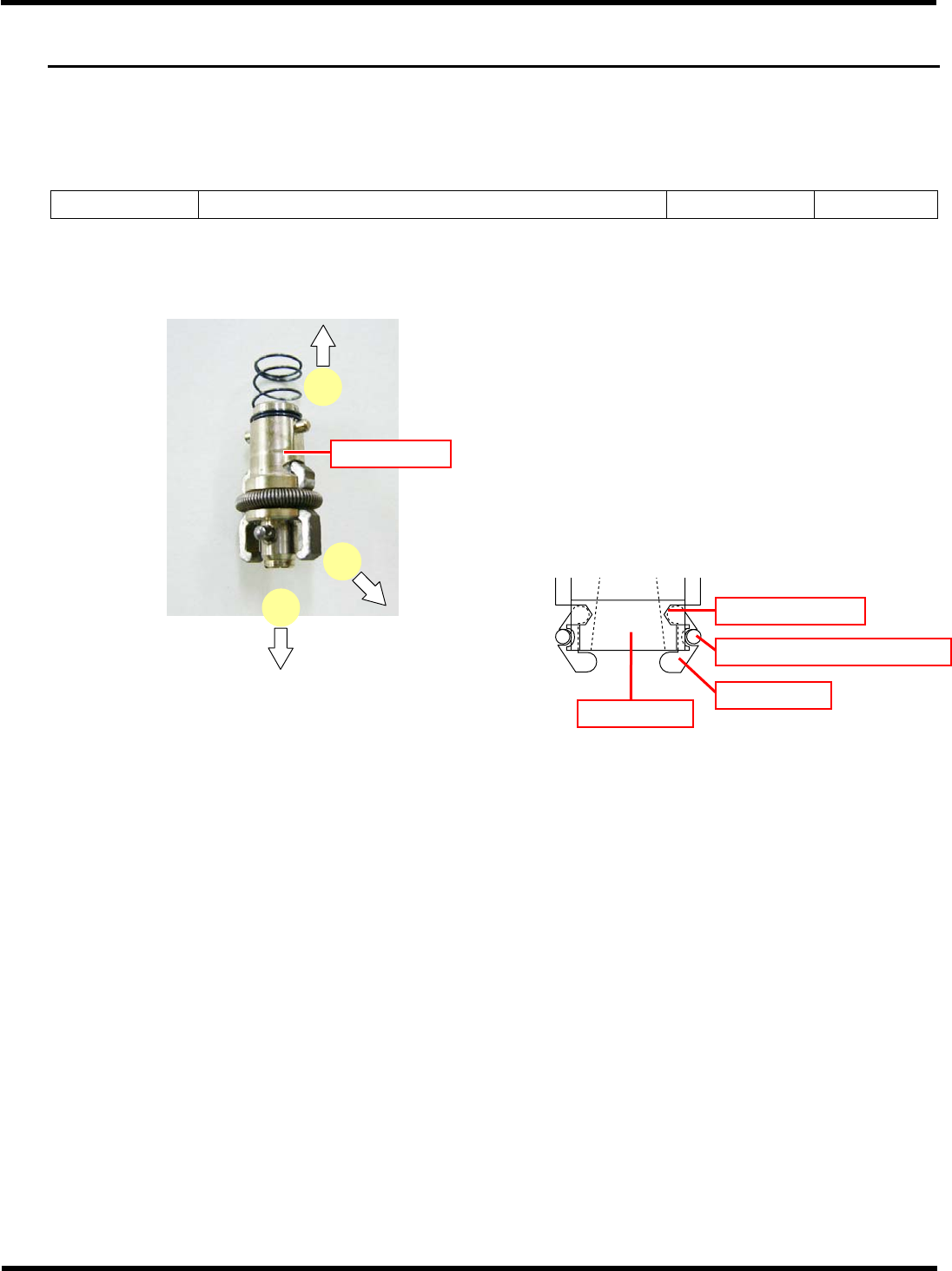

1.
卸下吸嘴缓冲用弹簧。
2.
拔出夹具爪。
3.
卸下压住夹具爪压紧用弹簧。
•
组装时请按相反的顺序进行作业。此时，请确
认爪是否确实地套入吸嘴座的槽内。
EJM8A-C-MMC01-A04-00
4X3C-404E
吸嘴座的槽
夹具爪压紧用弹簧
夹具爪
吸嘴座
EJM4A-074P
1
2
3
吸嘴座
CM602-L
维修手册
1.9 18000
小时检查一次
[
每
3
年一次
]
Page 1-150
1.9.2 XY
装置
:
电缆支架的检查
电缆支架处出现的损耗,是造成在动作时声音变大、在用手指推时松动变大的原因。此时，有可能
连接部位发生磨损。这将成为造成配线、配管断裂的主要原因，因此有必要定期更换元件。
∗
在更换部品时，应与工程服务人员取得联系。
