CM602-L 维修手册 1.10 换 消耗零件的更 Page 1-151 1. 1.10 消耗零件的更换 在此说明消耗元件的更换方法。 1.10.1 彩色接触面板的背光灯的更换 背光灯内部彩色接触面板的位置 本机器彩色接触面板内安装有背光灯 。 EJM8A-C-MMC01-A05-01 EJM4A-010E EJM4A-AA01 背光灯 彩色接触面板 盖 螺丝
CM602-L
维修手册
1.9 18000
小时检查一次
[
每
3
年一次
]
Page 1-150
1.9.2 XY
装置
:
电缆支架的检查
电缆支架处出现的损耗,是造成在动作时声音变大、在用手指推时松动变大的原因。此时，有可能
连接部位发生磨损。这将成为造成配线、配管断裂的主要原因，因此有必要定期更换元件。
∗
在更换部品时，应与工程服务人员取得联系。
EJM8A-C-MMC01-A04-00
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-151
1.
1.10
消耗零件的更换
在此说明消耗元件的更换方法。
1.10.1
彩色接触面板的背光灯的更换

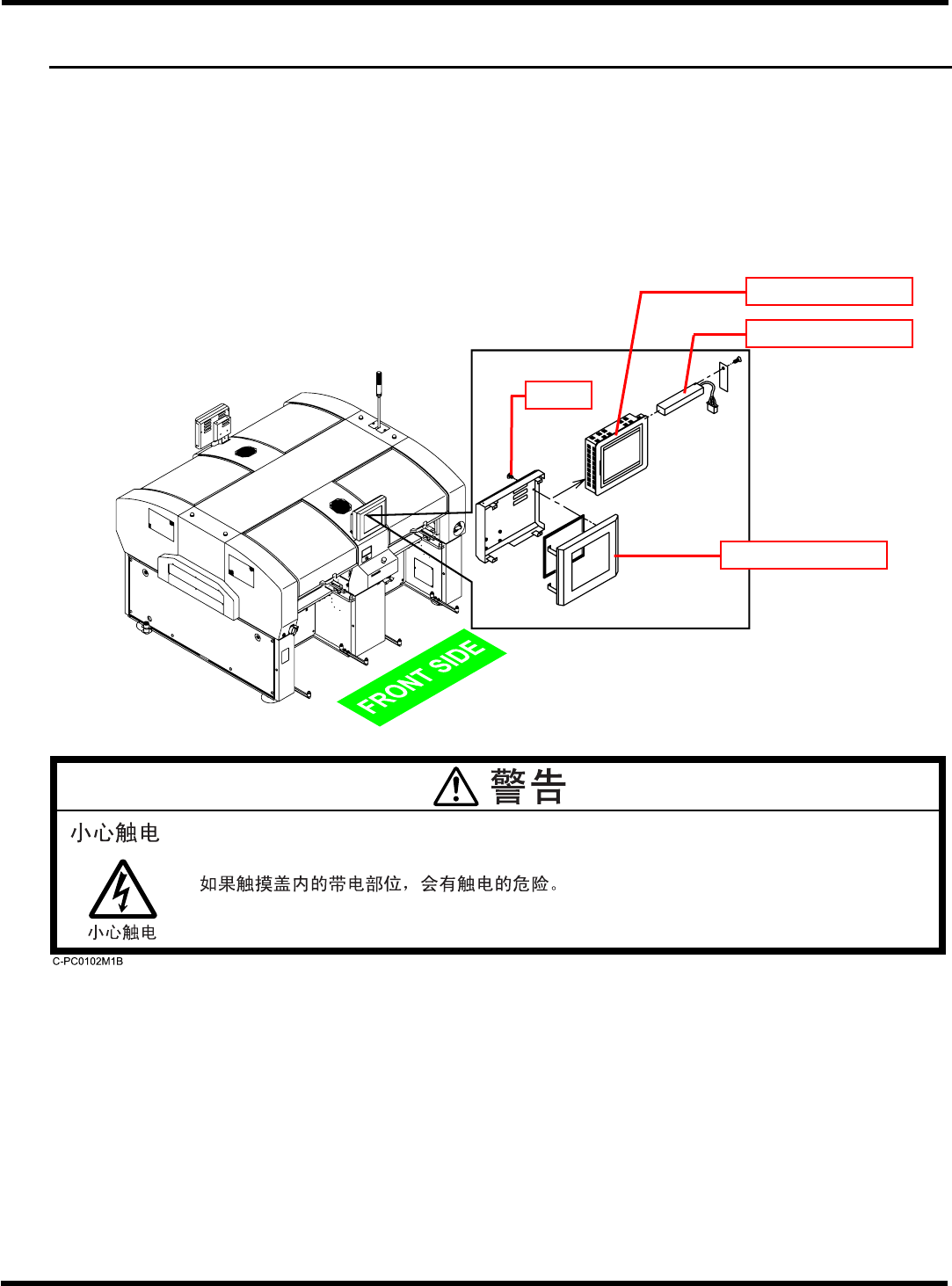

背光灯内部彩色接触面板的位置
本机器彩色接触面板内安装有背光灯。
EJM8A-C-MMC01-A05-01
EJM4A-010E
EJM4A-AA01
背光灯
彩色接触面板
盖
螺丝
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-152

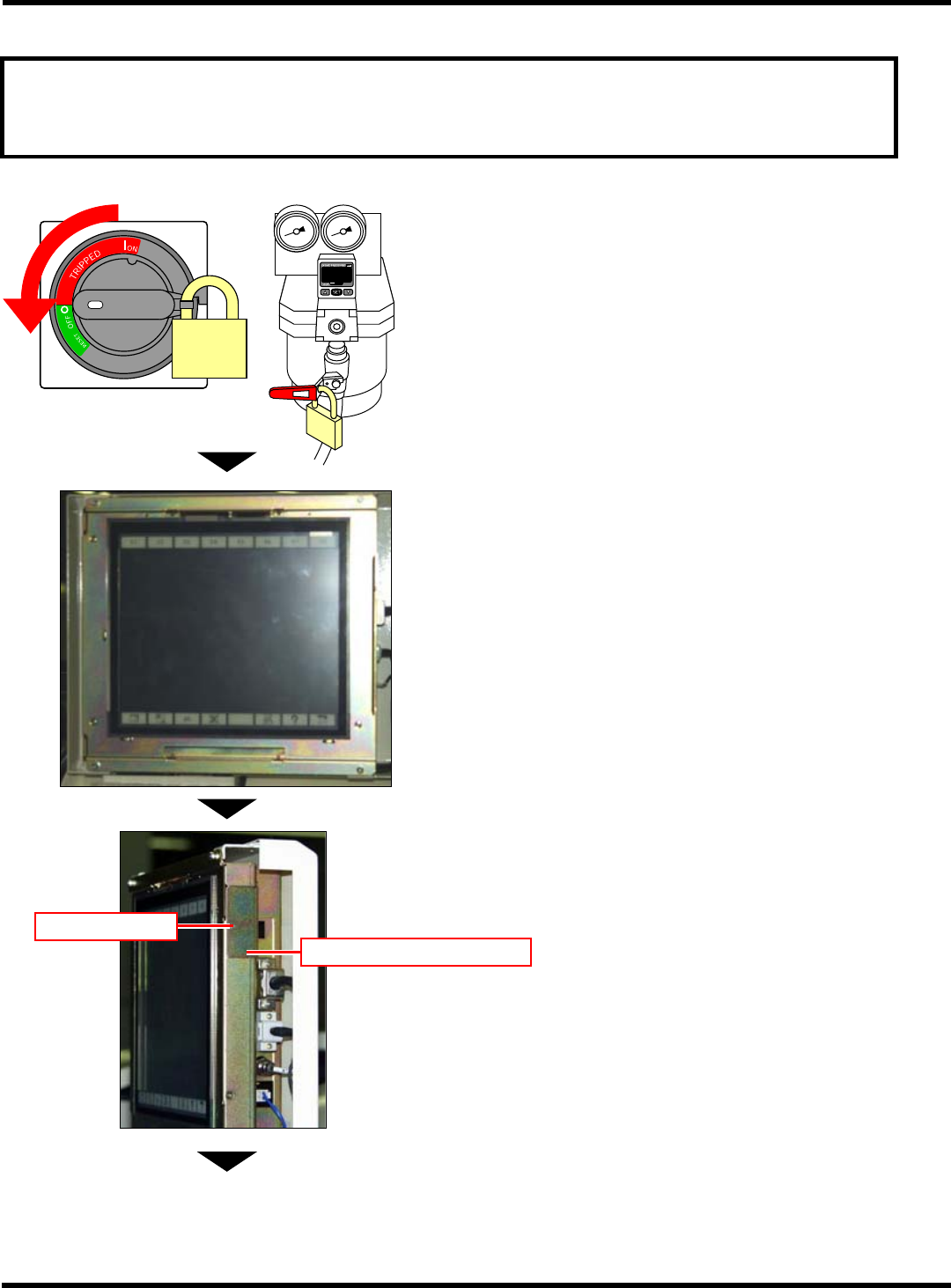

背光灯的更换步骤
要求
由于背光灯受撞击或扭转容易破损，所以使用时请注意。
1.
将电源开关置于
OFF (O)
状态的同时空
气供给也要停止。
∗
请将电源开关和主空气阀上锁。
2.
拆卸彩色接触面板盖后面的螺丝，然后取
下彩色接触面板的盖。
3.
卸下一处
M3
埋头螺丝，取下背光灯更换
用门箱
(
板金
)
。
下一页
EJM4A-132E
EJM8A-C-MMC01-A05-01
4Z4C-477P
4Z4C-463P
背光灯更换用门箱
M3
埋头螺丝
