CM602-L 维修手册 1.10 换 消耗零件的更 Page 1-155 5. 卸下螺栓 (2 根 ) ，然后卸下岐管。 6. 卸下更换的配线连接器。 7. 卸下阀的固定螺栓 (2 根 ) ，将阀从岐管上 取下。 8. 将新阀用固定螺栓安装好。 9. 接上配线连接器。 10. 把岐管安装在吸头上。 11. 关闭安全盖。 12. 将电源开关置于 ON ( I ) 。 EJM8A-C-MMC01-A05-01 EJM8A-019P 螺栓 …

100%1 / 504
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-154
1.10.2
吹气阀的更换
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
也应按照同样步骤进行操作。
更换步骤
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
状态的同时空
气供给也要停止。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
将吸头移动到容易操作的位置。
∗
移动吸头时，请握住手柄。
4.
卸下螺栓
(
左图
部位
) 4
根，然后将吸头
盖
(
外侧
)
卸下。
•
通用吸头
(8
吸嘴
)
的同样位置上也有螺丝。
下一页
EJM8A-C-MMC01-A05-01
EJM4A-132E
EJM4A-100P
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-155
5.
卸下螺栓
(2
根
)
，然后卸下岐管。
6.
卸下更换的配线连接器。
7.
卸下阀的固定螺栓
(2
根
)
，将阀从岐管上
取下。
8.
将新阀用固定螺栓安装好。
9.
接上配线连接器。
10.
把岐管安装在吸头上。
11.
关闭安全盖。
12.
将电源开关置于
ON ( I )
。
EJM8A-C-MMC01-A05-01
EJM8A-019P
螺栓
岐管
EJM8A-020P
阀的固定螺栓
配线连接器
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-156
动作确认步骤

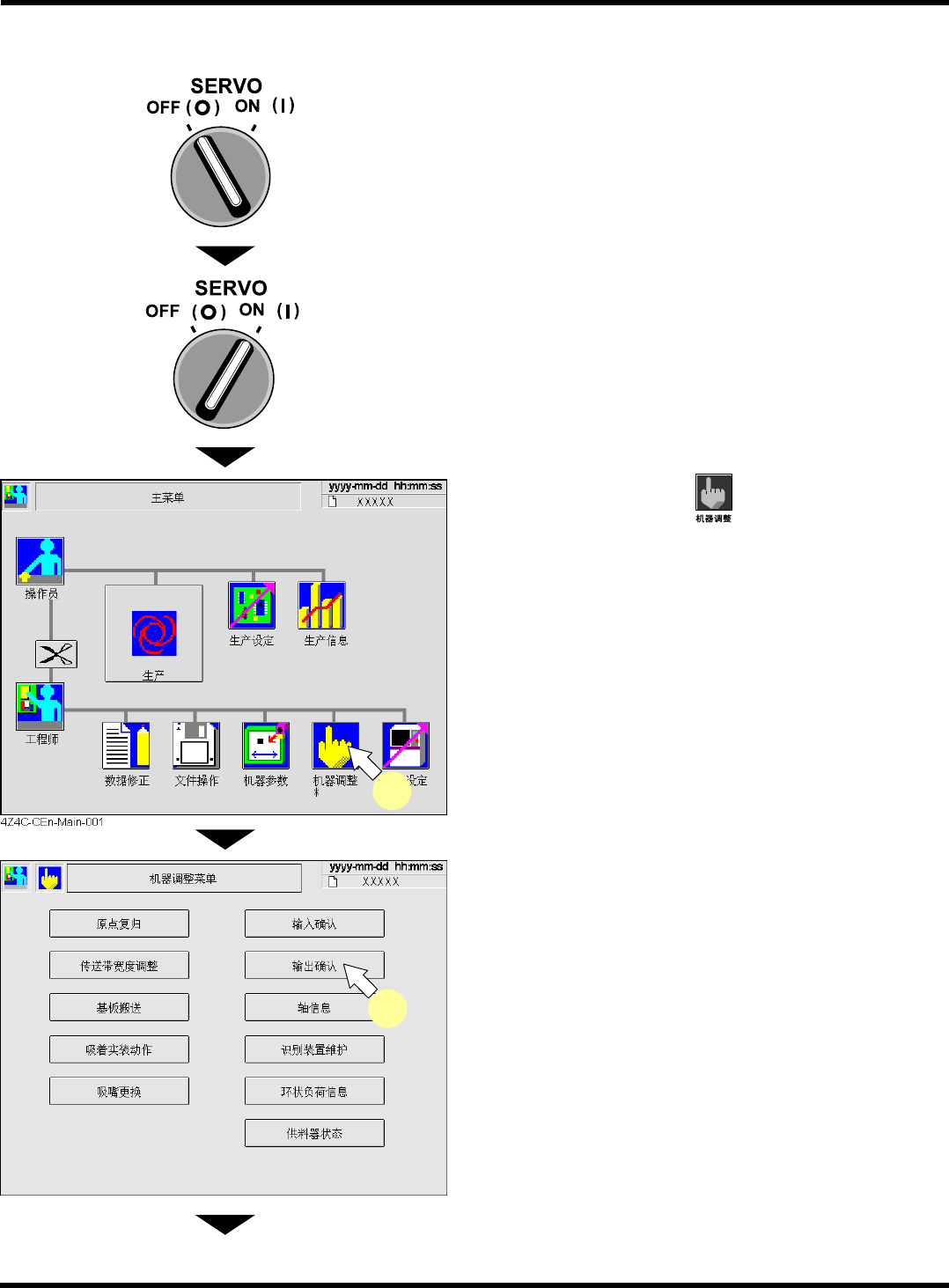

1.
将伺服开关置于
OFF (O)
。
2.
在更换完的阀的吸头上安装吸嘴。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面的
。
•
机器调整的菜单画面将被显示。
5.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
EJM8A-C-MMC01-A05-01
4
EJM4A-Ma-Menu-0001
5
