CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-164

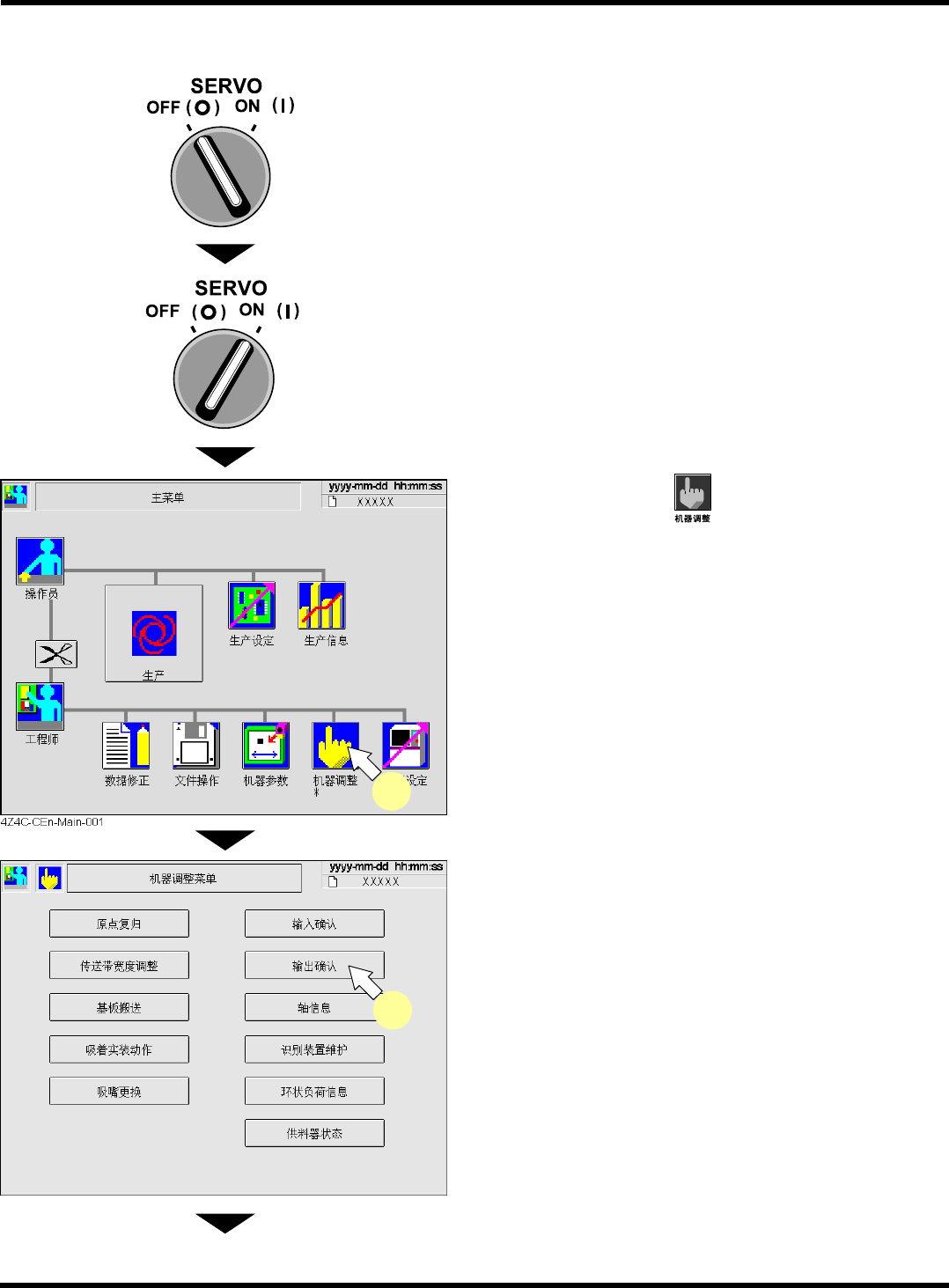

动作确认步骤
1.
将伺服开关置于
OFF (O)
。
2.
将吸嘴安装在更换后的阀的吸头上。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面
。
•
机器调整的菜单画面将被显示。
5.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
EJM8A-C-MMC01-A05-01
4
EJM4A-Ma-Menu-0001
5
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-165
6.
选择更换阀的工作台。
7.
按操作面板上的
+
[
真空泵
]
。
•
真空泵开动，显示状态将从
OFF
变为
ON
状态。
8.
按操作面板上的
+
更换后的
pos
的
[
真空
]
。
•
显示状态将从
OFF
变为
ON
状态。
9.
确认更换后的阀吸头的真空值小于
−
10
。
(
在
部分上显示
)
10.
按操作面板上的
+
更换后的
pos
的
[
真空
]
。
•
显示状态将从
ON
变为
OFF
状态。
11.
确认更换后的阀吸头的真空值为
±
2
左右。
(
在
部分上显示
)
下一页
EJM8A-C-MMC01-A05-01
EJM4A-Mp-0091
7
8
1
9
6
EJM4A-Mp-0090
10
2
11
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-166
12.
按操作面板上的
+
[
真空泵
]
。
•
真空泵停止运行，显示状态将从
ON
变为
OFF
状态。
13.
双击功能键
。
[戻る]を 2 回押す。
