CM602-L 维修手册 1.10 换 消耗零件的更 Page 1-173 动作确认步骤 ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行了说明，而对通用吸头 (8 吸嘴 ) 、多功能吸头也都应按照同 样步骤进行操作。 1. 将伺服开关置于 OFF (O) 。 2. 在换完清扫阀的工作台的吸头的 pos1 上 安装吸嘴。 3. 将伺服开关置于 ON ( I ) 。 4. 按 < 主菜单 > 画面上的 。 • 机器调整的菜单…
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-172
1.10.6
清扫阀的更换
更换步骤
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)

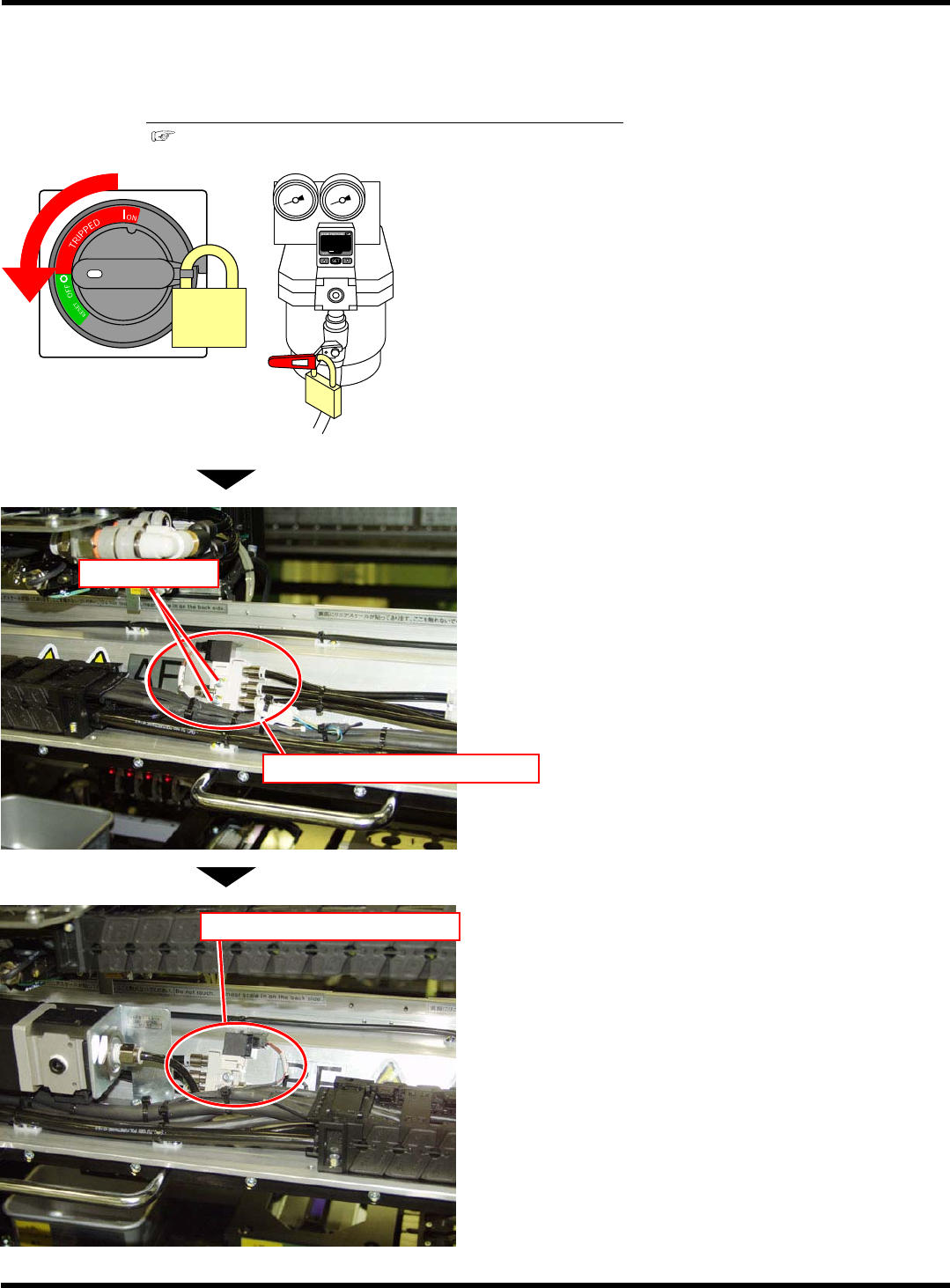

1.
将电源开关置于
OFF (O)
的同时，停止空
气的供给。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
卸下固定螺栓
(2
根
)
，取下清扫阀。
4.
拔出配线连接。
5.
逐根地卸下清扫阀上的配管，接到新阀上。
∗
如果
1
次卸下全部的配管，以后将难以恢复，
所以请
1
根
1
根地拆卸。
6.
接上配线连接器。
7.
安装阀。
EJM8A-C-MMC01-A05-01
EJM4A-132E
EJM4A-054P
清扫阀
(
高速吸头、通用吸头
)
固定螺栓
EJM4A-055P
清扫阀
(
多功能吸头
)
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-173
动作确认步骤
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同
样步骤进行操作。

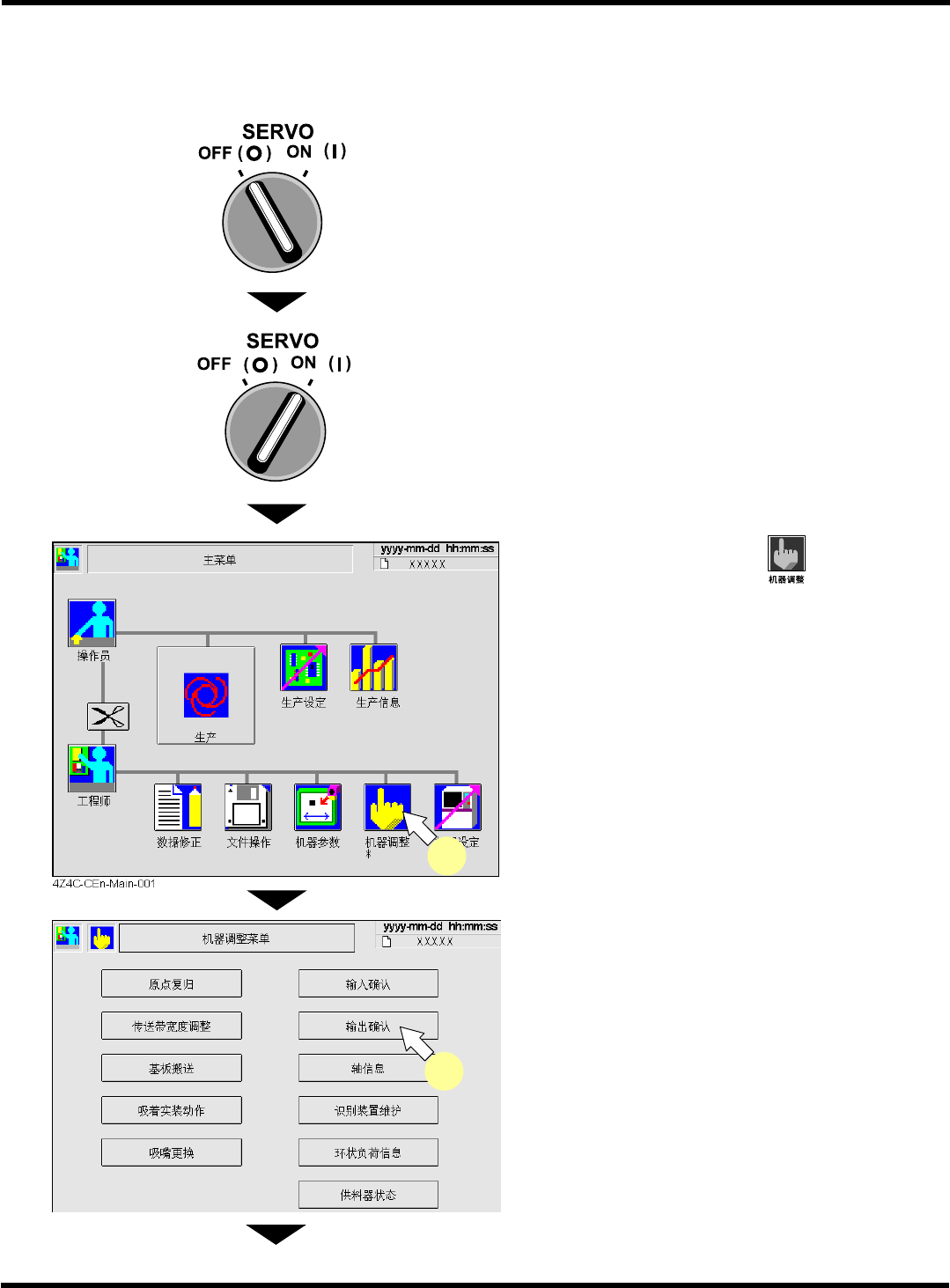

1.
将伺服开关置于
OFF (O)
。
2.
在换完清扫阀的工作台的吸头的
pos1
上
安装吸嘴。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面上的
。
•
机器调整的菜单画面将被显示。
5.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
4
EJM4A-Ma-Menu-0001
5
EJM8A-C-MMC01-A05-01
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-174
6.
选择更换阀的工作台。
7.
按操作面板上的
+
pos1
的
[
真空
破坏
]
。
•
显示状态将从
OFF
变为
ON
状态，从吸嘴处喷
出破坏真空压力的空气。
8.
按操作面板上的
+
[
清扫吹气
]
。
•
显示状态将从
OFF
变为
ON
状态，从吸嘴处喷
出清扫吹气压力的空气。
9.
确认通过步骤
8.
的操作来喷出的声音有变
大。
∗
因周围的噪音等，而听不见喷出音时，请打开
安全盖将手指靠近吸嘴尖端部，并确认喷出压
力是否变大。
下一页
EJM8A-C-MMC01-A05-01
EJM4A-Mp-0090
ON
8
EJM4A-Mp-0091
ON
7
