CM602-L 维修手册 1.10 换 消耗零件的更 Page 1-179 6. 松开相反方向的皮带轮的固定螺丝。 7. 拉出两侧的皮带轮，取下皮带。 8. 将新皮带安装到皮带轮上，将皮带轮放入 轮轴内。 9. 拧紧皮带轮的固定螺丝。 10. 皮带张力的调整。 ∗ 请用手指拉跨距的中间部位 ( 左图 P 部 ) ，并使 用张力皮带轮 ( 左图 T) 来调整使皮带张力器 ( 频率测量器 ) 的固有振动数成为规格值 20Hz ± 3Hz 。…
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-178
1.10.8
宽度调整同步皮带的更换
如果定期检查时发现异常，请按以下步骤更换同步皮带。
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
的同时，停止空
气的供给。
∗
请将电源开关和主空气阀上锁。
2.
卸下固定阀的螺栓
(2
根
)
。
3.
松开联轴节的固定螺丝
。
4.
卸下固定电机托架的螺栓。
5.
松开装有皮带的皮带轮上的固定螺丝
。
下一页
EJM8A-C-MMC01-A05-01
EJM4A-132E
4Z4C-478P
螺栓
联轴节
电机
阀
EJM4A-067P
固定螺丝
固定螺丝
CM602-L
维修手册
1.10
换
消耗零件的更

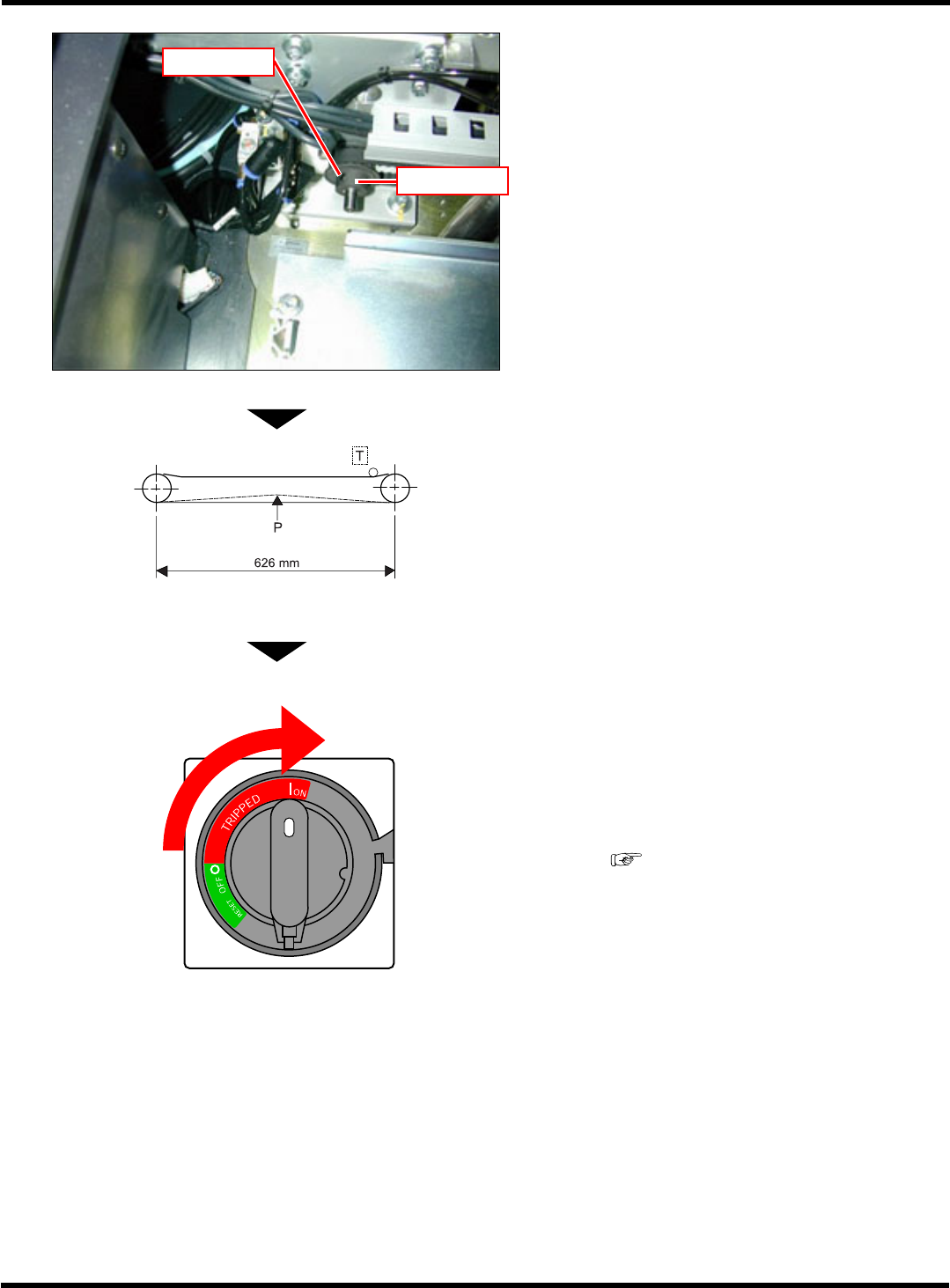

Page 1-179
6.
松开相反方向的皮带轮的固定螺丝。
7.
拉出两侧的皮带轮，取下皮带。
8.
将新皮带安装到皮带轮上，将皮带轮放入
轮轴内。
9.
拧紧皮带轮的固定螺丝。
10.
皮带张力的调整。
∗
请用手指拉跨距的中间部位
(
左图
P
部
)
，并使
用张力皮带轮
(
左图
T)
来调整使皮带张力器
(
频率测量器
)
的固有振动数成为规格值
20Hz
±
3Hz
。
11.
按照与拆卸时的相反的步骤，固定联轴节、
电机和阀。
12.
将电源开关置于
ON ( I )
的同时，开始空
气的供给。
13.
对机器参数示教的宽度调整轴原点进行示
教。
(
“2.2.4
宽度调整轴的原点偏移
量
”)
EJM8A-C-MMC01-A05-01
EJM4A-014E
4Z4C-479P
皮带轮
固定螺丝
CM602-L
维修手册
1.10
换
消耗零件的更
Page 1-180
1.10.9
真空泵的更换
使用工具
十字螺丝刀·六角扳手
需要时间
60
分钟
真空气压降低会造成部品吸着错误的原因。为确保真空气压的稳定，有必要定期更换真空泵。
∗
在作业过程中注意别碰头。
∗ 维护作业时有必要卸下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装、
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
的同时，停止空
气的供给。
∗
请将电源开关和主空气阀上锁。
2.
卸下本机器后面
(AR
·
BR)
的盖。
∗
使用十字螺丝刀卸下固定螺丝。
下一页
EJM4A-132E
EJM8A-C-MMC01-A05-00
4Z4C-518P
盖
EJM4A-AB
