CM602-L 维修手册 2.1 关于机器参数 Pa ge 2- 30 2.1.16 吸头旋转中心 高速吸头 (12 吸嘴 ) • 显示 θ 轴的旋转中心。 [ 识别方式 ] 使用高速吸头 (12 吸嘴 ) 时 按此键，即可转换透过 识别和反射识别。 可以个别设定透过识别 时和反射识别时的各偏 移量。 通用吸头 (8 吸嘴 ) [ 识别方式 ] 使用通用吸头 (8 吸嘴 ) 时 按此键， 即可转换透 过识别、 反射识别和 实装角…
CM602-L
维修手册
2.1
关于机器参数
Page 2-29
2.1.15
各角度的吸头位置
高速吸头
(12
吸嘴
)
表示每个角度的吸嘴座位置。
使用高速吸头
(12
吸嘴
)
时
按此键，即可转换透过识别和反射识别。
可以个别设定透过识别时和反射识别时的各偏
移量。
通用吸头
(8
吸嘴
)
使用通用吸头
(8
吸嘴
)
时
按此键，即将转换透过识别、反射识别、实装角
度识别。
可以个别设定透过识别时、反射识别时、实装角
度识别时的各偏移量。
多功能吸头
EJM8A-C-MMC02-A01-01
EJM8A-Mp-0177
EJM4A-Mp-0083
EJM8A-Mp-0178
CM602-L
维修手册
2.1
关于机器参数
Page 2-30
2.1.16
吸头旋转中心
高速吸头
(12
吸嘴
)
•
显示
θ
轴的旋转中心。
[
识别方式
]
使用高速吸头
(12
吸嘴
)
时
按此键，即可转换透过识别和反射识别。
可以个别设定透过识别时和反射识别时的各偏
移量。
通用吸头
(8
吸嘴
)
[
识别方式
]
使用通用吸头
(8
吸嘴
)
时
按此键，即可转换透过识别、反射识别和实装角
度识别。
可以个别设定透过识别时、反射识别时、实装角
度识别时的各偏移量。
多功能吸头
EJM8A-C-MMC02-A01-02
EJM8A-Mp-0181
EJM4A-Mp-0086
EJM8A-Mp-0182
CM602-L
维修手册
2.1
关于机器参数
Page 2-31

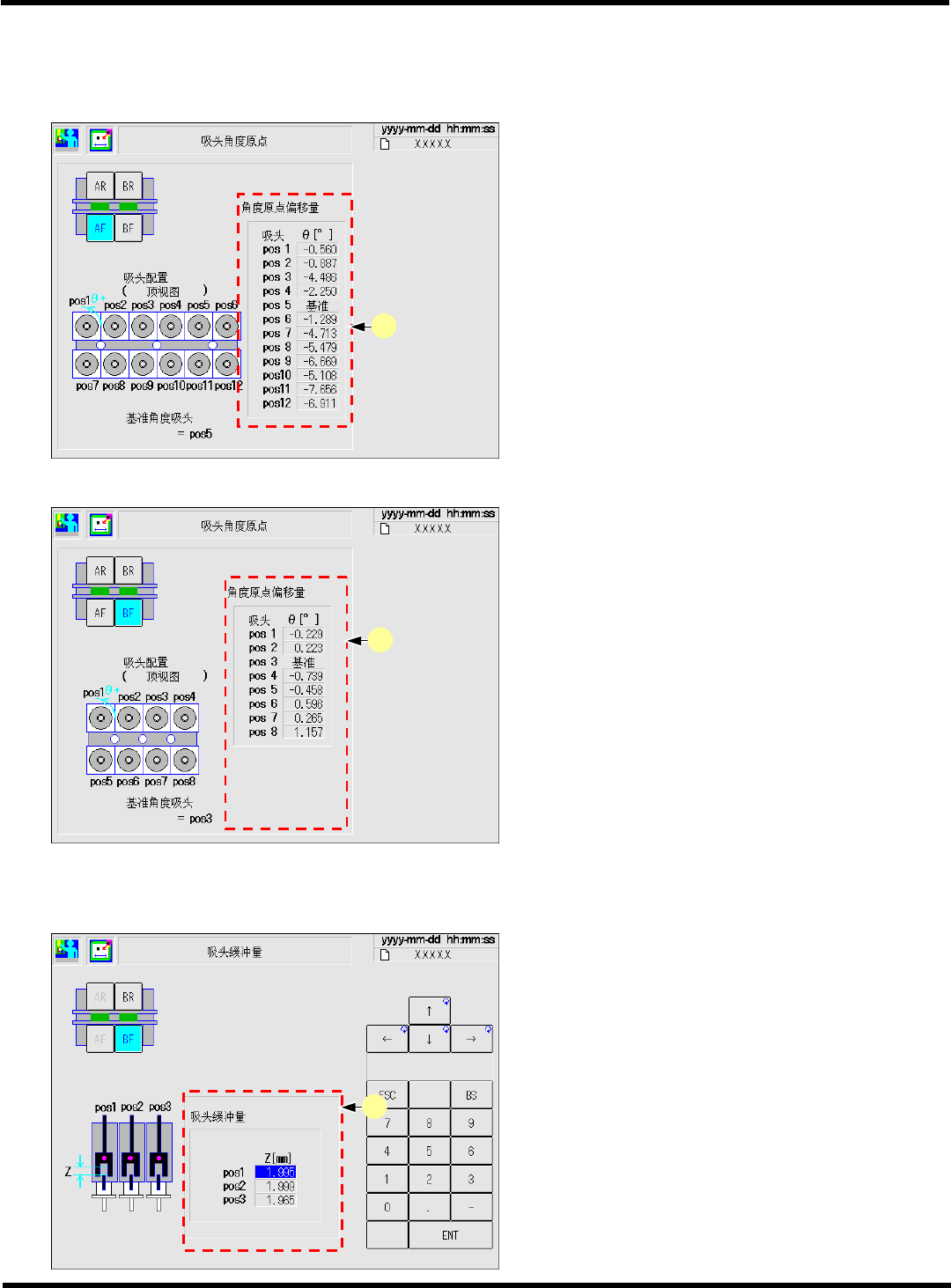

2.1.17
吸头角度原点
∗
限高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
可以使用。
高速吸头
(12
吸嘴
)
a. ‘
角度原点偏移量
’
表示每个吸头在交换吸嘴时的
θ
轴偏移量。
通用吸头
(8
吸嘴
)
2.1.18
吸头缓冲量
∗
仅限于多功能吸头能够使用。
a. ‘
吸头缓冲量
’
表示各吸头缓冲冲程末端传感器处于
ON
状态时
的压入距离。
EJM8A-C-MMC02-A01-01
EJM4A-Mp-0034
a
EJM4A-Mp-0096
a
EJM4A-Mp-0097
a
