CM602-L
维修手册
2.1
关于机器参数
Page 2-33

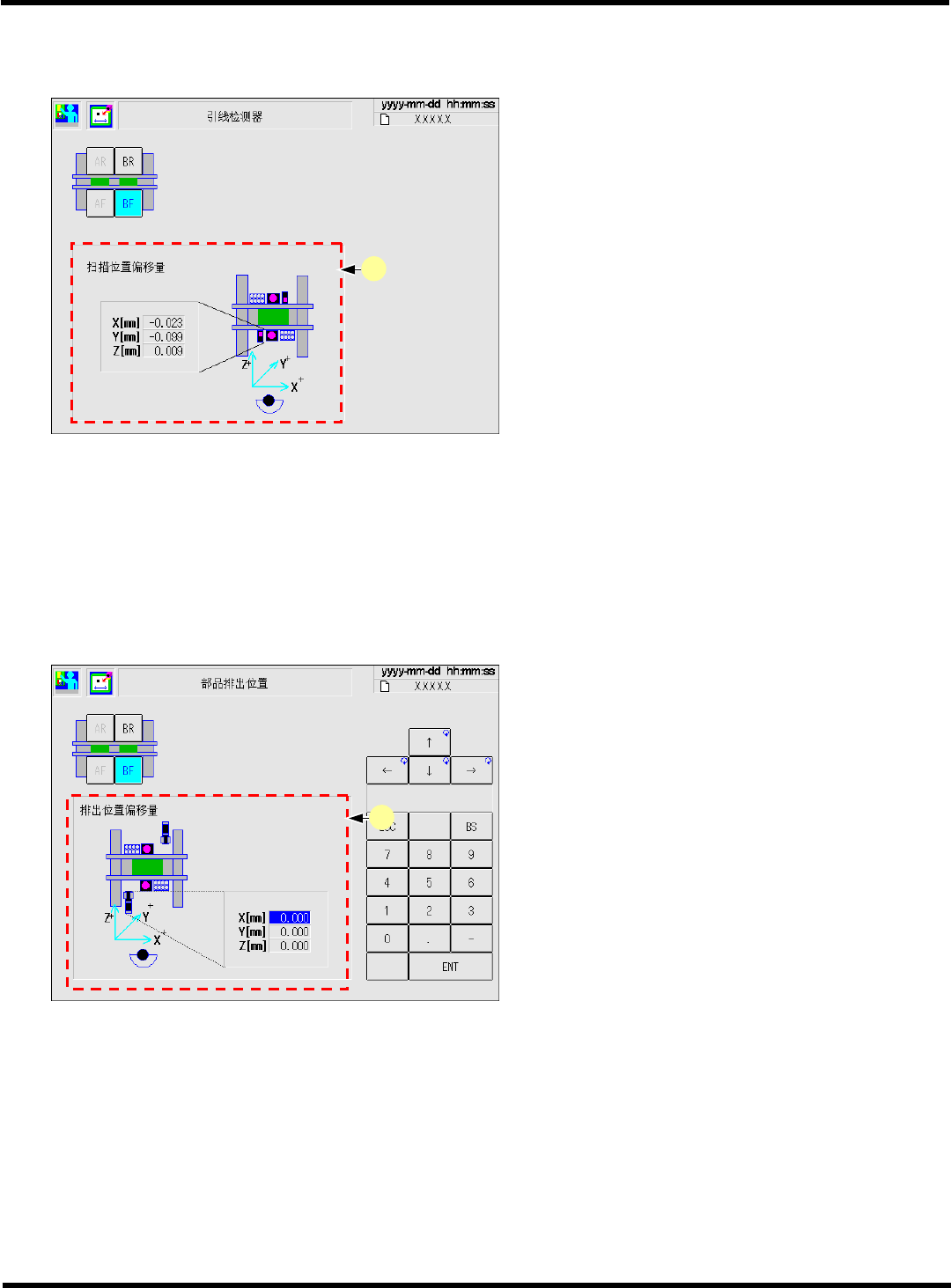

2.1.22
引线检测器
(
选购件
)
∗
仅限于多功能吸头能够使用。
a. ‘
扫描位置偏移量
’
•
显示引线检测器
(
选购件
)
的位置。无引线检测
器的工作台之偏移量以空白显示。
•
用在引线检测时的吸头移动。
2.1.23
部品排出位置
(
选购件
)
∗
仅限于多功能吸头能够使用。
a. ‘
排出位置偏移量
’
•
显示
NG
部品排出传送带
(
选购件
)
的位置。此
画面是在有
NG
部品排出传送带时将被显示。
用于部品排出时的吸头移动。
EJM8A-C-MMC02-A01-01
EJM4A-Mp-0098
a
EJM4A-Mp-0038
a
CM602-L
维修手册
2.1
关于机器参数
Page 2-34

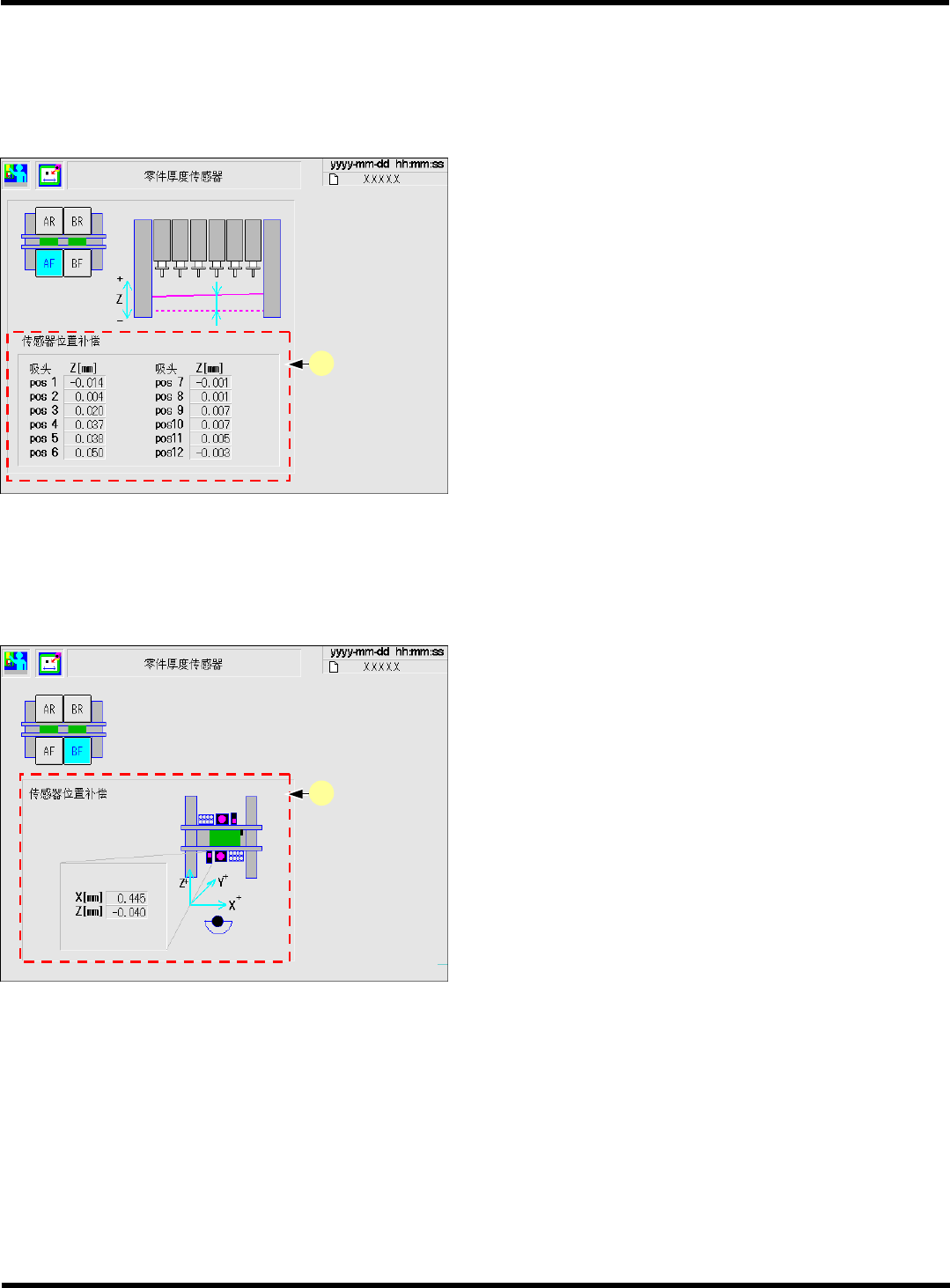

2.1.24
部品厚度传感器
(
选购件
)
∗
限高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
可以使用。
12
吸嘴用
a. ‘
传感器位置补偿
’
•
显示部品厚度传感器的位置。
使用于部品厚度计测以及吸嘴高度计测。
每个吸嘴位置
(pos)
都有数值。
8
吸嘴用
b. ‘
传感器位置补偿
’
•
显示部品厚度传感器的位置。
使用于部品厚度计测以及吸嘴高度计测。
EJM8A-Mp-0004
a
EJM8A-Mp-0006
b
EJM8A-C-MMC02-A01-01
CM602-L
维修手册
2.1
关于机器参数
Page 2-35
2.1.25
高度计测装置
(
选购件
)
∗
该参数用于基板弯曲传感器
(
选购件
)
。
∗
限高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
可以使用。
a. ‘
基础弯曲感应器位置胶版
’
•
显示基板弯曲传感器
(
选购件
)
的位置。
•
不能通过工作台切换按钮来选择没有基板弯曲
传感器的工作台。
2.1.26 3D
传感器
(
选购件
)
∗
限通用吸头
(8
吸嘴
)
、多功能吸头类型可以使用。
a. ‘3D
偏移量
’
显示
3D
传感器的位置、倾斜度、高度的偏移量。
用于通过
3D
传感器进行的芯片识别位置补正、
以及芯片识别的计算。
b. ‘
倍率
’
显示
3D
传感器的像素率。
用于通过
3D
传感器进行的芯片识别的计算。
EJM8A-Mp-0007
EJM8A-C-MMC02-A01-00
EJM6A-Mp-0160
a
b
