CM602-L
维修手册
2.1
关于机器参数
Page 2-35
2.1.25
高度计测装置
(
选购件
)
∗
该参数用于基板弯曲传感器
(
选购件
)
。
∗
限高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
可以使用。
a. ‘
基础弯曲感应器位置胶版
’
•
显示基板弯曲传感器
(
选购件
)
的位置。
•
不能通过工作台切换按钮来选择没有基板弯曲
传感器的工作台。
2.1.26 3D
传感器
(
选购件
)
∗
限通用吸头
(8
吸嘴
)
、多功能吸头类型可以使用。

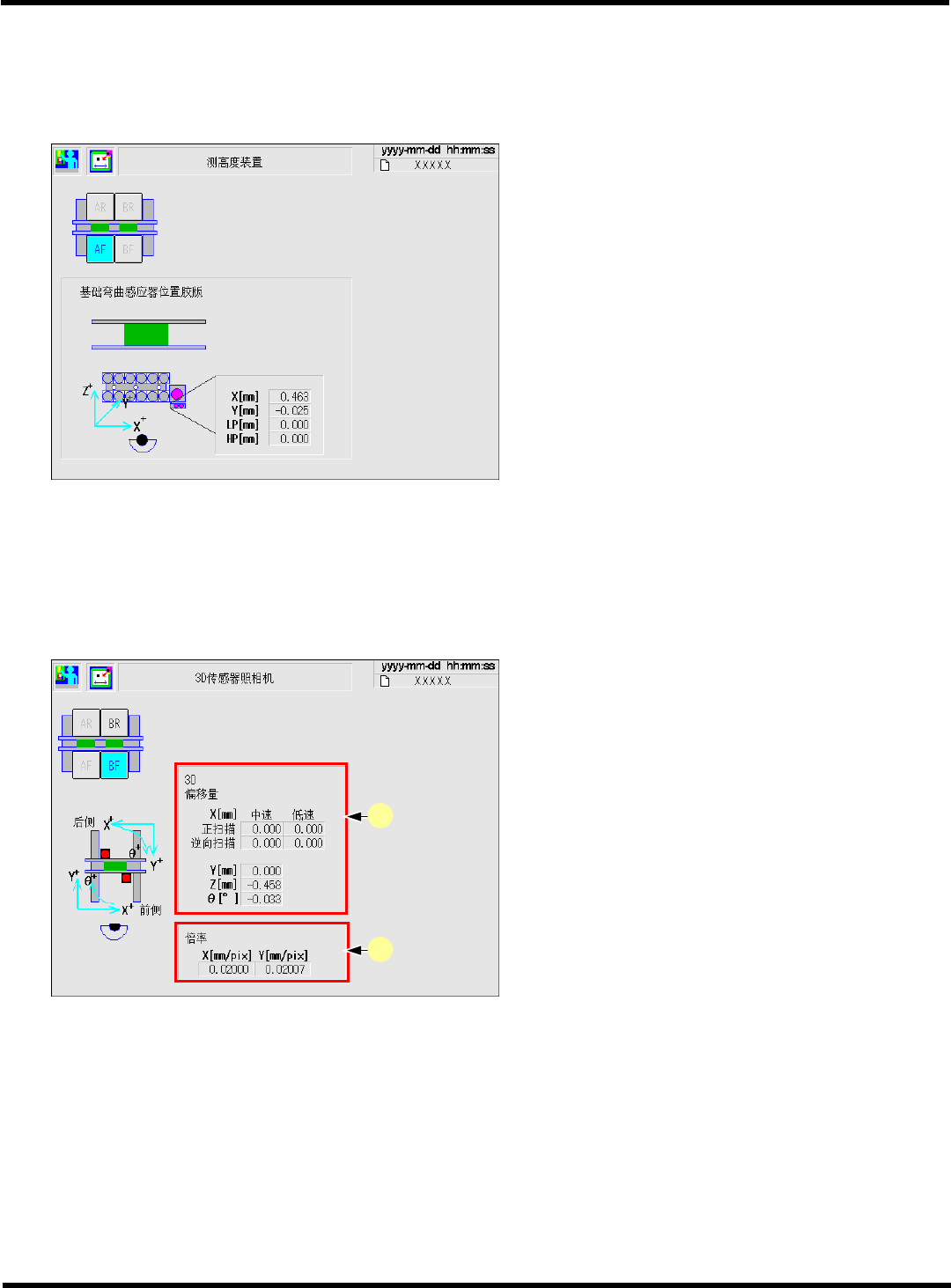

a. ‘3D
偏移量
’
显示
3D
传感器的位置、倾斜度、高度的偏移量。
用于通过
3D
传感器进行的芯片识别位置补正、
以及芯片识别的计算。
b. ‘
倍率
’
显示
3D
传感器的像素率。
用于通过
3D
传感器进行的芯片识别的计算。
EJM8A-Mp-0007
EJM8A-C-MMC02-A01-00
EJM6A-Mp-0160
a
b
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-36
2.
2.2
机器参数的示教步骤
通知
在进行机器参数的示教时，请事先将当前的机器参数保存在软盘里。
(
程序手册
)
∗
在进行示教前，请确认在吸头照相机上没有偏振光板。
(
“2.2.5
基板定位·实装高度、
2.2.6
面补正、
2.2.7
吸着位置、
2.2.8
吸嘴交换器
”)
机器参数示教画面可以按如下步骤打开。

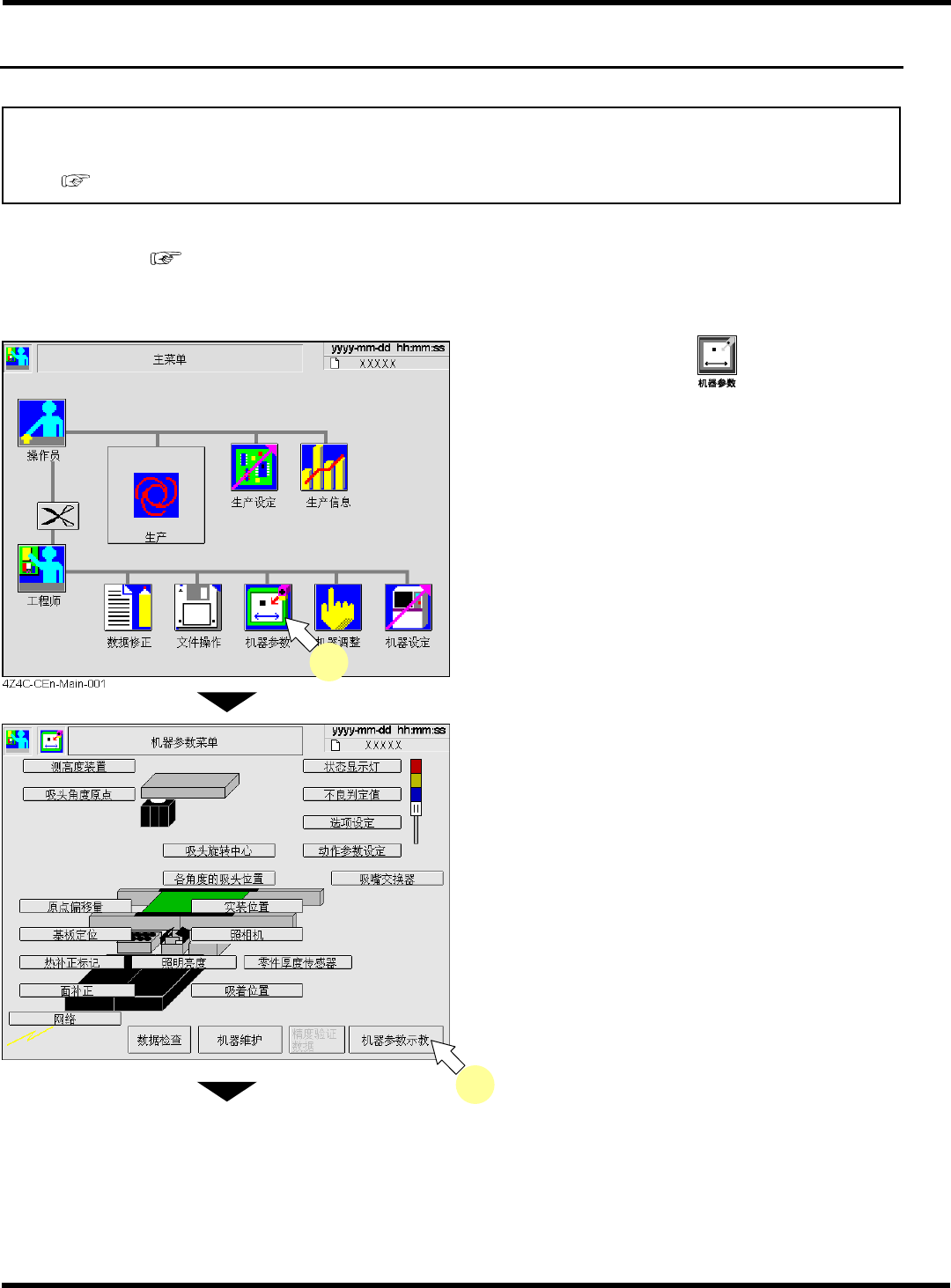

1.
按
<
主菜单
>
画面的
。
•
机器参数的菜单画面将被显示。
2.
按
[
机器参数示教
]
。
下一页
EJM8A-C-MMC02-A02-01
1
EJM8A-Mp-Menu-0001
2
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-37
3.
按操作面板的
→
。
•
<
机器参数的示教菜单
>
画面将被显示。
4.

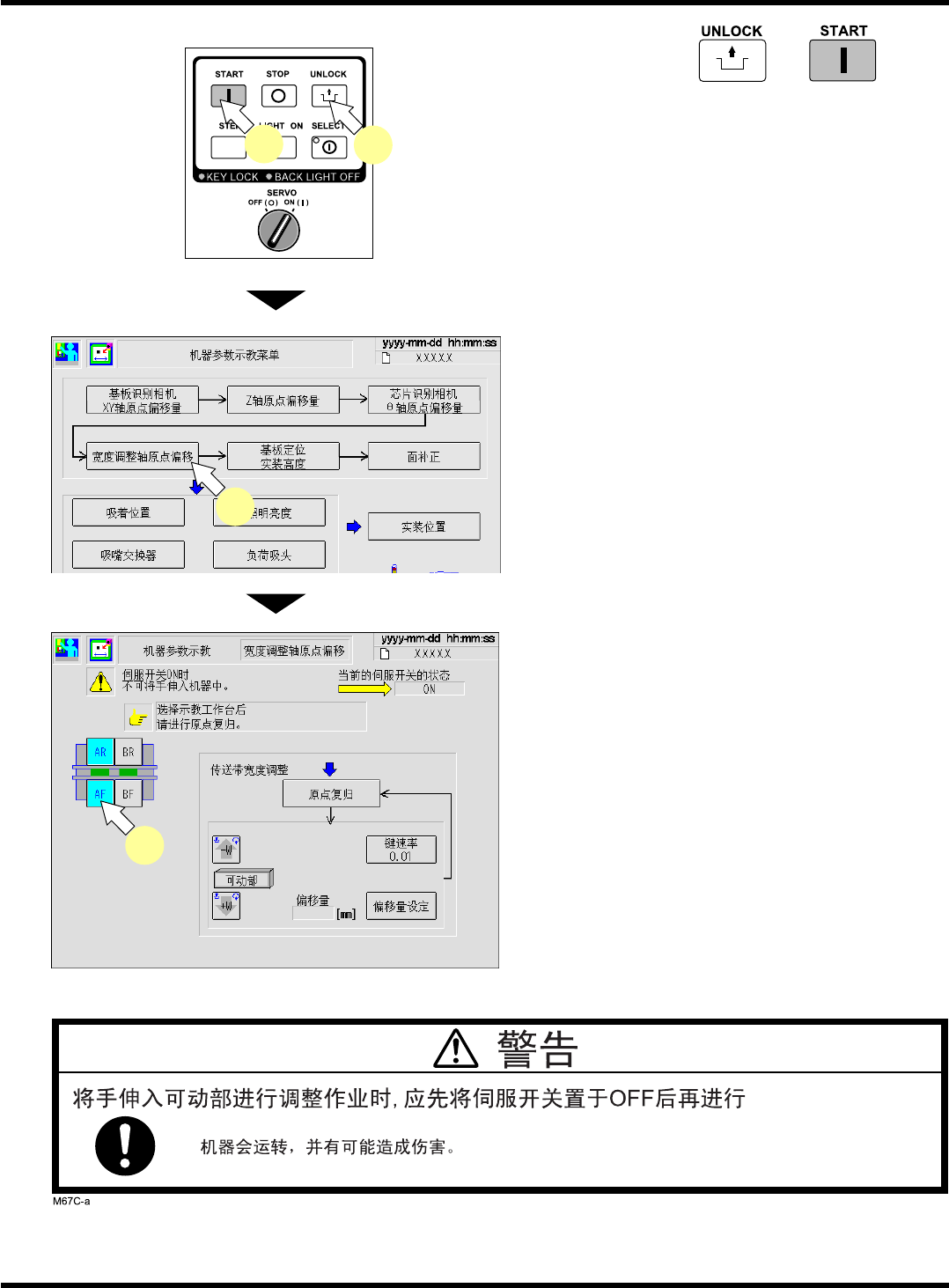

按进行示教的参数键。
∗
此处举一个例子，按
[
宽度调整轴原点偏移量
]
。
5.
选择进行示教的工作台。
6.
按照画面的提示，开始机器参数的示教。
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0039
4
EJM8A-Mp-0075
5
3
3
