CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2 -55 18. 关闭安全盖。 19. 将伺服开关置于 ON ( I ) 。 ∗ 重复步骤 2. ~ 19. ， 请对其他工作台 也进行同样 的操作。 20. 按功能键的 。 21. 按操作面板上的 + [ 执行 ] 。 • 吸头将会移至原点位置 。 EJM8A -Mp-0019 21 EJM8A -Mp-0018 20 EJM8A- C-MMC02-A02-0 1

100%1 / 504
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-54

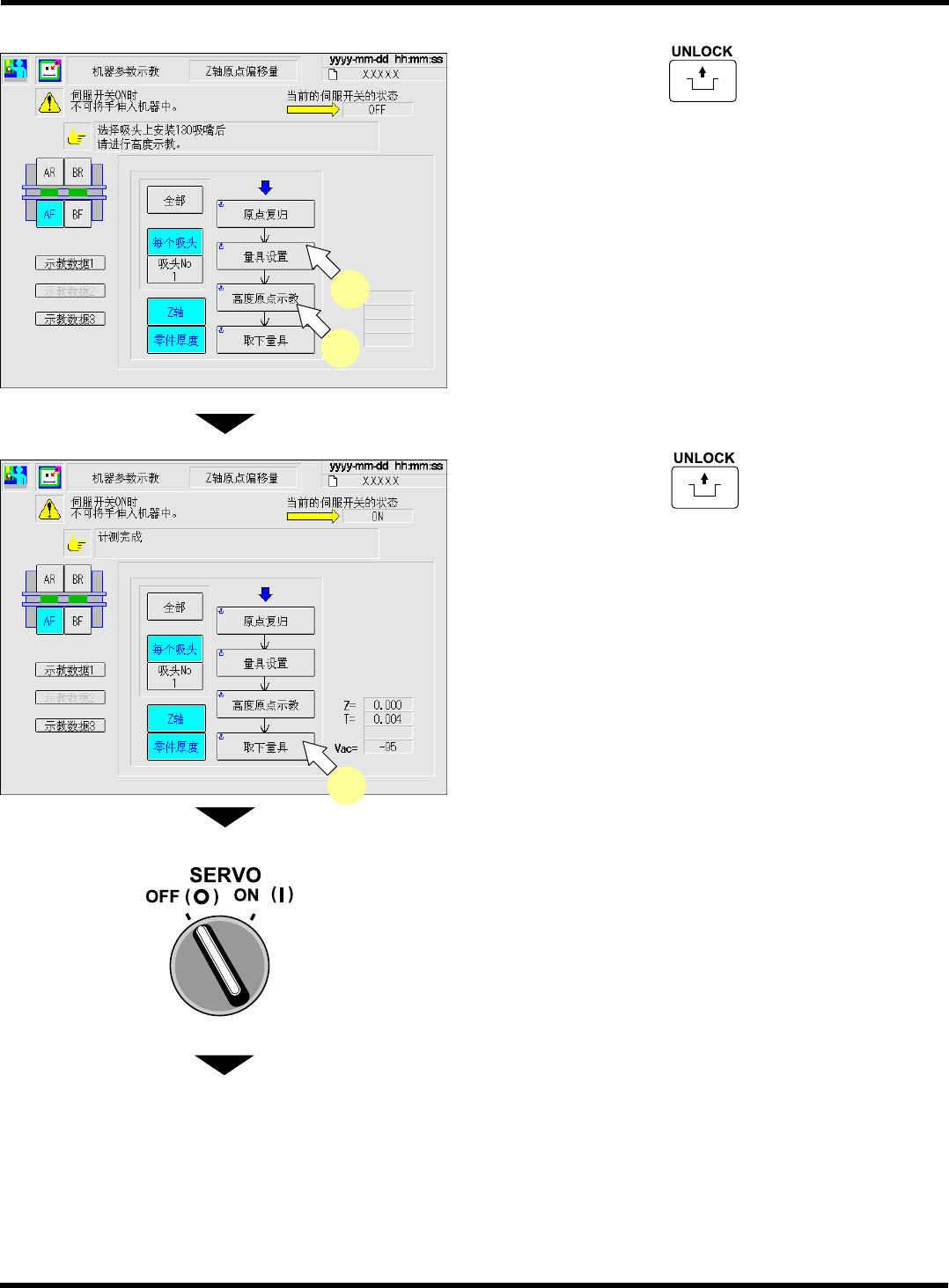

12.
按操作面板上的
+
[
高度原点示
教
]
。
13.
重复步骤
6. ~ 12.
，对吸嘴位置
2
到吸嘴
位置
12
进行示教。
14.
按操作面板上的
+
[
取下量具
]
。
15.
将伺服开关置于
OFF (O)
。
16.
打开安全盖。
17.
取下吸嘴。
下一页
EJM8A-Mp-0016
12
13
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0017
14
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-55
18.
关闭安全盖。
19.
将伺服开关置于
ON ( I )
。
∗
重复步骤
2. ~ 19.
，请对其他工作台也进行同样
的操作。
20.
按功能键的
。
21.
按操作面板上的
+
[
执行
]
。
•
吸头将会移至原点位置。
EJM8A-Mp-0019
21
EJM8A-Mp-0018
20
EJM8A-C-MMC02-A02-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-56
多功能吸头
使用工具
标准吸嘴
1003
号
×
3
根
需要时间
15
分钟
前期准备
其步骤根据使用
3
根还是
1
根
1003
号吸嘴而有所不同。
A)
使用
3
根
1003
号吸嘴时
(
整体示教
)
1.
按
[Z
轴原点偏移量
]
。
2.
选择要进行示教的工作台。
3.
按操作面板的
+
[
原点复归
]
。
4.
按操作面板的
+
[
量具设置
]
。
下一页
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0039
1
EJM8A-Mp-0117
2
3
EJM8A-Mp-0118
4
