CM602-L 维修手册 2.2 机器参数的示教步 骤 Pa ge 2- 60 5. 按操作面板的 + [ 原点复归 ] 。 6. 按操作面板的 + [ 量具设置 ] 。 7. 将伺服开关置于 OFF (O) 。 8. 打开安全盖。 9. 将 1003 号吸嘴安装在画面所示的位置上。 10. 关闭安全盖。 11. 将伺服开关置于 ON ( I ) 。 下一页 O FF ( ) ON ( ) S E RVO OFF ( ) ON ( ) …
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-59
B)
使用
1
根
1003
号吸嘴时
(
对每个吸头进行示教
)

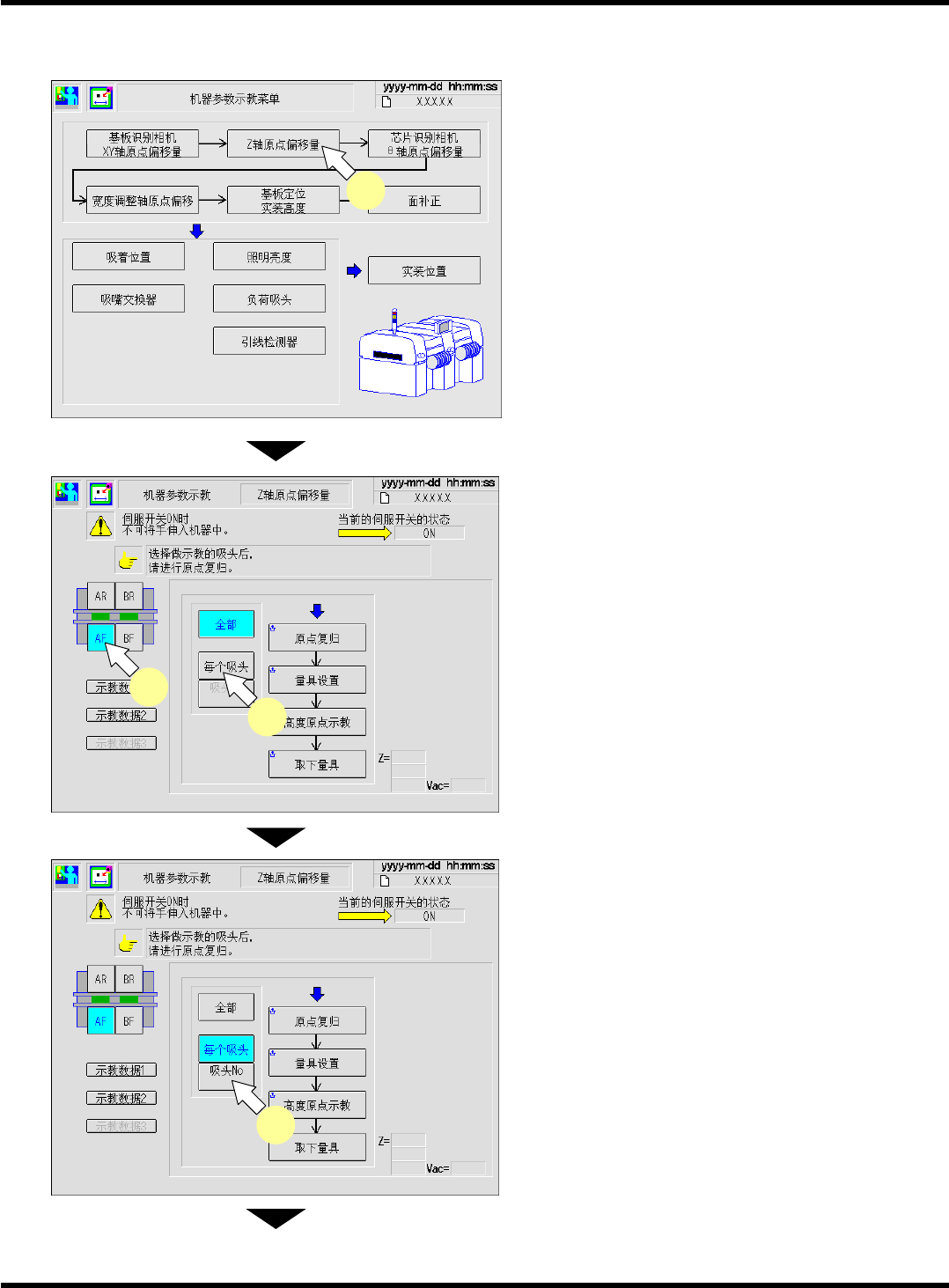

1.
按
[Z
轴原点偏移量
]
。
2.
选择要进行示教的工作台。
3.
按
[
每个吸头
]
。
4.
按
[
吸头
No]
。
•
示教的号码将显示出来。
∗
请反复按下，一直到要进行示教的吸头号码显
示出来为止。
下一页
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0039
1
EJM8A-Mp-0123
2
3
EJM8A-Mp-0124
4
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-60
5.
按操作面板的
+
[
原点复归
]
。
6.
按操作面板的
+
[
量具设置
]
。
7.
将伺服开关置于
OFF (O)
。
8.
打开安全盖。
9.
将
1003
号吸嘴安装在画面所示的位置上。
10.
关闭安全盖。
11.
将伺服开关置于
ON ( I )
。
下一页
O
FF ( )
ON (
)
SERVO
OFF ( )
ON ( )
SERVO
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0125
5
EJM8A-Mp-0173
6
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-61
12.
按操作面板的
+
[
高度原点示
教
]
。
13.
重复步骤
4. ~ 12.
的操作，在吸头位置
1
到吸头位置
3
之间进行示教。
14.
按操作面板的
+
[
取下量具
]
。
下一页
EJM8A-C-MMC02-A02-01
EJM8A-Mp-0126
12
EJM8A-Mp-0127
14
