CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2 -83 4. 将伺服开关置于 OFF (O) 。 5. 打开安全盖。 6. 将吸嘴安装在吸嘴位置上。 • 高速吸头 (12 吸嘴 ) 时，在第 5 号位置上安装 130S 或 235CS 吸嘴。 • 通用吸头 (8 吸嘴 ) 时，在第 3 号位置上安装 130 号或 235C 吸嘴。 • 多功能吸头时， 将 1003 号吸嘴安装在第 3 号吸 头上。 7. 关闭安全盖…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-82
2.2.5
基板定位·实装高度
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同
样步骤进行操作。步骤不同时，并列记述各吸头的说明。
高速吸头
(12
吸嘴
)
使用工具
130S
或
235CS
吸嘴·实装高度量具
(N61003319AA)
需要时间
4
分钟
通用吸头
(8
吸嘴
)
使用工具
130
号或
235C
吸嘴·实装高度量具
(N610003319AA)
需要时间
4
分钟
多功能吸头
使用工具
1003
号吸嘴·实装高度量具
(N610003319AA)
需要时间
4
分钟
前期准备
请将支撑销全部取下。
∗
在进行基板定位·实装高度示教前，请确认偏振光板没有安装在吸头照相机上。
1.
按
[
基板定位
实装高度
]
。
•
在这里，有时会进行传送带宽度的调整。
2.
选择要进行示教的工作台。
∗
确认
“
选择做示教的吸头后，请进行量具设置。
”
的信息已出现后，请进行下一步骤。
3.
按操作面板的
+
[
量具设置
]
。
下一页
EJM4A-Mp-0039
1
EJM4A-Mp-0099
2
3
EJM8A-C-MMC02-A02-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-83

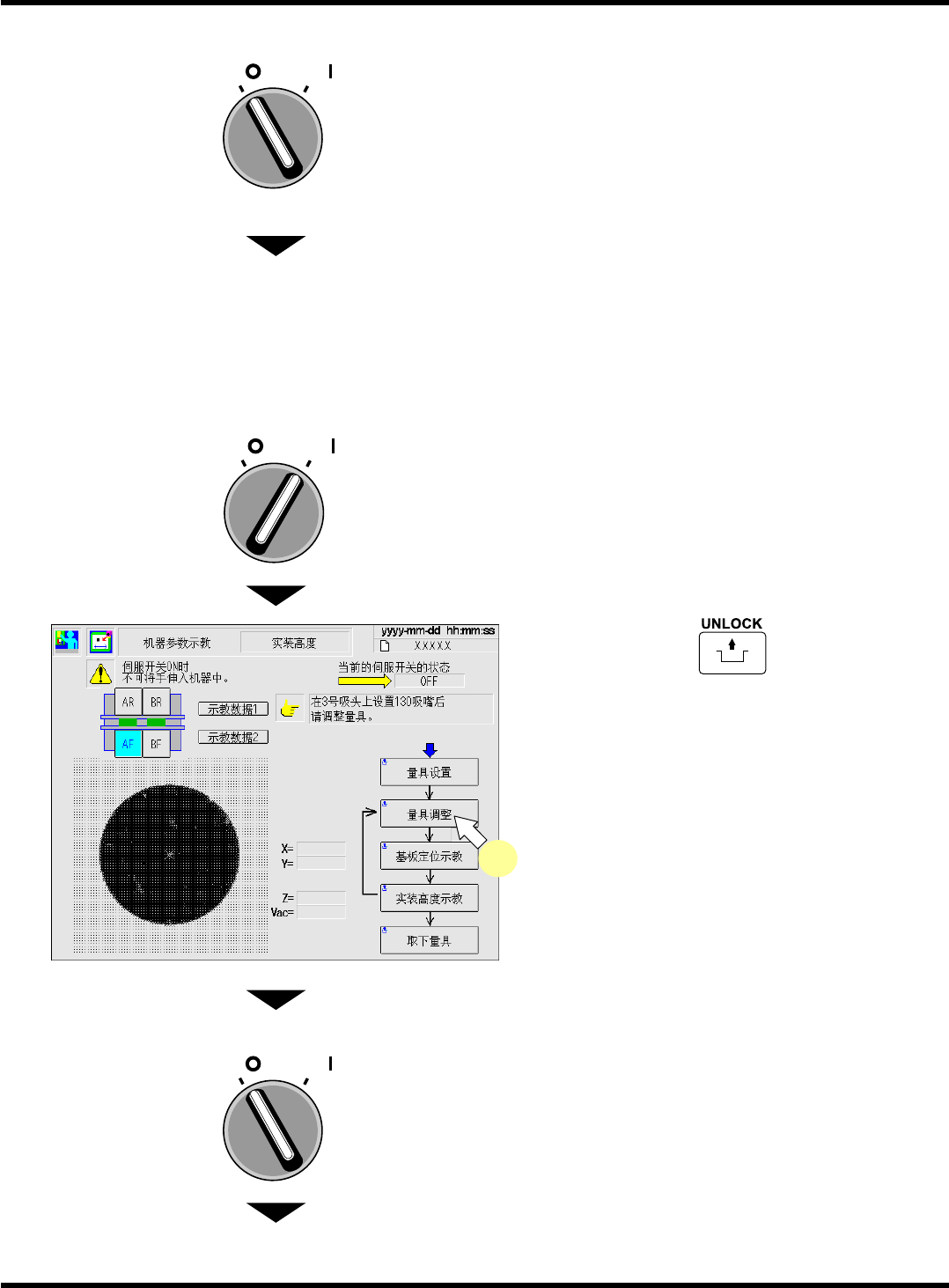

4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
6.
将吸嘴安装在吸嘴位置上。
•
高速吸头
(12
吸嘴
)
时，在第
5
号位置上安装
130S
或
235CS
吸嘴。
•
通用吸头
(8
吸嘴
)
时，在第
3
号位置上安装
130
号或
235C
吸嘴。
•
多功能吸头时，将
1003
号吸嘴安装在第
3
号吸
头上。
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
9.
按操作面板的
+
[
量具调整
]
。
•
吸头退避，第
2
实装位置的基板止动器将处于
ON
状态。
10.
将伺服开关置于
OFF (O)
。
11.
打开安全盖。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
OFF ( )
ON ( )
SERVO
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0100
9
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-84

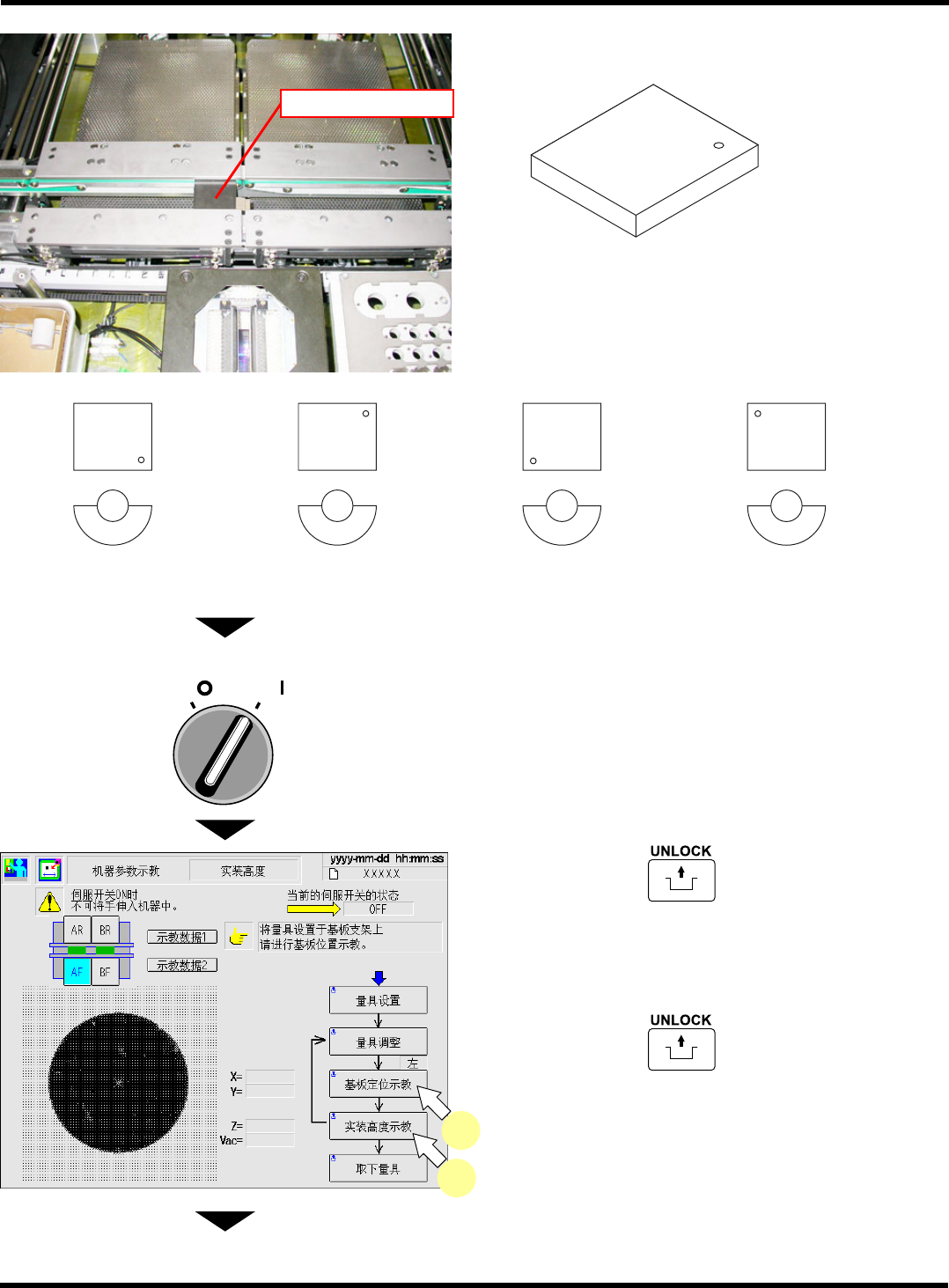

12.
将实装高度量具设置于第
2
实装位置上。
∗
请将量具孔设置于下图位置上。
4Z4C-428E
4Z4C-429E
4Z4C-430E
4Z4C-431E
自左到右，前侧基准
自左到右，后侧基准
自右到左，前侧基准
自右到左，后侧基准
13.
关闭安全盖。
14.
将伺服开关置于
ON ( I )
。
15.
按操作面板的
+
[
基板定位示
教
]
。
•
进行示教操作。
16.
按操作面板的
+
[
实装高度示
教
]
。
•
进行示教操作。
下一页
O
FF ( )
ON (
)
SERVO
4Z4C-427E
EJM8A-C-MMC02-A02-01
EJM4
A
-014P
实装高度量具
EJM4A-Mp-0101
15
16
