CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2 -89 2.2.6 面补正 使用工具 面补正量具 (KXFX 037GA00) 需要时间 20 分钟 前期准备 ∗ 在进行面补正示教前， 请确认在吸头照相机上没有 偏振光板。 ∗ 请拆卸所有的支撑销。 1. 按 [ 面补正 ] 。 2. 选择要进行示教的工作台。 ∗ 请选择 AF 或 BF 。 ∗ 确认 “ 选择做示教的吸头后 ， 请进行量具设置 。 ” 的信息已…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-88
31.
按功能键
。
32.
按操作面板的
+
[
执行
]
。
•
吸头移向原点位置。
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0105
31
EJM4A-Mp-0106
32
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-89
2.2.6
面补正
使用工具
面补正量具
(KXFX037GA00)
需要时间
20
分钟
前期准备
∗
在进行面补正示教前，请确认在吸头照相机上没有偏振光板。
∗
请拆卸所有的支撑销。

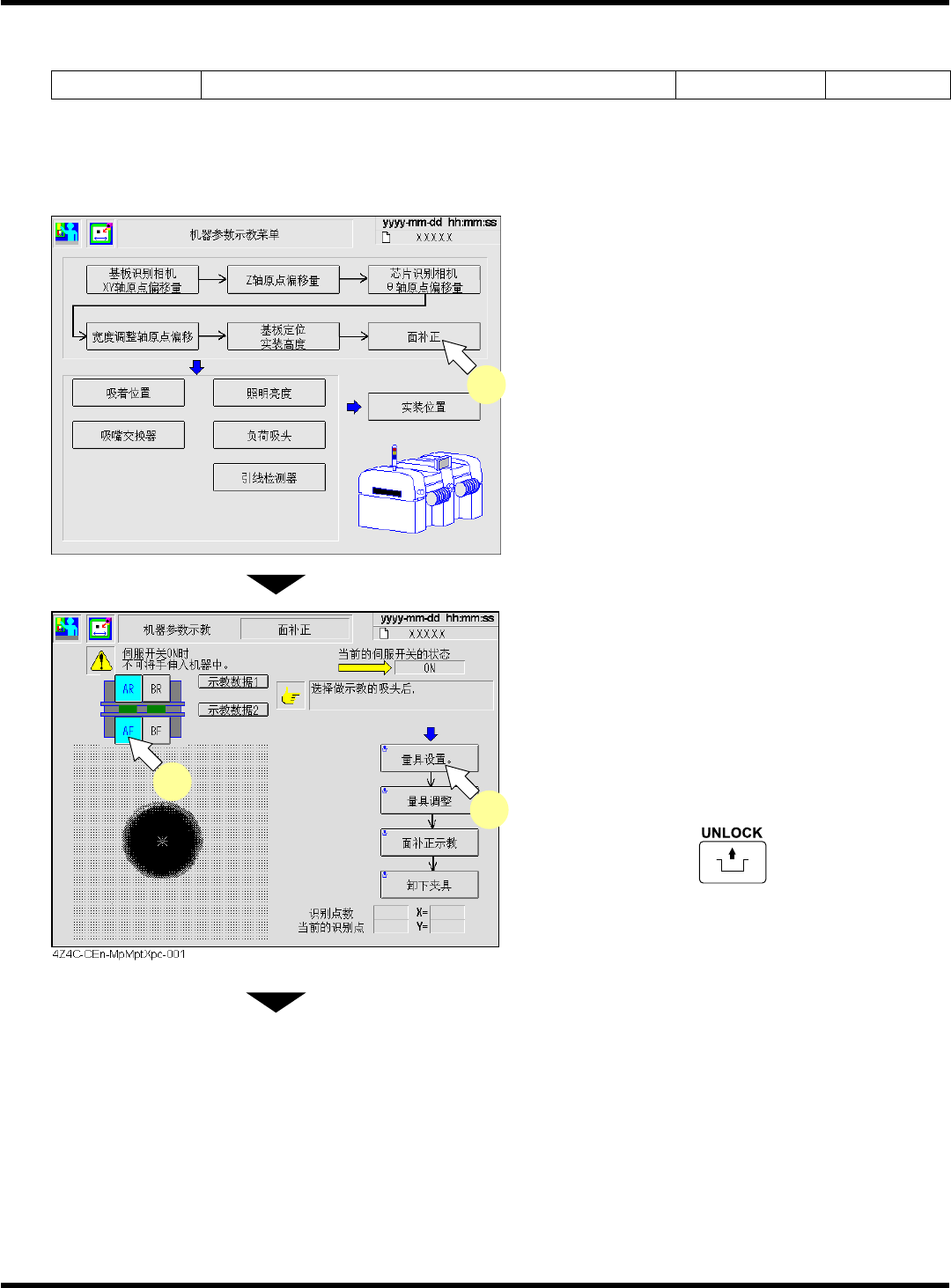

1.
按
[
面补正
]
。
2.
选择要进行示教的工作台。
∗
请选择
AF
或
BF
。
∗
确认
“
选择做示教的吸头后，请进行量具设置。
”
的信息已出现后，请进行下一步骤。
∗
示教前侧之后，接着一起示教后侧。
3.
按操作面板的
+
[
量具设置
]
。
•
有可能执行传送带的宽度调整。
下一页
EJM8A-C-MMC02-A02-01
EJM4A-Mp-0039
1
2
3
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-90
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
6.
使面补正量具滑动到
Z
夹具的下方，并将
量具推碰到止动器上。
例
)
基板流动方向
→
设定时，使
“
基
+
”
的标记位于止动器侧。
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
9.
按操作面板的
+
[
量具调整
]
。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A02-01
EJM4A-015P
9
基+
