CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 01 27. 按操作面板上的 + [ 吸着位置示 教 ] 。 28. 按操作面板上的 + [ 取下量具 ] 。 29. 将伺服开关置于 OFF (O) 。 30. 打开安全盖。 31. 卸下夹具和吸嘴。 32. 关闭安全盖。 下一页 O FF ( ) ON ( ) S E RVO EJM8A- C-MMC02-A03-0 1 EJM8A -Mp-0169 27 E…

100%1 / 504
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-100
24.
将吸着位置量具移至所选的工作台
右端
27
号插槽上。
∗
如果使用直接托盘规格的
6
连供料器搭载部时，
同样将其移至第
27
号插槽上。
25.
关闭安全盖。
26.
将伺服开关置于
ON ( I )
。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
4Z4C-433P
吸着位置量具
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-101
27.
按操作面板上的
+
[
吸着位置示
教
]
。
28.
按操作面板上的
+
[
取下量具
]
。
29.
将伺服开关置于
OFF (O)
。
30.
打开安全盖。
31.
卸下夹具和吸嘴。
32.
关闭安全盖。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0169
27
EJM8A-Mp-0170
28
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-102
33.
将伺服开关置于
ON ( I )
。
∗
重复步骤
2. ~ 33.
的操作，请对其它工作台也要
进行同样的操作。

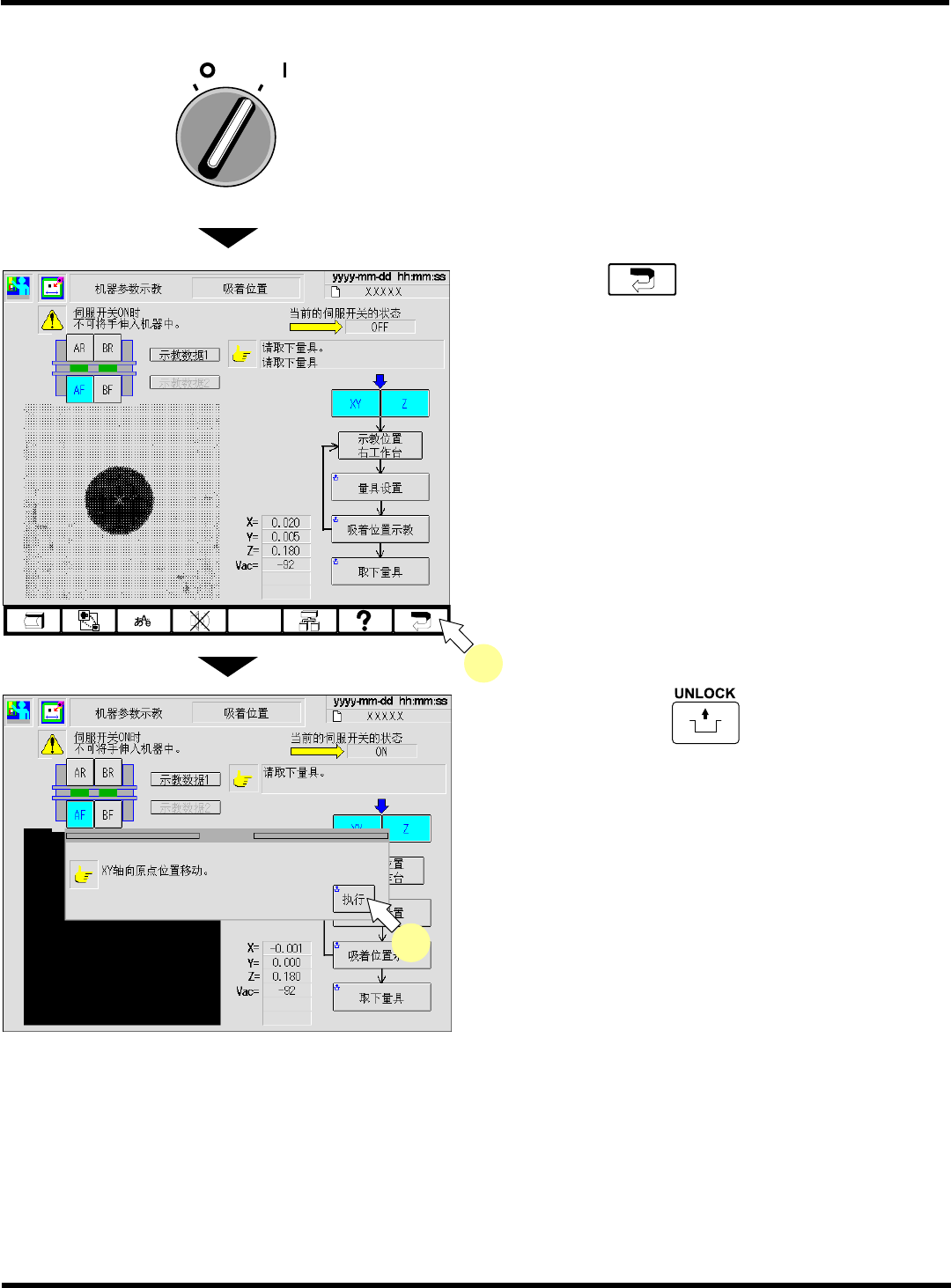

34.
按功能键
。
35.
按操作面板上的
+
[
执行
]
。
•
吸头将移到原点位置上。
OFF ( )
ON ( )
SERVO
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0083
34
EJM8A-Mp-0084
35
