CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 41 2.2.12 高度计测装置 ( 高速吸头、通用吸头 ) ( 选购件 ) ∗ 进行基板弯曲传感器 ( 选购件 ) 的示教。 ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行了说明， 而对通用 吸头 (8 吸嘴 ) 也应按照同样步骤进 行操作。 使用工具 基板弯曲传感器治具 (N610 049438AA) 需要时间 10 分钟 作业前准备 基板弯曲传感器治具 …
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-140

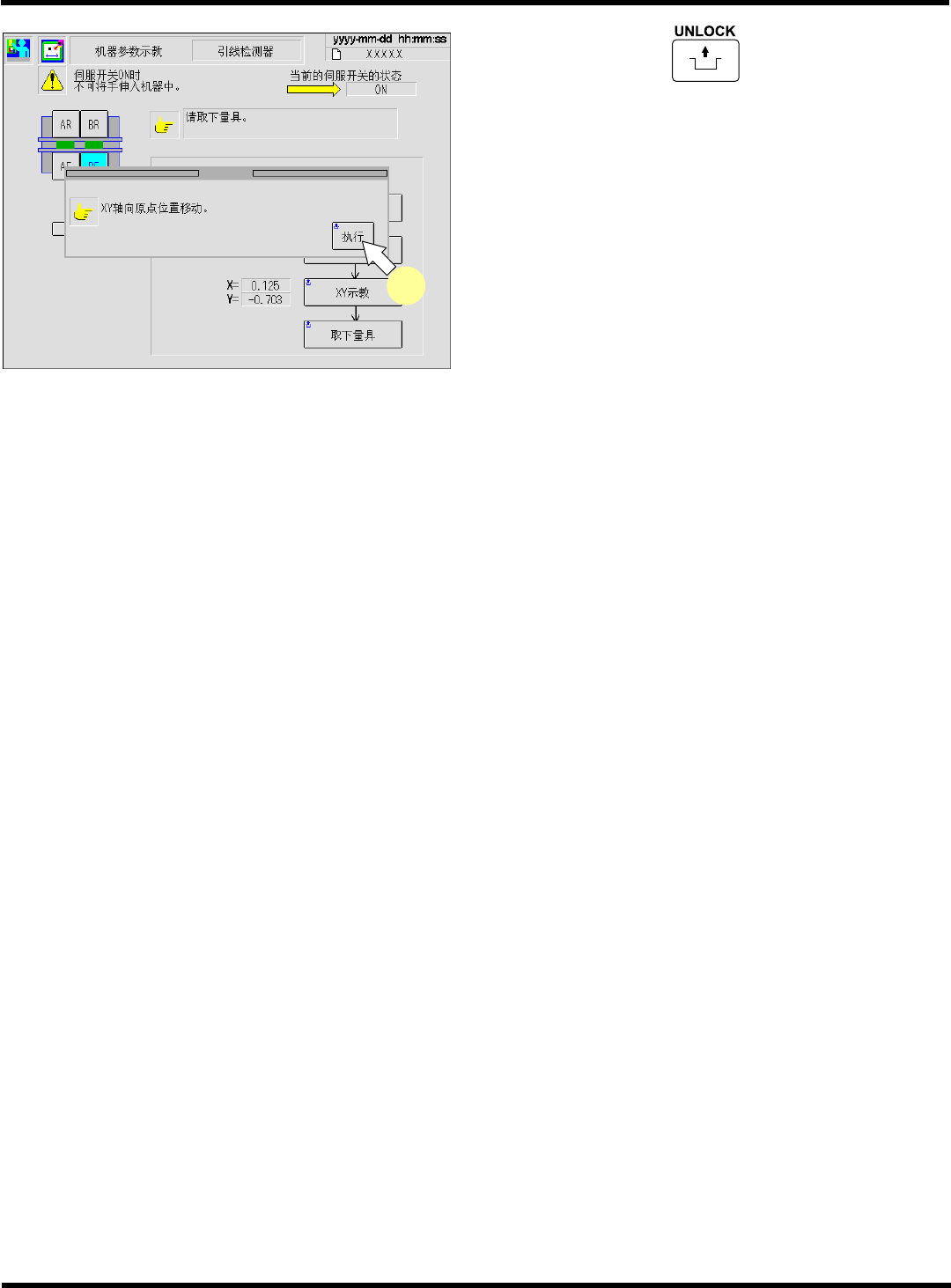

18.
按操作面板上的
+
[
执行
]
。
•
吸头将移动到原点位置。
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0106
18
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-141
2.2.12
高度计测装置
(
高速吸头、通用吸头
) (
选购件
)
∗
进行基板弯曲传感器
(
选购件
)
的示教。
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
也应按照同样步骤进行操作。
使用工具
基板弯曲传感器治具
(N610049438AA)
需要时间
10
分钟
作业前准备
基板弯曲传感器治具
请将支撑销全部取下。
∗
在进行基板定位、实装高度示教前，请确认偏振光板没有安装在吸头照相机上。
输出调整
原来的输出
用放大器
“0-ADJ”
调整输出
用放大器
“SPAN”
调整输出
(
在治具的
2 mm
位置上进行
) (
在治具的
0 mm
位置上进行
)
输出
输出
输出
实际距离
实际距离
实际距离
∗
通过此调整来补正到接近原来的输出值。
1.
按
[
测高度装置
]
。
•
传送带宽度将被自动调整。
下一页
EJM8A-Mp-0036
1
EJM8A-C-MMC02-A03-01
EJM8A-406E
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-142

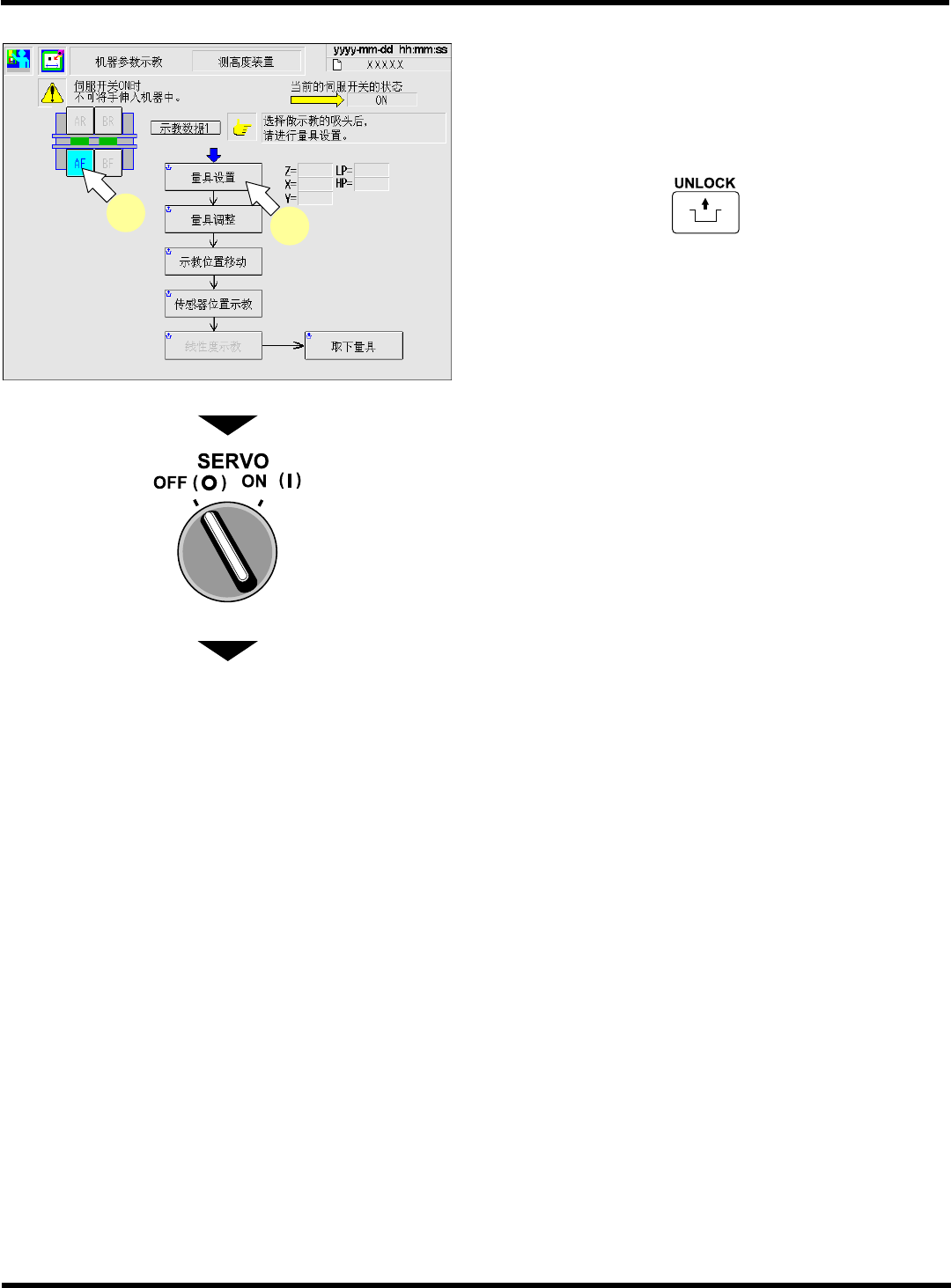

2.
选择要进行示教的工作台。
3.
按操作面板上的
+
[
量具设置
]
。
•
吸头将会移至退避位置。
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
下一页
EJM8A-Mp-0037
3
2
EJM8A-C-MMC02-A03-01
